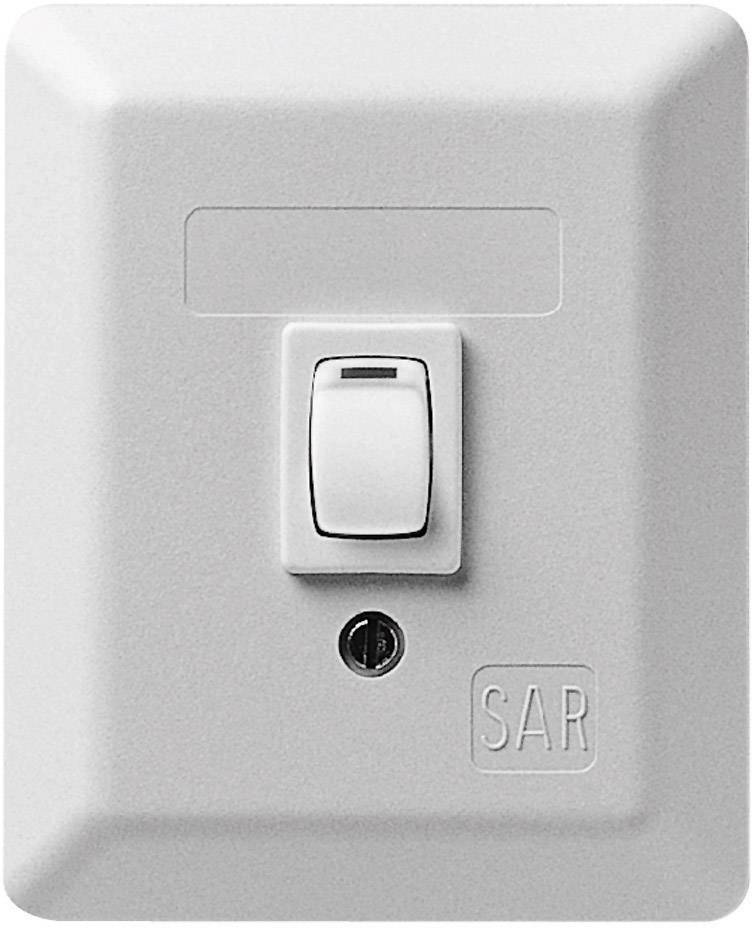

Opis
Kad se primijeni upravljački napon (npr. Napon dolaznog poziva iz telekomunikacijske veze), SAR uključuje vanjski odašiljač signala (npr. Zvono, rog ili svjetiljku) s vlastitim ili zasebnim napajanjem. Pomoću ugrađenog prekidača vanjska signalizacija može se uključiti ili isključiti. SAR 1 spojen je na telekomunikacijsku priključnu liniju i upravlja se naponom zvona. Veza se odvija z. B. preko stezaljki Lb i W TAE razvodne kutije ili opcionalno također na stezaljkama La i Lb (paralelni spoj) priključnog kabela. SAR 1 reagira samo na napon zvona, a ne na impulse za biranje (IWV).
Ovaj tekst je strojno preveden.
Značajke
Površinska verzija
Ugrađeni prekidač za uključivanje i isključivanje vanjske signalizacije
Spajanje na telekomunikacijsku vezu ili izvor izravnog napona.
Navodila za uporabo
Podatkovna tablica 930508 Metz Connect SAR1 AP strujni relej
Upute za rukovanje 930508 Metz Connect SAR1 AP strujni relej
Upute za rukovanje 930508 Metz Connect SAR1 AP strujni relej
Tehnički podaci
| dim. |
(Š x V x D) 65 x 80 x 27 mm |
|---|---|
| Boja |
biserno-bijela |
| Dubina |
27 mm |
| Visina |
80 mm |
| Širina |
65 mm |
| Rasklopna snaga |
2000 VA (AC); 240 W at<30 V (DC); 50 W at>30 V (DC). |
| Preklopni napon |
max. 250 V (AC) |
| Sklopna struja |
Maks. 8 A (6 A trajno) |
| Vrsta proizvoda |
strujni relej |
