Opis
Proljetno napunjeni, normalno zatvoreni magnetni ventil za neutralne tekućine. Konstrukcija djeluje na udarce. Za potpuno otvaranje potrebna je razlika tlaka od 0,1 bara.
Ovaj tekst je strojno preveden.
Isporuka uključuje

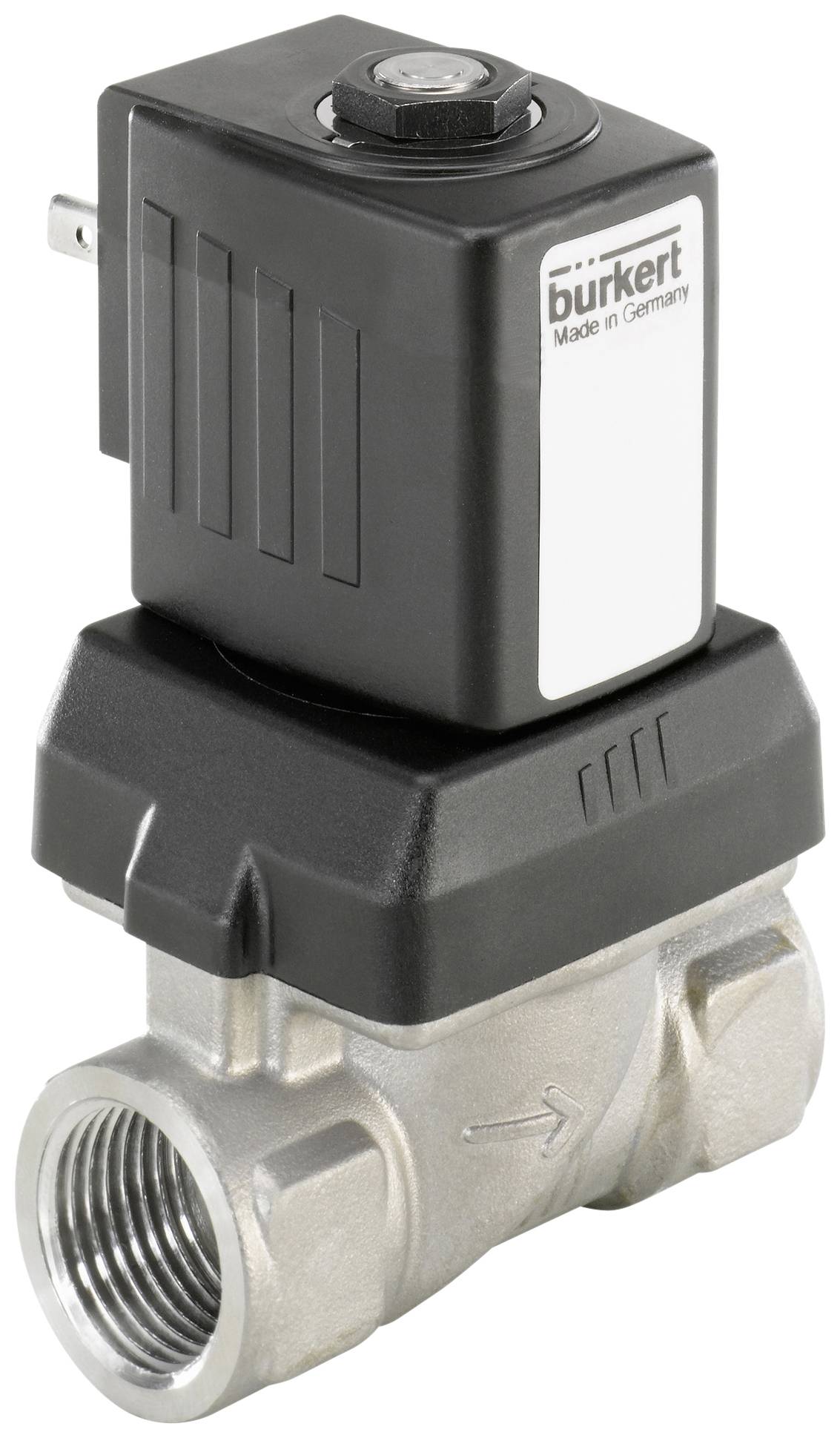

2/2-razvodni ventil s servo upravljanjem Bürkert 222169 24 V/AC G 3/4 nazivna širina 20 mm kućište od nehrđajućeg čelika, brtveni materijal NBR
Značajke
2/2-smjerni ventil kugla
Normalno zatvoren
Materijal kućišta nehrđajući čelik 1.4408 (316)
Unutarnji dijelovi ventila od nehrđajućeg čelika i plastike (PPS)
Brtveni materijal NBR
Mediji: neutralne tekućine, voda, hidraulično ulje, ulja bez aditiva
Materijal zavojnice poliamid (klasa B)
Tolerancija tolerancije ± 10%
Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
Stupanj zaštite IP 65 s utičnicom
Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Namigi
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 222169
EAN koda: 4053913019009
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Temperaturni opseg medija |
-10 do +80 °C |
|---|---|
| Proizvođač-br. dijela |
222169 |
| Dužina |
80 mm |
| Vrsta zaštite |
IP65 |
| Kv vrijednost |
138.33 l/min |
| Materijal kućišta |
nehrđajući čelik |
| Priključak |
G 3/4 obujmica |
| Medium |
neutralni tekućine |
| Određene značajke |
obujmica |
| Funkcija |
2/2-smjerni |
| Brtveni material |
NBR |
| Radni tlak (maks |
10 bar |
| Radni tlak (min.) |
0.1 bar |
| Radni napon |
24 V/AC |
| Nazivna širina |
20 mm |
| Maks. temperatura medija |
+80 °C |
| Min. temperatura medija |
-10 °C |
| Maks. temperatura okoline |
+55 °C |
| Min. temperatura okoline |
0 °C |
| Težina |
1.140 kg |
| Vrsta proizvoda |
servo upravljani ventil |
