Opis

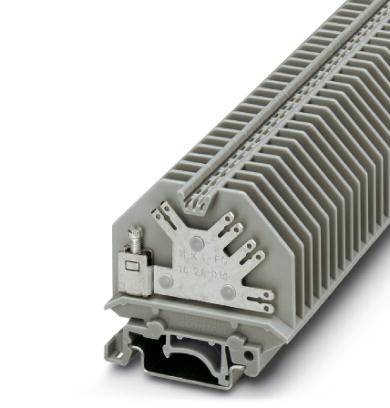

Feed-through terminal block, Connection type: Screw connection, Slip-on connection, Cross section: 0.2 mm² - 4 mm², AWG :24- 14, Width: 6.2 mm, Color: gray, Mounting: NS 35/7,5, NS 35/15, NS 32
Isporuka uključuje
Provodna redna stezaljka UHK 4-FS(8-2,8-0,8) sive boje Phoenix Contact 50 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2017237
EAN koda: 4017918052690
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Podatkovna tablica 565124 Phoenix Contact 2017237 prolazna redna stezaljka 6.2 mm vijak siva 50 St.
Tehnički podaci
| Vrsta proizvoda |
prolazna redna stezaljka |
|---|---|
| Priključak |
vijak |
| Poprečni presjek fleksibilni (min.) |
0.2 mm² |
| Poprečni presjek fleksibilan (maks.) |
4 mm² |
| Poprečni presjek kruti (min.) |
0.2 mm² |
| Poprečni presjek kruti (maks.) |
4 mm² |
| AWG min. |
24 |
| AWG maks. |
12 |
| Širina stezaljke |
6.2 mm |
| Broj redova |
1 |
| Broj polova |
2 |
| Boja |
siva |
| Nazivna struja |
32 A |
| Nazivna struja - zaokružena |
32 A |
| Nazivni napon |
800 V |
| Dužina skidanja izolacije (maks.) |
9 mm |
| Proizvođač-br. dijela |
2017237 |
| Sadržaj |
50 St. |
| Industrijsko pakiranje |
da |
| Tip |
UHK 4-FS(8-2,8-0,8) |
| dim. |
(D x Š x V) 54 x 6.2 x 51.5 mm |
| Širina |
6.2 mm |
| Visina |
51.5 mm |
| Dužina |
54 mm |
| RoHS-konforno | |
| Stupanj onečišćenja |
3 |
| Klasa gorivosti |
V2 |
| Izolacijski materijal |
PA |
| Izolacija |
Poliamid |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Grey |
| Width |
6.2 |
| Height |
54 mm |
| Depth |
51.5 mm |
| Rated voltage |
800 V |
| Operating temperature |
-60-105 °C |
| Inflammability class of insulation material according to UL94 |
V2 |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Screw connection |
| Type of electrical connection 2 |
Screw connection |
| Number of levels |
1 |
| Number of clamp positions per level |
2 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.2-4 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.25-0.25 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.2-4 mm² |
| Connectable conductor cross section multi-wired |
0.2-1.5 mm² |
| Material insulation body |
Other |
| Rated current In |
32 A |
