Opis

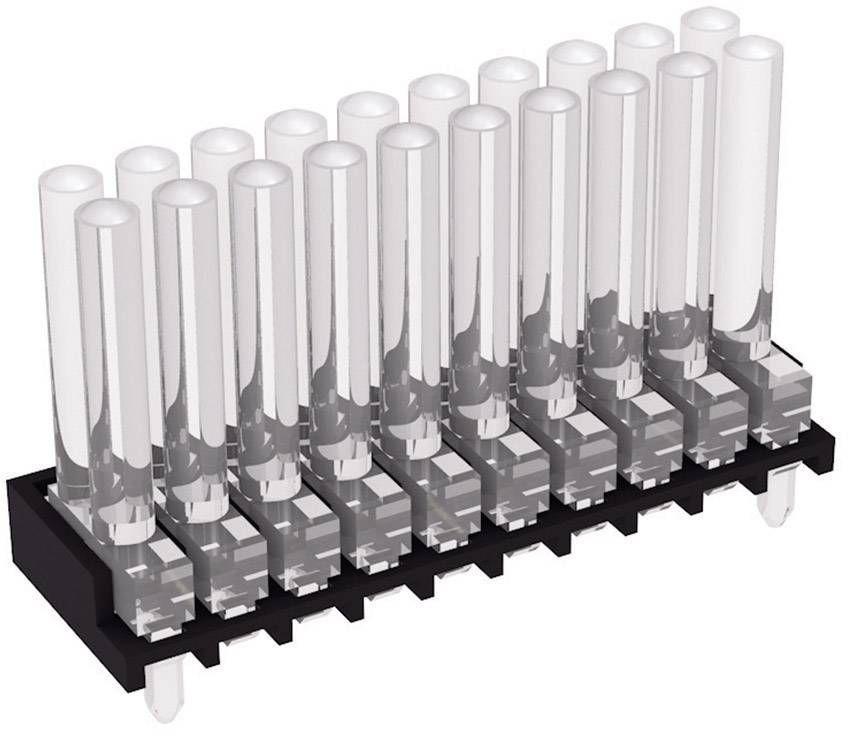

Ovaj optički sustav s više vlakana namijenjen je korištenju CHIPLED-ova tipa 0603 ili manjih dizajna i dizajniran je s nagibom od 2,54 mm. Modul je opremljen dijafragmom kako bi se izbjeglo blještavilo, tako da su moguće miješane boje. Ploča osigurava čvrsto uklapanje svjetlosnog vodiča i učvršćuje ga pričvršćivanjem iglica u tiskanoj ploči.
Ovaj tekst je strojno preveden.
Isporuka uključuje
Svjetlovod Mentor 1296.7022 kruti, montaža na rešetku, ukapčanje
Namigi
Isporučuje se bez LED dioda.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1296.7022
EAN koda: 2050001729620
Registrirana blagovna znamka: Mentor
Ime proizvajalca: MENTOR GmbH & Co.
Naslov proizvajalca: Otto-Hahn-Str. 1
Poštna številka proizvajalca: 40699
Kraj proizvajalca: Erkrath
Država proizvajalca: Germany
Telefon proizvajalca: +49211200020
Elektronski kontakt proizvajalca: https://www.mentor.de.com/en/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Tip |
1296.7022 |
|---|---|
| Vrsta proizvoda |
šuplji svjetlosni vodič |
| Vrsta montaže |
pričvršćenje za pcb |
| Proizvođač |
Mentor |
| Konfiguracija |
2 x 2 |
| Izvedba |
kruto |
| Oblik leće |
zakrivljena |
| Boja |
prozirna |
| Radna temperatura (min.) |
-40 °C |
| Radna temperatura (maks.) |
+85 °C |

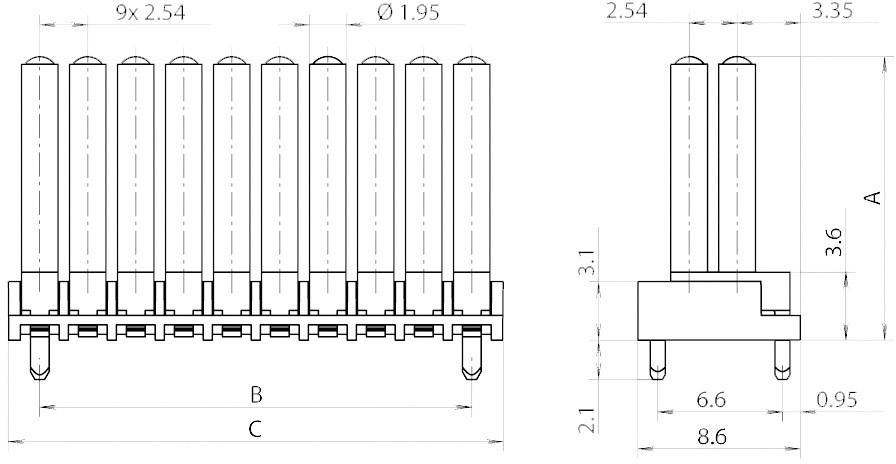

| Veličina leće, Ø |
2 mm |
| Širina |
8.6 mm |
| Visina |
5.7 mm |
| Dužina |
17.1 mm |
| dim. |
(D x Š x V) 17.1 x 8.6 x 5.7 mm |
| RoHS-konforno |
Da |
