Opis

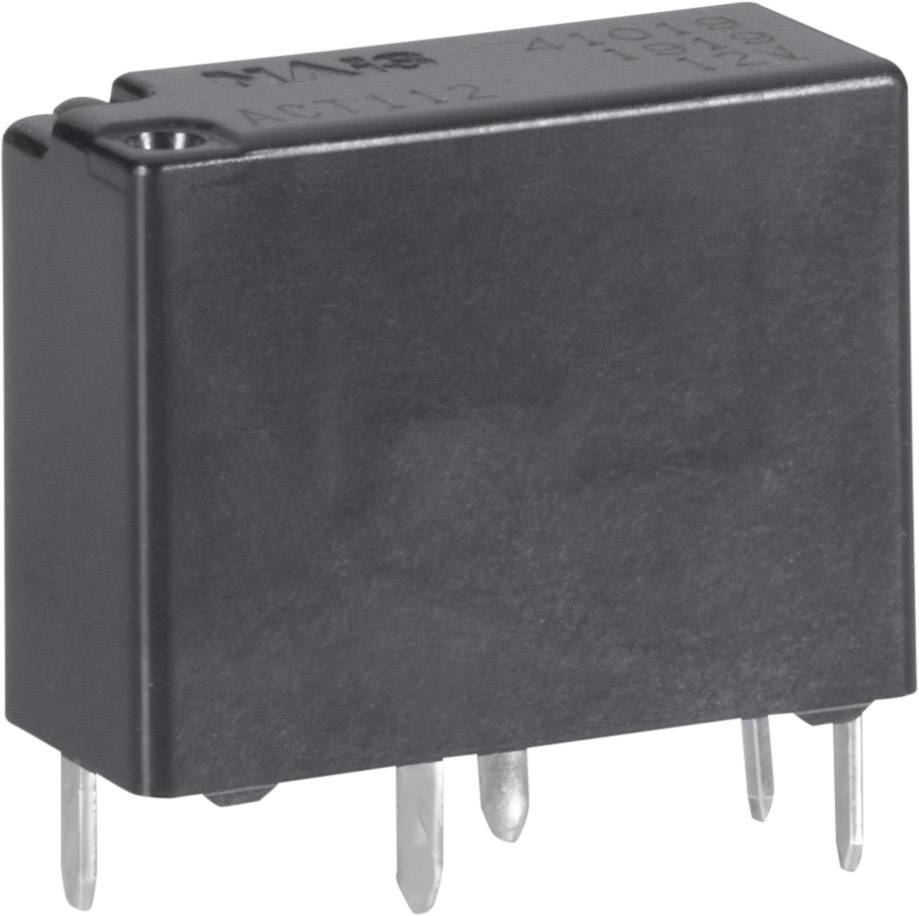

Uski minijaturni releji za automobile u zabrtvljenom kućištu. Isporučiv kao relej s jednostukim ili dvostrukim svitkom. Relej CT2 s integriranim H-mostom za presmjerni sklop motora. Primjena: elektronika za upravljanje grijanjem, klimatizacijom i ventilacijom, podizači stakala, centralno zaključavanje, podešavanje sjedišta, krovni otvor, ventilator, podešavanje vanjskih retrovizora, rasvjeta.
Namigi
Podaci o struji uklapanja odnose se na maksimalnu struju uklapanja. Daljnje specifikacije potražite u opširnoj dokumentaciji koja je dostupna uz besplatno preuzimanje.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: ACT112
EAN koda: 2050000155260
Registrirana blagovna znamka: Panasonic
Ime proizvajalca: Panasonic Deutschland
Naslov proizvajalca: Winsbergring 15
Poštna številka proizvajalca: 22525
Kraj proizvajalca: Hamburg
Država proizvajalca: Germany
Telefon proizvajalca: +496112350
Elektronski kontakt proizvajalca: https://www.panasonic.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Upute za rad i sigurnost 504988 Panasonic ACT112 automobilski relej 12 V/DC 20 A 1 prebacivanje
Tehnički podaci
| Vrsta proizvoda |
automobilski relej |
|---|---|
| Tip |
ACT112 |
| Određene značajke |
bez montažnog kutnog nosača |
| Nazivni napon svitka |
12 V/DC |
| Vrsta kontakta |
1 prebacivanje |
| Kontaktni materijal |
srebrova legura |
| Priključak |
otisak |
| Preklopni napon (maks.) |
14 V/DC |
| Prebacivanje struje (maks.) |
20 A |
| Otpornost (svitka) |
180 Ω |
| Mehanički vijek trajanja |
1 x 107 |
| Min. temperatura |
-40 °C |
| Maks. temperatura |
+85 °C |
| Širina |
7.2 mm |
| Visina |
13.5 mm |
| Dužina |
17.4 mm |
| dim. |
(D x Š x V) 17.4 x 7.2 x 13.5 mm |
| Izvedba |
monostabilan |
| Nazivni napon (detalji) |
12 V/DC |
| Rasklopna snaga |
(uklopni kontakt) 20 A/14 V/DC, (isklopni kontakt) 10 A/14 V/DC |
| Preklopni napon |
14 V/DC |
| Sklopna struja |
NO 20 A/NC 10 A |
| Vrsta |
ACT112 |
| Temperatura okoline |
-40 - +85 °C |
