Opis
Pasivni izolatori. MCZ serije. Pasivni izolatori ACT 20M-CI-CO-ILP, MCZ CCC i WAS5 CCC LP 1/2-kanalni ulazni strujni otvori opcijski se integriraju u kućište od 6 mm (ACT20M / MCZ) ili 17,5 mm (WAS5 CCC LP). Ulazni i izlazni krugovi su potpuno galvanski izolirani jedni od drugih. Pasivni odjeljivači su 1 ili 2 kanala. Međunarodna odobrenja kao što su ATEX Zone2, UL C1D2 i FM Div2 omogućuju upotrebu u potencijalno eksplozivnim atmosferama. Pasivni izolatori se koriste za galvansku izolaciju standardnih signala 0/4 ... 20 mA. Moduli koji se unose preko ulazne strane strujne petlje dobivaju energiju potrebnu za prijenos signala i napajanje od aktivnog 0/4 ... 20 mA signala. Oni su karakterizirani vrlo malom potrošnjom energije i mogu se koristiti bilo gdje u polju gdje nema odgovarajuće napajanje je dostupna. Ti se uređaji koriste u procesu u različitim aplikacijama kao separator signala i množitelja signala na z. B. ukloniti mjerne pogreške koje se javljaju zbog razlika u tlu.
Ovaj tekst je strojno preveden.
Isporuka uključuje

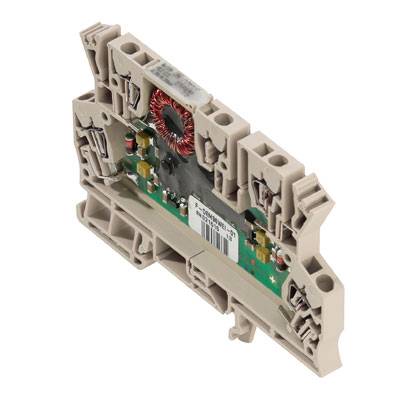

Pasivni razdjelnik MCZ CCC 0-20MA/0-20MA Weidmüller Oznaka proiz. 8411190000 sadržaj: 10 komada
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 8411190000
EAN koda: 4008190992736
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Tip |
MCZ CCC 0-20MA/0-20MA |
|---|---|
| Vrsta proizvoda |
pasivni razdjelnik 1-kanalni |
| Ulazni signal maks. (struja) |
20 mA |
| dim. |
(D x Š) 91 mm x 6 mm |
| Priključak |
opruga |
| Izlazni signal (struja) |
0 mA-20 mA, 4 mA-20 mA |
| Pogonski napon |
100 V (max) |
| Pogonski napon maks. |
100 V |
| Teret |
500 Ω |
| Ulazni signal (struja) |
0 mA-20 mA |
| Sadržaj |
10 St. |
| Širina |
6 mm |
| Dužina |
91 mm |
| RoHS-konforno |
Da |
| Poprečni presjek fleksibilan (maks.) |
1.5 mm² |
| Poprečni presjek fleksibilni (min.) |
0.5 mm² |
| Dubina |
63.2 mm |
| Industrijsko pakiranje |
da |
| Vrsta |
MCZ CCC 0-20mA / 0-20mA |
| Težina |
44.3 g |
