Opis
Digitalno brojilo energije za strujne krugove do 63 ampera. Impulsni izlaz „S0“ za spajanje uređaja na sustav za nadzor energije. Podbrojač s resetiranjem na "0".
Ovaj tekst je strojno preveden.
Isporuka uključuje

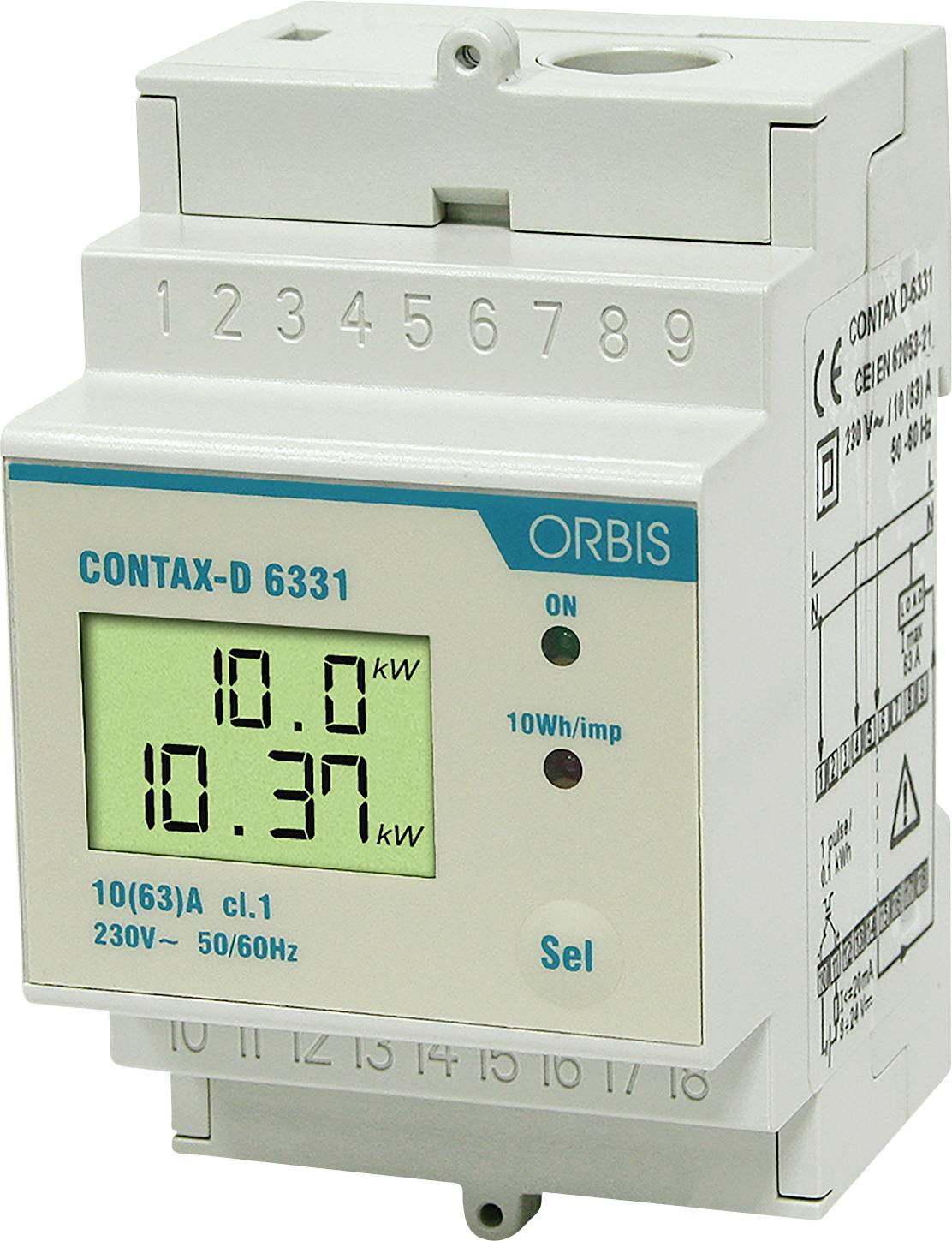

1x ORBIS CONTAX D-6331 S0 brojilo električne energije (broj dijela OB708100)
Upute za uporabu i montažu
Značajke
Digitalni LCD zaslon (visina znamenki 10 mm)
Optički S0 impulsni izlaz (optospojnik)
Integrirani LED indikator pulsa (10 Wh / puls)
Resetirajući podbrojač (5 znamenki)
Poklopac terminala koji se može zapečatiti
Brzootpuštajuća montaža na DIN šinu (35 mm)
Varnost izdelkov (GPSR)
Proizvajalčeva koda: OB708100
EAN koda: 8426709105525
Registrirana blagovna znamka: ORBIS Zeitschalttechnik
Ime proizvajalca: Orbis Tecnologia Eléctrica SA
Naslov proizvajalca: Lerida, 61
Poštna številka proizvajalca: 28020
Kraj proizvajalca: Madrid
Država proizvajalca: Spain
Telefon proizvajalca: +34915672277
Elektronski kontakt proizvajalca: https://orbis.es/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta brojača |
Elektroničko jednofazno brojilo (izravno mjerenje) |
|---|---|
| Vrsta proizvoda |
brojač izmjenične struje |
| Strujno opterećenje |
63 A |
| Zaslon |
digitalni |
| Pogonski napon (detalji) |
230 V/AC |
| Posebna značajka |
Integrirani LCD zaslon s resetirajućim podbrojačem i S0 sučeljem za daljinsko očitavanje |
| Boja |
bijela |
| dim. |
(D x Š x V) 45 x 54 x 90 mm |
| Težina |
200 g |
| Zaletna struja |
0.04 A |
| Zaletna struja |
40 mA bei Nennspannung |
| Prikaz |
LCD zaslon, 7 znamenki za ukupni brojač (ne može se resetirati) i 5 znamenki za podbrojače (može se resetirati) |
| Područje prikaza |
0 do 99.999,99 kWh |
| Izvedba |
Jednofazno brojilo aktivne snage za montažu na DIN šinu (3 modula) |
| Izlaz |
27 mA |
| Radni napon |
230 V/AC |
| Samopotrošnja |
2.5 W |
| Širina za ugradnju |
54 mm |
| Ugradna dužina |
45 mm |
| Frekvencija |
50 Hz |
| Razina točnosti |
Klasa 1 |
| Dozvola MID |
ne |
| Mjerna funkcija |
aktivna energija |
| Područje nazivnog napona |
195 do 253 V/AC |
| Mrežni napon (maks.) |
253 V/AC |
| Mrežni napon (min.) |
195 V/AC |
| Širina |
54 mm |
| Visina |
90 mm |
| Dužina |
45 mm |
| Struja (maks.) |
63 A |
| Struja (min.) |
0.04 A |
| Područje struje |
0.04 do 63 A |
| Tip |
kW-Zähler |
| Područje djelatne struje |
Bis ca. 14,5 kW |
| Područje djelatne struje |
0,04 A bis 63 A |
| Faktor djelovanja Cos φ (maks.) |
1 |
| Faktor djelovanja Cos φ (min.) |
0.5 |
| Aktivna snaga (maks.) |
15.5 kW |
| Aktivna snaga (min.) |
9.2 W |
| Područje aktivne snage |
9.2 do 15.5 kW |
