Opis
Digitalno brojilo energije za strujne krugove do 100 ampera. RS-485 izlaz i Modbus protokol (RTUd), koji omogućuje spajanje uređaja na sustav za nadzor energije. Mogućnost programiranja do 4 tarife. Interna memorija registara i mogućnost čitanja i mijenjanja registara krivulje opterećenja.
Ovaj tekst je strojno preveden.
Isporuka uključuje

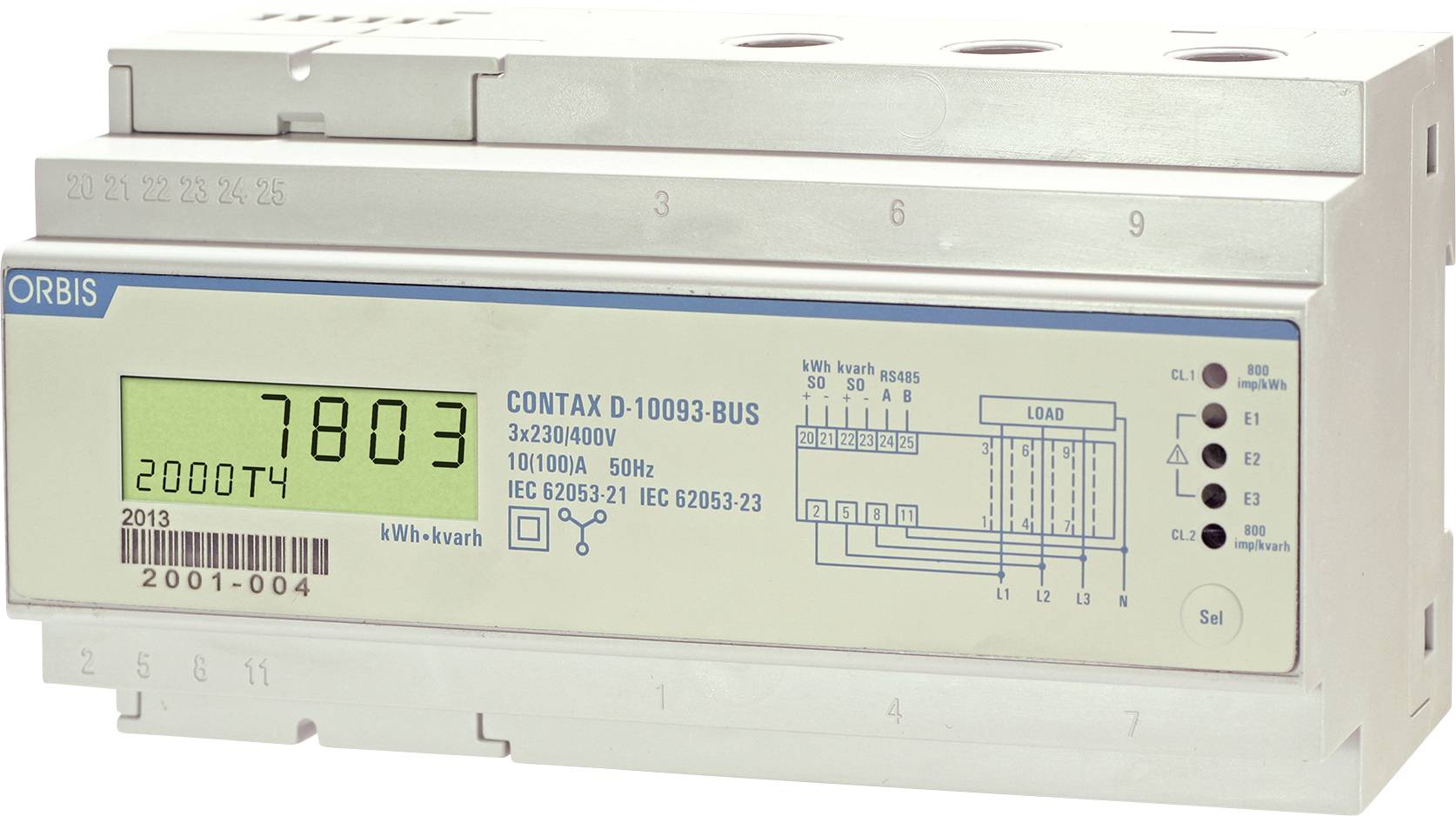

1x ORBIS CONTAX D-10093 BUS AC brojilo električne energije (OB709200)
Upute za uporabu i montažu
Značajke
6+1-znamenkasti LCD zaslon s pozadinskim osvjetljenjem
Integrirano komunikacijsko sučelje RS485 (Modbus RTU)
S0 impulsni izlaz prema IEC 62053-31
Poklopac terminala koji se može zapečatiti za zaštitu od neovlaštenog otvaranja
Varnost izdelkov (GPSR)
Proizvajalčeva koda: OB709200
EAN koda: 8426709109806
Registrirana blagovna znamka: ORBIS Zeitschalttechnik
Ime proizvajalca: Orbis Tecnologia Eléctrica SA
Naslov proizvajalca: Lerida, 61
Poštna številka proizvajalca: 28020
Kraj proizvajalca: Madrid
Država proizvajalca: Spain
Telefon proizvajalca: +34915672277
Elektronski kontakt proizvajalca: https://orbis.es/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta brojača |
Mjerač aktivne snage (izravno mjerenje) |
|---|---|
| Vrsta proizvoda |
brojač izmjenične struje |
| Strujno opterećenje |
100 A |
| Zaslon |
digitalni |
| Pogonski napon (detalji) |
230 V/AC |
| Posebna značajka |
Dizajn koji štedi prostor (1 TE) s visokim mjernim kapacitetom do 100 A i potpuno integriranom Modbus RTU komunikacijom |
| Boja |
bijela |
| dim. |
(D x Š x V) 62 x 18 x 90 mm |
| Težina |
120 |
| Zaletna struja |
20 mA |
| Zaletna struja |
Empfindliche Schwellenwert-Erfassung ab 0,02 A zur Erfassung kleinster Standby-Verbräuche |
| Prikaz |
7-znamenkasti LCD zaslon |
| Područje prikaza |
0,0 do 999.999,9 kWh |
| Izvedba |
Modularno serijski montirano brojilo za DIN šinu od 35 mm (1 TE) |
| Radni napon |
230 V/AC |
| Samopotrošnja |
0.4 W |
| Vlastita potrošnja |
Minimalna potrošnja energije interne mjerne i komunikacijske elektronike |
| Širina za ugradnju |
18 |
| Ugradna dužina |
90 mm |
| Frekvencija |
50 Hz |
| Razina točnosti |
Razred 1 / Razred B |
| Dozvola MID |
ne |
| Mjerna funkcija |
aktivna energija |
| Područje nazivnog napona |
195 do 276 V/AC |
| Mrežni napon (maks.) |
276 V/AC |
| Mrežni napon (min.) |
195 V/AC |
| Širina |
18 mm |
| Visina |
90 mm |
| Dužina |
62 mm |
| Struja (maks.) |
100 A |
| Struja (min.) |
0.02 A |
| Područje struje |
0.02 do 100 A |
| Tip |
kW-Zähler |
| Područje djelatne struje |
0 bis 23 kW |
| Područje djelatne struje |
0,02 A bis 100 A |
| Faktor djelovanja Cos φ (maks.) |
1 |
| Faktor djelovanja Cos φ (min.) |
0 |
| Aktivna snaga (maks.) |
23 kW |
| Aktivna snaga (min.) |
4.6 W |
| Područje aktivne snage |
4.6 do 23 kW |
