Opis

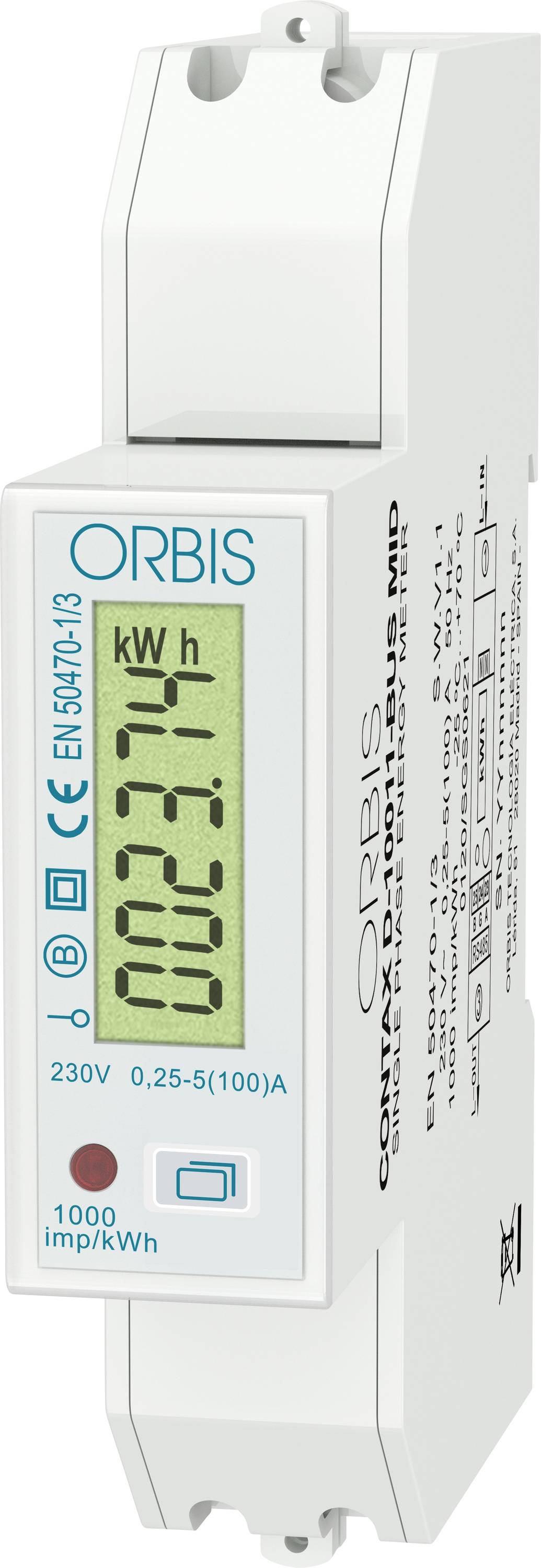

Digitalno brojilo energije za jednofazne strujne krugove do 100 A. RS-485 izlaz i Modbus protokol (RTU) koji omogućuje spajanje uređaja na sustav za praćenje energije. MID-certificirano u skladu s Europskom direktivom 2004/22/EZ o mjernim instrumentima.
Ovaj tekst je strojno preveden.
Isporuka uključuje
1x ORBIS CONTAX D-10011 BUS MID AC brojilo električne energije (OB7010000)
poklopac za stezaljku
Upute za montažu i uporabu
Značajke
6+1-znamenkasti LCD zaslon s pozadinskim osvjetljenjem
Integrirano komunikacijsko sučelje RS485 (Modbus RTU)
Programabilni S0 impulsni izlaz prema IEC 62053-31
Poklopci terminala koji se mogu zapečatiti za zaštitu od neovlaštenog otvaranja
LED indikator pulsa za rad i potrošnju
Varnost izdelkov (GPSR)
Proizvajalčeva koda: OB7010000
EAN koda: 8426709124892
Registrirana blagovna znamka: ORBIS Zeitschalttechnik
Ime proizvajalca: Orbis Tecnologia Eléctrica SA
Naslov proizvajalca: Lerida, 61
Poštna številka proizvajalca: 28020
Kraj proizvajalca: Madrid
Država proizvajalca: Spain
Telefon proizvajalca: +34915672277
Elektronski kontakt proizvajalca: https://orbis.es/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta brojača |
Mjerač aktivne snage (izravno mjerenje) |
|---|---|
| Vrsta proizvoda |
brojač izmjenične struje |
| Strujno opterećenje |
100 A |
| Zaslon |
digitalni |
| Kalibracija |
kalibrirano |
| Pogonski napon (detalji) |
230 V/AC |
| Posebna značajka |
MID odobrenje za potrebe naplate u kombinaciji s RS485 Modbus RTU u širini od samo 1 TE. |
| Boja |
bijela |
| dim. |
(D x Š x V) 62 x 18 x 90 mm |
| Težina |
120 |
| Zaletna struja |
20 mA |
| Zaletna struja |
Empfindliche Verbrauchserfassung bereits ab 0,02 A |
| Prikaz |
6+1-znamenkasti LCD zaslon (999999,9 kWh) |
| Područje prikaza |
0,0 do 999.999,9 kWh |
| Radni napon |
230 V/AC |
| Samopotrošnja |
0.4 W |
| Vlastita potrošnja |
Vrlo niska potrošnja energije mjerne i prikazne elektronike |
| Širina za ugradnju |
18 mm |
| Ugradna dužina |
90 mm |
| Frekvencija |
50 Hz |
| Razina točnosti |
Razred B / Razred 1 |
| Dozvola MID |
da |
| Mjerna funkcija |
aktivna energija |
| Područje nazivnog napona |
184 do 265 V/AC |
| Mrežni napon (maks.) |
265 V/AC |
| Mrežni napon (min.) |
184 V/AC |
| Širina |
18 mm |
| Visina |
90 mm |
| Dužina |
62 mm |
| Struja (maks.) |
100 A |
| Struja (min.) |
0.02 A |
| Područje struje |
0.02 do 100 A |
| Tip |
kW-Zähler |
| Područje djelatne struje |
0 bis 23 kW |
| Područje djelatne struje |
0,02 A bis 100 A |
| Faktor djelovanja Cos φ (maks.) |
1 |
| Faktor djelovanja Cos φ (min.) |
0 |
| Aktivna snaga (maks.) |
23 kW |
| Aktivna snaga (min.) |
4.6 W |
| Područje aktivne snage |
4.6 do 23 kW |
