Opis

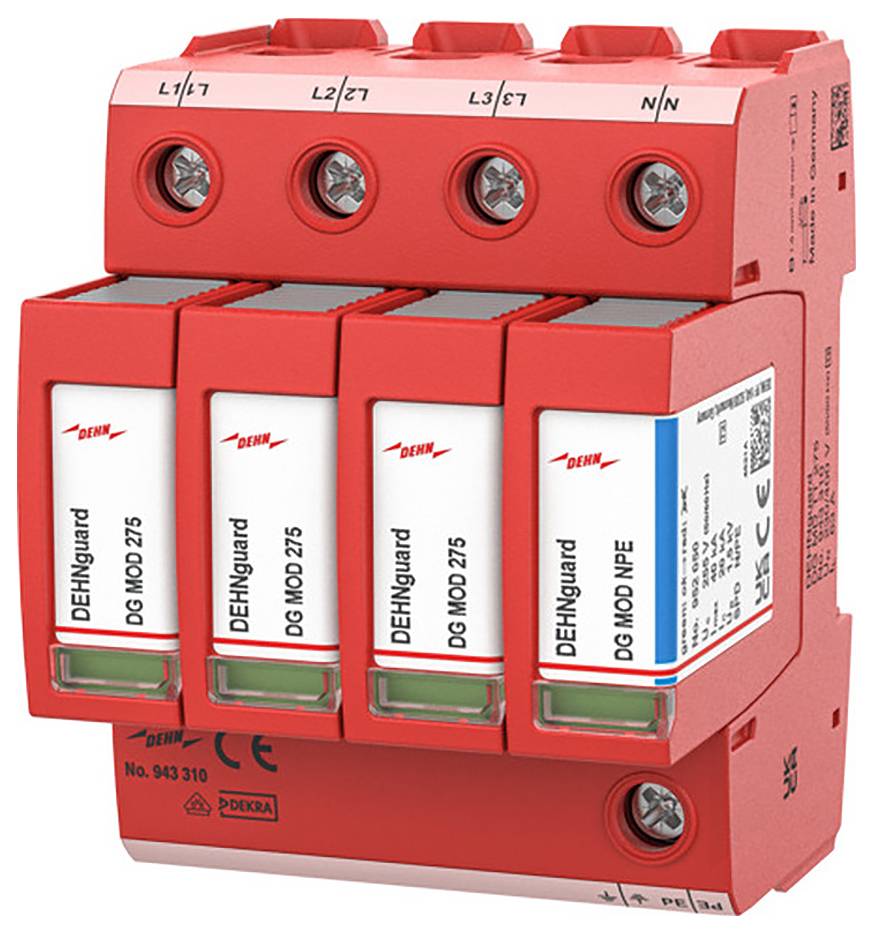

Višepolni odvodnik prenapona DEHNguard MD, tip 2 prema EN 61643-11, sastoji se od osnovnog dijela i utičnih zaštitnih modula. Visoka sigurnost uređaja zahvaljujući nadzoru odvodnika prenapona s termodinamičkom kontrolom. Za zaštitu niskonaponskih instalacija potrošača od prenapona. Za upotrebu u konceptima zona zaštite od munje na sučeljima 0B - 1 i više.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 943310
EAN koda: 4013364522046
Registrirana blagovna znamka: DEHN
Ime proizvajalca: DEHN SE
Naslov proizvajalca: Hans-Dehn-Str. 1
Poštna številka proizvajalca: 92318
Kraj proizvajalca: Neumarkt
Država proizvajalca: Germany
Telefon proizvajalca: +4991819060
Elektronski kontakt proizvajalca: https://www.dehn.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3800489 DEHN 943310 odvodnik prenapona 1 St.
Upute za rad i sigurnost 3800489 DEHN 943310 odvodnik prenapona 1 St.
Tehnički podaci
| Vrsta proizvoda |
odvodnik prenapona |
|---|---|
| Vrsta zaštite |
IP20 |
| Proizvođač-br. dijela |
943310 |
| Sadržaj |
1 St. |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| With remote signalling contact |
FALSE |
| Number of conductors (without earthing) |
4 |
| Construction size |
4 modular spacing |
| Max. continuous voltage AC |
275 V |
| Nominal discharge surge current (8/20) |
20 kA |
| Nominal voltage AC |
230 V |
| Category type 2 |
TRUE |
| Voltage protection level L-N |
1.5 kV |
| Signalling at the device |
Optical |
| Degree of protection (IP) |
IP20 |
| Voltage protection level N-PE |
1.5 kV |
| Integrated backup fuse |
FALSE |
| Max. conductor cross section solid (solid, stranded) |
35 mm² |
| Max. conductor cross section flexible (fine-strand) |
25 mm² |
| System configuration DC |
FALSE |
| System configuration IT |
FALSE |
| System configuration TN |
FALSE |
| System configuration TN-C |
FALSE |
| System configuration TN-S |
TRUE |
| System configuration TT |
TRUE |
| System configuration other |
FALSE |
| System configuration TN-C-S |
FALSE |
| Max. discharge surge current (8/20) |
40 kA |
| Short-circuit breaking capacity (Isccr) |
50 kA |
| Max. overcurrent protection device, parallel connection (fuse) |
125 A |
| Max. overcurrent protection device, series connection (fuse) |
63 A |
| Integrated short-circuit protection |
FALSE |
| Leakage-current free |
FALSE |
