Opis

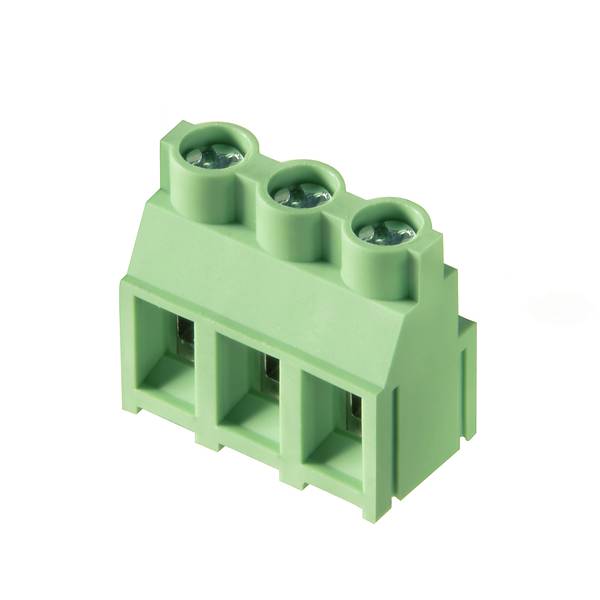

Priključni blok za tiskanu ploču (tiskani terminal, priključni blok za tiskanu ploču) za jednostavan i siguran prijenos podataka izravno na tiskanu ploču.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2727230000
EAN koda: 4050118805819
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta ambalaže |
Box |
|---|---|
| Tip |
TPS 7.62/03/90 5.0SN GN BX |
| Vrsta proizvoda |
stezaljka za tiskane ploče |
| RM |
7.62 mm |
| Broj polova |
3 |
| Priključak |
lemni |
| Nazivna struja |
32 A |
| Poprečni presjek fleksibilni (min.) |
0.25 mm² |
| Nazivna struja - zaokružena |
32 A |
| Poprečni presjek kruti (min.) |
0.05 mm² |
| Poprečni presjek fleksibilan (maks.) |
4 mm² |
| Poprečni presjek kruti (maks.) |
6 mm² |
| Smjer priključenja |
horizontalno na tiskanu pločicu |
| Materijal kućišta |
poliamid |
| Boja |
zelena |
| Proizvođač-br. dijela |
2727230000 |
| Sadržaj |
1 St. |
| Nazivni napon |
630 V |
| Vrsta |
TPS 7.62/03/90 5.0SN GN BX |
| Height |
21.5 mm |
| Housing colour |
Green |
| Rated voltage |
630 V |
| Type of fastening |
Solder |
| Rated surge voltage |
6 kV |
| RAL-number (similar) housing |
6021 |
| Pollution degree |
3 |
| Connection type conductor |
Screw connection |
| Connection type PCB |
Soldering connection |
| Length pin |
5 mm |
| Modular spacing connections |
7.62 mm |
| Type of banding |
Other |
| Connectable conductor cross section solid-core |
0.05-6 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.25-4 mm² |
| Material insulation body |
Polyamide (PA) |
| Angle PCB/conductor connection |
0°/180° (horizontal) |
| Type of PCB fastening |
Other |
| Number of electrical connections |
3 |
| Inflammability class of insulation material according to UL 94 |
V0 |
