Opis

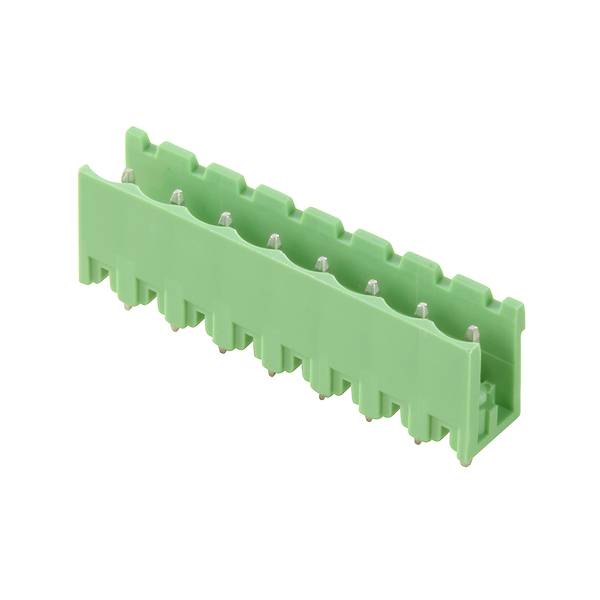

Utični PCB konektor s inovativnom tehnologijom spajanja za sigurno i intuitivno rukovanje.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2649750000
EAN koda: 4050118637229
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta ambalaže |
Box |
|---|---|
| Vrsta proizvoda |
utični konektor za tiskanu pločicu |
| Ukupan broj polova |
12 |
| Konstrukcija |
muški kontakt |
| Smjer priključenja |
okomito na tiskanu pločicu |
| Broj redova |
1 |
| RM |
5.08 mm |
| Priključak |
THR |
| Boja |
zelena |
| Materijal kućišta |
PA |
| Proizvođač-br. dijela |
2649750000 |
| Sadržaj |
1 St. |
| Maks. temperatura |
105 °C |
| Min. temperatura |
-40 °C |
| Tip |
CH 5.08/12/180 3.9SN GN BX |
| Kontaktna površina, strana za tiskanu pločicu |
kositar |
| Nazivni napon |
320 V |
| Broj polova |
12 |
| Duljina utikača |
3.9 mm |
| Type of connection |
Flexible PCB-connector |
| Housing colour |
Green |
| Rated voltage |
320 V |
| Number of poles |
12 |
| Contact type |
Pin |
| Operating temperature |
-40-105 °C |
| Type of fastening |
Solder |
| Rated surge voltage |
4 kV |
| Type of electric connection |
THR connection |
| Material of contact surface |
Tin |
| Overvoltage category |
II |
| Pollution degree |
2 |
| Length pin |
3.9 mm |
| Modular spacing connections |
5.08 mm |
| Number of plug-in contact rows |
1 |
| Type of banding |
Other |
| Modular spacing contacts |
5.08 mm |
| Connector model |
Fixed connector |
| Material insulation body |
Polyamide (PA) |
| Angle PCB/contact |
90° (upwards vertical) |
| Type of PCB fastening |
Other |
| Inflammability class of insulation material according to UL 94 |
V0 |
