Opis

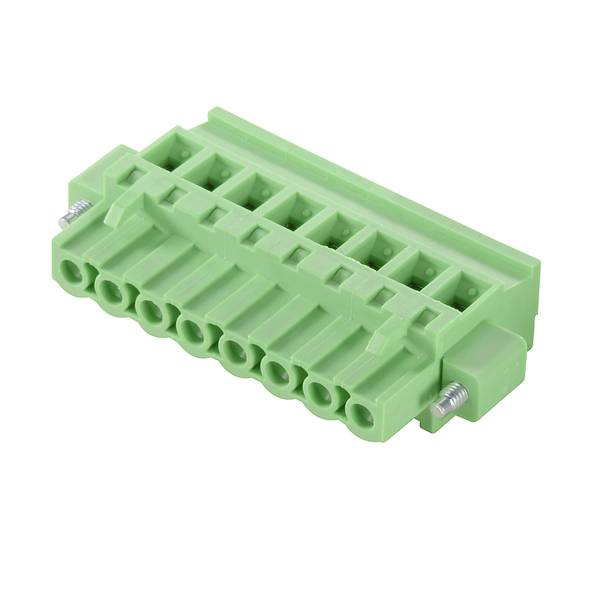

Utični PCB konektor s inovativnom tehnologijom spajanja za sigurno i intuitivno rukovanje.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2647900000
EAN koda: 4050118639070
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta ambalaže |
Box |
|---|---|
| Vrsta proizvoda |
utični konektor za tiskanu pločicu |
| Ukupan broj polova |
21 |
| Konstrukcija |
ženski konektor |
| Smjer priključenja |
horizontalno na tiskanu pločicu |
| RM |
5.08 mm |
| Priključak |
vijak |
| Boja |
zelena |
| Materijal kućišta |
umjetna masa ojačana staklenim vlaknima, otporna na udare |
| Proizvođač-br. dijela |
2647900000 |
| Sadržaj |
1 St. |
| Kontaktni materijal |
bakrena legura, pokositrena |
| Maks. temperatura |
105 °C |
| Min. temperatura |
-40 °C |
| Tip |
CPS 5.08/21/90F SN GN BX |
| Kontaktna površina, utična strana |
kositar |
| Nazivni napon |
320 V |
| Broj polova |
21 |
| Poprečni presjek |
4 mm² |
| Type of connection |
Flexible PCB-connector |
| Housing colour |
Green |
| Rated voltage |
320 V |
| Number of poles |
21 |
| Contact type |
Bus |
| Housing material |
Plastic |
| Coating housing |
Uncoated |
| Operating temperature |
-40-105 °C |
| Rated surge voltage |
4 kV |
| RAL-number (similar) housing |
6021 |
| Type of electric connection |
Screw connection |
| Material of contact surface |
Tin |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Connectable cable type |
Tubular cable |
| Modular spacing connections |
5.08 mm |
| Modular spacing contacts |
5.08 mm |
| Connectable conductor cross section solid-core |
0.2-4 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.2-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.2-2.5 mm² |
| Connectable conductor cross section multi-wired |
0.12-4 mm² |
| Material insulation body |
Polyamide (PA) |
| Material contact |
Other copper alloys |
| Angle contact/conductor connection |
180° (horizontal) |
| Inflammability class of insulation material according to UL 94 |
V0 |
