Značajke:
Karakteristična impedancija (valna impedancija) 50 oma ili 75 oma: U većini primjena koristi se sustav od 50 oma. Međutim, sustav od 75 oma općenito se koristi za prijenos video i audio signala, kao i u tehnologiji komunikacije na velike udaljenosti.
Umetnuti gubitak (slabljenje): Umetnuti gubitak opisuje gubitke električnog signala duž dalekovoda. U biti je određen promjerom kabela, materijalom dielektrika i frekvencijom koja se prenosi. Na primjer, kabeli s malim gubicima karakteriziraju se posebno dobrim, tj. niskim, vrijednostima unesenih gubitaka. U usporedbi s RG kabelom slične veličine, slabljenje signala je znatno niže, čak i na višim frekvencijama.
Slabljenje zaštitom: Slabljenje zaštitom opisuje koliko dobro kabel sprječava emisiju ili ulaz RF signala duž linije. Za poboljšanje slabljenja oklopa (tj. za postizanje viših dB vrijednosti), kabeli koriste dvostruko pletene štitove, folijske i pletene štitove (kabeli s niskim gubicima), kao i pletenice impregnirane kositrom (polufleksibilni kabeli) kao vanjske vodiče.
Raspon temperature: Ovisno o korištenim materijalima, kabeli se mogu koristiti na različitim temperaturama okoline. Kabeli s PE ili PVC plaštom mogu se koristiti do cca. 80°C, kabeli s PTFE ili FEP plaštom do cca. 200°C, a također su otporni na ulje, UV zračenje ili kemikalije.

Z: 50 Ω
Klasa zaštite od požara: Nije relevantno
Kapanje od paljenja: Nije relevantno
Razvoj dima: Nije relevantno
Razvoj kiseline: Nije relevantno
Grupa kabela; Kabel: G7
Materijal plašta kabela: FEP

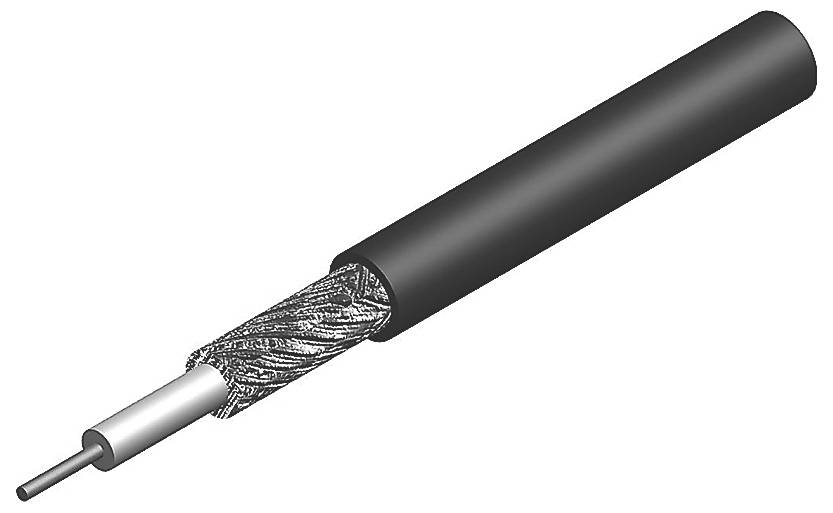

Tip: RG-316, Bubanj
G7: KX 22A, KX 3B, MRC 100 Flex (0,48L/1,5 AF), RG-174/U, RG-188A/U, RG-316/U
Pakirna jedinica (m): 1000
Plašt kabela Ø: 2,5
Slabljenje dB/100 m na 2 GHz: 132

Ovaj tekst je strojno preveden.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 100012796

EAN koda: 4018359146825

Registrirana blagovna znamka: Telegärtner

Ime proizvajalca: Telegärtner Karl Gärtner GmbH

Naslov proizvajalca: Lerchenstr. 35

Poštna številka proizvajalca: 71144

Kraj proizvajalca: Steinenbronn

Država proizvajalca: Germany

Telefon proizvajalca: +49071571250

Elektronski kontakt proizvajalca: https://www.telegaertner.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
