Opis

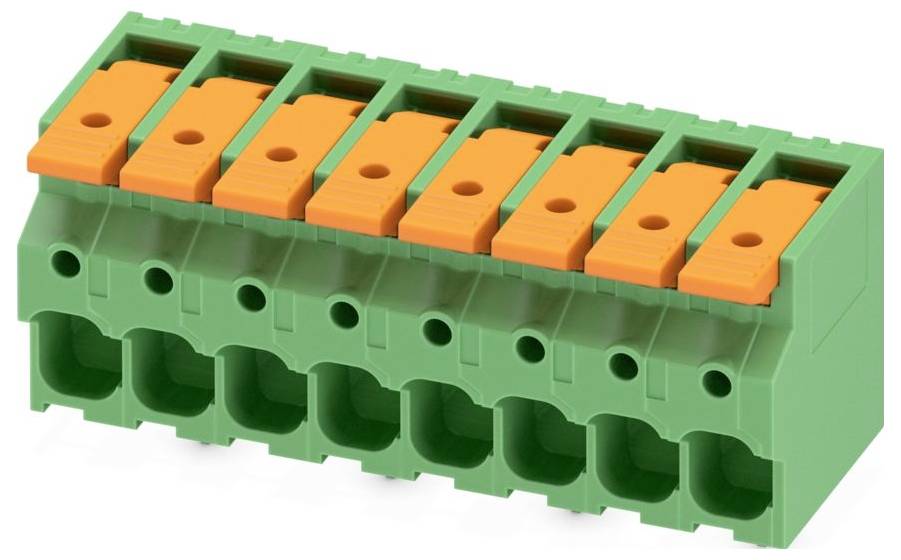

Priključni blok za PCB, nazivna struja: 41 A, nazivni napon (III/2): 1000 V, nazivni presjek: 6 mm², broj potencijala: 8, broj redova: 1, broj polova po redu: 8, obitelj proizvoda: LPT 6/, razmak: 7,5 mm, vrsta priključka: polužni priključak, montaža: valno lemljenje, smjer priključka vodič/ploča: 0°, boja: zelena, raspored pinova: cik-cak spajanje pinova W, duljina pina [P]: 3,6 mm, vrsta pakiranja: pakirano u kartonu
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1098173
EAN koda: 4055626941752
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Upute za rad i sigurnost 3563547 Phoenix Contact 1098173 stezaljka za tiskane ploče zelena 25 St.
Tehnički podaci
| Tip |
LPT 6/ 8-7,5-ZB |
|---|---|
| Vrsta proizvoda |
stezaljka za tiskane ploče |
| RM |
7.5 mm |
| Broj redova |
1 |
| Broj polova po redu |
8 |
| Nazivna struja |
41 A |
| Nazivna struja - zaokružena |
41 A |
| Boja |
zelena |
| Proizvođač-br. dijela |
1098173 |
| Sadržaj |
25 St. |
| Visina |
27.85 mm |
| Boja kućišta |
zelena |
| Nazivni napon |
1000 V |
| Height |
27.85 mm |
| Housing colour |
Green |
| Rated voltage |
1000 V |
| Operating temperature |
-40-105 °C |
| Type of fastening |
Solder |
| Inflammability class of insulation material according to UL94 |
V0 |
| Number of levels |
1 |
| Rated surge voltage |
8 kV |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Connection type conductor |
Spring clamp connection |
| Connection type PCB |
Soldering connection |
| Diameter connection pin |
2 mm |
| Length pin |
3.6 mm |
| Material connection surface |
Tin |
| Modular spacing connections |
7.5 mm |
| Type of banding |
Carton (for SMD) |
| Connectable conductor cross section solid-core |
0.2-10 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.2-6 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.34-10 mm² |
| Connectable conductor cross section multi-wired |
10-10 mm² |
| Material insulation body |
Other |
| Type of PCB fastening |
Connecting contact |
| Rated current In |
41 A |
| Number of electrical connections |
8 |
