Opis

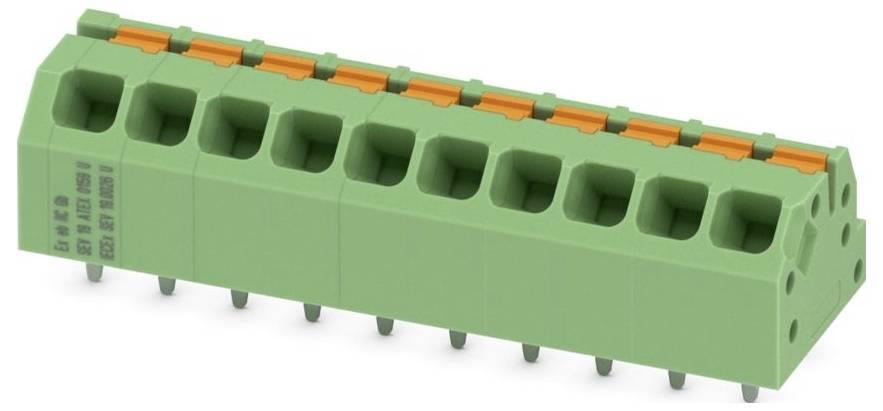

Priključni blok za PCB, nazivna struja: 16 A, nazivni presjek: 1,5 mm², broj redova: 1, broj polova po redu: 10, obitelj proizvoda: SPTAF 1/..-IL-EX, razmak: 3,5 mm, vrsta priključka: utični opružni priključak, montaža: valno lemljenje, smjer priključka vodič/ploča: 45°, boja: zelena, raspored pinova: linearno spajanje pinova, duljina pina [P]: 2,6 mm, broj lemnih pinova po potencijalu: 2, vrsta pakiranja: pladanj
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1071018
EAN koda: 4063151100858
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Upute za rad i sigurnost 3562659 Phoenix Contact 1071018 stezaljka za tiskane ploče zelena 80 St.
Tehnički podaci
| Tip |
SPTAF 1/10-3,5-IL-EX |
|---|---|
| Vrsta proizvoda |
stezaljka za tiskane ploče |
| RM |
3.5 mm |
| Broj redova |
1 |
| Broj polova po redu |
10 |
| Nazivna struja |
16 A |
| Nazivna struja - zaokružena |
16 A |
| Boja |
zelena |
| Proizvođač-br. dijela |
1071018 |
| Sadržaj |
80 St. |
| Visina |
10.6 mm |
| Boja kućišta |
zelena |
| Height |
10.6 mm |
| Housing colour |
Green |
| Operating temperature |
-60-100 °C |
| Type of fastening |
Solder |
| Inflammability class of insulation material according to UL94 |
V0 |
| Number of levels |
1 |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Connection type conductor |
Spring clamp connection |
| Connection type PCB |
Soldering connection |
| Diameter connection pin |
1.1 mm |
| Length pin |
2.6 mm |
| Material connection surface |
Tin |
| Modular spacing connections |
3.5 mm |
| Type of banding |
Other |
| Connectable conductor cross section solid-core |
0.2-1.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.25-0.75 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.2-1.5 mm² |
| Connectable conductor cross section multi-wired |
1.5-1.5 mm² |
| Material insulation body |
Other |
| Type of PCB fastening |
Connecting contact |
| Rated current In |
16 A |
