Opis

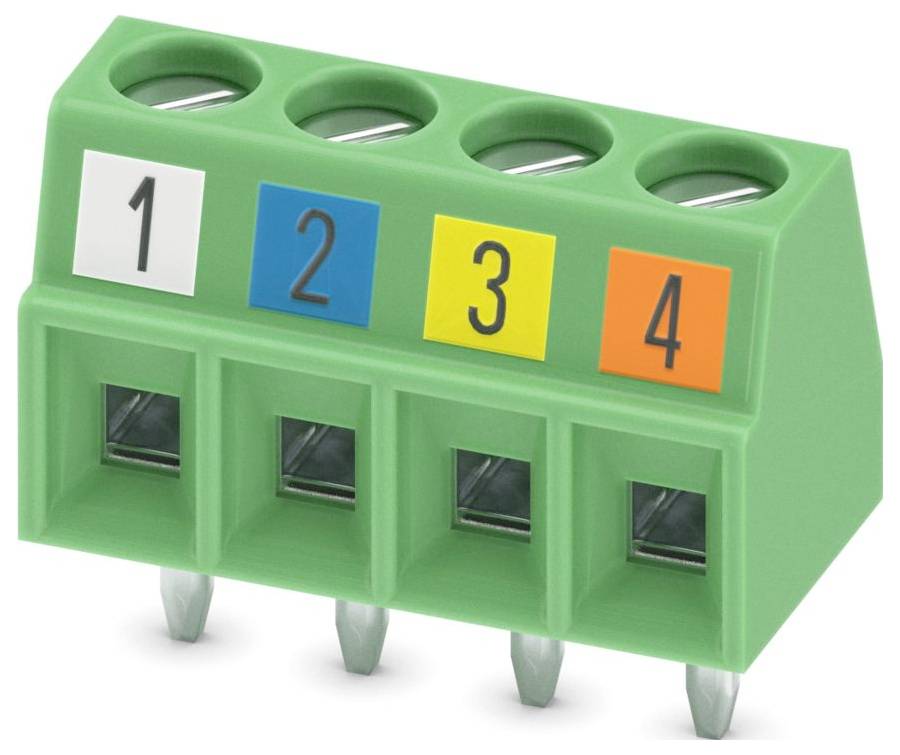

Priključni blok za PCB, nazivna struja: 17,5 A, nazivni napon (III/2): 200 V, nazivni presjek: 1,5 mm², broj potencijala: 4, broj redova: 1, broj polova po redu: 4, obitelj proizvoda: MKDS 1 PROFINET, razmak: 3,5 mm, vrsta priključka: vijčani priključak s izvlačnom čahurom, oblik vijka: L uzdužni utor, montaža: valno lemljenje, smjer priključka vodič/PCB: 0°, boja: zelena, raspored pinova: linearno spajanje pinova, duljina pina [P]: 3,5 mm, broj lemnih pinova po potencijalu: 1, vrsta pakiranja: pakirano u kartonu. PCB terminalni blok ispunjava zahtjeve "Smjernica za PROFINET" verzija 05/2017, prikladan za CAT5
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1050488
EAN koda: 4055626669304
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Upute za rad i sigurnost 3562358 Phoenix Contact 1050488 stezaljka za tiskane ploče zelena 180 St.
Tehnički podaci
| Tip |
MKDS 1/ 4-3,5 PROFINET 2 |
|---|---|
| Vrsta proizvoda |
stezaljka za tiskane ploče |
| RM |
3.5 mm |
| Broj redova |
1 |
| Broj polova po redu |
4 |
| Nazivna struja |
17.5 A |
| Nazivna struja - zaokružena |
17.5 A |
| Boja |
zelena |
| Proizvođač-br. dijela |
1050488 |
| Sadržaj |
180 St. |
| Visina |
12 mm |
| Boja kućišta |
zelena |
| Nazivni napon |
200 V |
| Height |
12 mm |
| Housing colour |
Green |
| Rated voltage |
200 V |
| Operating temperature |
-40-105 °C |
| Type of fastening |
Solder |
| Inflammability class of insulation material according to UL94 |
V0 |
| Number of levels |
1 |
| Rated surge voltage |
2.5 kV |
| Overvoltage category |
III |
| Pollution degree |
2 |
| Connection type conductor |
Screw connection |
| Connection type PCB |
Soldering connection |
| Diameter connection pin |
1.1 mm |
| Length pin |
3.5 mm |
| Material connection surface |
Tin |
| Modular spacing connections |
3.5 mm |
| Type of banding |
Carton (for SMD) |
| Connectable conductor cross section solid-core |
0.14-1.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.25-0.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.14-1.5 mm² |
| Connectable conductor cross section multi-wired |
0.14-0.5 mm² |
| Material insulation body |
Other |
| Type of PCB fastening |
Connecting contact |
| Rated current In |
17.5 A |
| Number of electrical connections |
4 |
