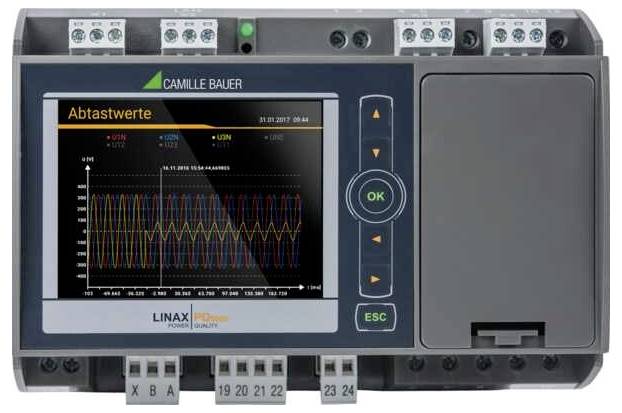

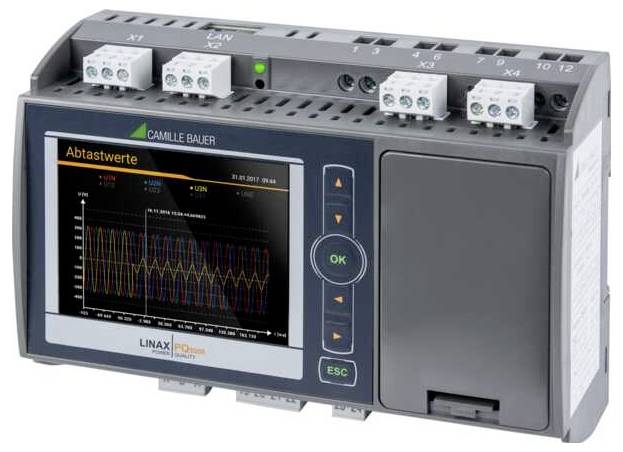

Stacionarna PQ mjerna tehnologija u klasi A za montažu na DIN šinu. LINAX PQ5000 kombinira značajke normativnog PQ mjernog instrumenta s funkcijama za analizu potrošnje energije i stanja mreže. Moderan, višejezični dizajn omogućuje intuitivno upravljanje ili parametriranje uređaja putem web stranice uređaja ili opcionalnog TFT zaslona u boji visoke rezolucije. Integrirani web poslužitelj omogućuje udaljeni pristup, prikaz i analizu podataka mjerenja. Nije potreban dodatni softver. . Analiza kvalitete električne energije: Uređaj omogućuje kontinuiranu procjenu kvalitete električne energije prema IEC 61000-4-30 Ed.3 u klasi A. Zabilježeni događaji kvalitete električne energije (pad napona, prenaponski skok, prekid napona, RVC, prenapon struje i promjena frekvencije, homopolarni napon) služe i za dokazivanje da su se pojavile smetnje i za lociranje izvora smetnji kako bi se povećala pouzdanost opskrbe. Statističke vrijednosti napona i struje mogu se koristiti za provjeru usklađenosti s ugovorima o opskrbi ili internim specifikacijama. Evaluacija prema EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T ili samodefiniranim ograničenjima može se provesti nakon mjerenja, a odgovarajuća izvješća o sukladnosti mogu se izraditi izravno putem web stranice uređaja (PQEasy izvješće). Neovisna certifikacija prema IEC 62586-2 od strane Švicarskog saveznog instituta za mjeriteljstvo METAS. Podrška za standardizirani, od proizvođača neovisan PQDIF format prema IEEE 1159.3. Podesivo trajanje snimanja događaja. Prikaz događaja putem web stranice s vremenskim zumiranjem i očitavanjem vrijednosti. Analiza toka energije. Prosječne vrijednosti snage s analizom trenda kako bi se izbjegla vršna opterećenja. Pohranjivanje profila opterećenja s propusnošću fluktuacije (min/max) po intervalu. Klasa aktivne energije (IEC 62053-22:2003) 0,2 s, klasa jalove energije (IEC 62053-24:2014) 0,5 s. Daljnje prosječne vrijednosti i brojači s odabirom osnovne veličine. Konfiguracija: S TFT zaslonom, za montažu na DIN šinu; 4 ulaza strujnog transformatora (1/5A), 42...50/60...69,5 Hz; Nazivni napon 100...230 V AC/DC; Ethernet (Modbus/TCP) + RS485 (RTU); Modbus + REST sučelje; 1 pasivni digitalni ulaz; 2 pasivna digitalna izlaza; S neprekidnim napajanjem (UPS); Proširenje 1: 4 analogna izlaza +/-20 mA; Proširenje 2: Bez proširenja 2; Ispitni protokol (engleski); Komunikacija: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Automatizirani izvoz podataka (CSV i PQDIF datoteke) na SFTP poslužitelj; Kibernetička sigurnost (OT) / Kibernetička zaštita; Kontrola pristupa temeljena na ulogama (RBAC); Hypertext Transfer Protocol Secure (https); Bijela lista klijenata; Zapisnik revizije [registracija svih manipulacija]; Sys-log; Sigurna ažuriranja firmvera; Zapisivač podataka i neprekidni izvor napajanja (UPS) Izvoz podataka PEN test Ostale značajke 4 kanala za mjerenje struje i 4 kanala za mjerenje napona s točnošću od 0,1% Kategorija mjerenja 600 V, CAT III (napon), 300 V, CAT III (struja) Standardni I/O: 1 digitalni ulaz, 2 digitalna izlaza 16 GB prostora za pohranu podataka Frekvencija uzorkovanja: 18 kHz Praćenje i alarmiranje putem graničnih vrijednosti i funkcija praćenja Za montažu na DIN šinu Identičan rad kao i uređaji iz serije SINEAX® AM/DM i CENTRAX® CU Uključeno izvješće o ispitivanju Analiza podataka Besplatni softver PQDiffractor tvrtke Electrotek Concepts može se preuzeti putem poveznice www.pqview.com/pqdiffractor/ (potrebna registracija). Ovaj softver omogućuje analizu podataka iz PQDIF datoteka, spremanje u CSV formatu ili izvoz kao grafike. Digitalno upravljanje mrežom: Pomoću softvera SMARTCOLLECT® SC2 može se izgraditi cjeloviti ekosustav za kvalitetu i praćenje napajanja.

Ovaj tekst je strojno preveden.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 193089

EAN koda: 4012932511963

Registrirana blagovna znamka: Camille Bauer

Ime proizvajalca: Camille Bauer Metrawatt AG

Naslov proizvajalca: Aargauerstrasse 7

Poštna številka proizvajalca: 5610

Kraj proizvajalca: Wohlen AG

Država proizvajalca: Switzerland

Telefon proizvajalca: +41566182111

Elektronski kontakt proizvajalca: https://camillebauer.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Izjava o sukladnosti 3532118 Camille Bauer uređaj za analizu mreže

  Upute za rad i sigurnost 3532118 Camille Bauer uređaj za analizu mreže
