Opis
Sa 4 nezavisna kontakta, po 1 normalno otvoren kontakt, bez potencijala 16A/250V AC, 230V LED svjetiljke do 600W, žarulje sa žarnom niti 2000W. Gubitak u stanju pripravnosti samo 0,03-0,4 vata. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 2 jedinice podjele = 36 mm širine, 58 mm dubine. S patentiranom ELTAKO Duplex tehnologijom (DX), 3 od 4 normalno bespotencijalna kontakta još uvijek se mogu prebaciti na prijelazu nule pri prebacivanju 230V AC 50Hz, čime se drastično smanjuje trošenje. Da biste to učinili, jednostavno spojite N vodič na priključak (N), a vanjske vodiče na 1(L), 3(L) ili 5(L). To rezultira dodatnim gubitkom u stanju pripravnosti od samo 0,1 vata. Ako se kontakt koristi za upravljanje rasklopnim uređajima koji se sami ne prebacuju pri prelasku nule, (N) ne bi trebao biti spojen, jer bi dodatna odgoda zatvaranja inače imala suprotan učinak. Lokalni univerzalni upravljački napon 110-240V AC. S dodatnim univerzalnim upravljačkim ulazima centralnog uključivanja i isključivanja za 110-240 V AC, galvanski izolirani od lokalnih upravljačkih ulaza. S dodatnim grupnim upravljačkim ulazima za uključivanje i isključivanje za 110-240V AC. Isti potencijal kao i lokalni porezni inputi. Grupe ovih impulsnih sklopki mogu se zasebno kontrolirati u središnjem upravljačkom sustavu preko grupnih upravljačkih ulaza. Napon napajanja poput lokalnog upravljačkog napona. Korištenjem bistabilnih releja nema gubitka snage svitka niti zagrijavanja čak i kada je uključen. Nakon ugradnje pričekajte kratku automatsku sinkronizaciju prije priključenja uklopljenih potrošača na mrežu. Centralne komande uvijek imaju prioritet; lokalni upravljački ulazi su blokirani tijekom središnje naredbe. U slučaju nestanka opskrbnog napona uređaj se isključuje na definiran način. Korištenjem gornjeg okretnog prekidača, ovaj impulsni prekidač može se potpuno ili djelomično isključiti iz središnje kontrole: ZE+ZA = središnje uključeno i središnje isključeno učinkovito, ZE = samo središnje uključeno učinkovito, ZA = samo središnje isključeno učinkovito, ZE+ZA precrtano = središnje upravljanje nije učinkovito. Srednji okretni prekidač koristi se za predodabir funkcija donjeg okretnog prekidača za ES i ER. ER odabire funkcije zagrada. Ako je odabran BM, njime se može upravljati detektorom pokreta, funkcionirati prema uputama za uporabu. Nije prikladno za povratnu vezu s sklopnim naponom prekidača za prigušivanje. U tu svrhu koristite samo releje ESR12DDX-UC, ESR12NP-230V+UC ili ESR61NP-230V+UC. Donji okretni prekidač može se koristiti za odabir između 18 funkcija: ON = Trajno ON. 4xS = 4-smjerna impulsna sklopka s po 1 normalno otvorenim kontaktom, upravljački ulazi A1, A3, A5 i A7. (4xR) = 4-smjerni sklopni relej s po 1 normalno otvorenim kontaktom, upravljački ulazi A1, A3, A5 i A7. 4S = impulsna sklopka s 4 kontakta. (4R) = sklopni relej sa 4 kontakta. 2S/WS = impulsni prekidač s 3 normalno otvorena kontakta i 1 normalno zatvorenim kontaktom. (2R/WR) = sklopni relej s 3 normalno otvorena kontakta i 1 normalno zatvorenim kontaktom. 2WS = impulsni prekidač s 2 normalno otvorena kontakta i 2 normalno zatvorena kontakta. (2WR) = sklopni relej s 2 normalno otvorena kontakta i 2 normalno zatvorena kontakta. SSa = serijski prekidač 2 + 2 normalno otvorena kontakta sa sekvencom preklapanja 0-2-2+4-2+4+6, povratna veza 8. (4RR) = normalno zatvoreni relej sa 4 kontakta. SSb = serijski prekidač 2 + 2 normalno otvorena kontakta s redoslijedom preklapanja 0-2-2+4-2+4+6-2+4+6+8. (EW) = Uključni relej za brisanje s 3 normalno otvorena kontakta i 1 normalno zatvorenim kontaktom, vrijeme brisanja 1 s. GS = grupni prekidač. Slijed prebacivanja 0-2-0-4-0-6-0. Povratne informacije 8. (AW) = Relej za brisanje za isključivanje s 3 aktivna kontakta i 1 prekidnim kontaktom, vrijeme brisanja 1 s. RS = sklopka s 4 normalno otvorena kontakta, A1 = podešeno i A3 = resetirano upravljanje ulazom. (GR) = grupni relej 1 + 1 + 1 +1 normalno otvoren. 3xS+ = 3-smjerna impulsna sklopka s po 1 normalno otvorenim kontaktom + povratna veza 8, upravljački ulazi A1, A3 i A5. (3xR+) = 3-smjerni sklopni relej s po 1 normalno otvorenim kontaktom + povratna veza 8, upravljački ulazi A1, A3 i A5.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 21400302
EAN koda: 4010312110010
Registrirana blagovna znamka: Eltako
Ime proizvajalca: Eltako GmbH
Naslov proizvajalca: Hofener Str. 54
Poštna številka proizvajalca: 70736
Kraj proizvajalca: Fellbach
Država proizvajalca: Germany
Telefon proizvajalca: +4971194350000
Elektronski kontakt proizvajalca: https://www.eltako.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
impulsni prekidač |
|---|---|
| Tip |

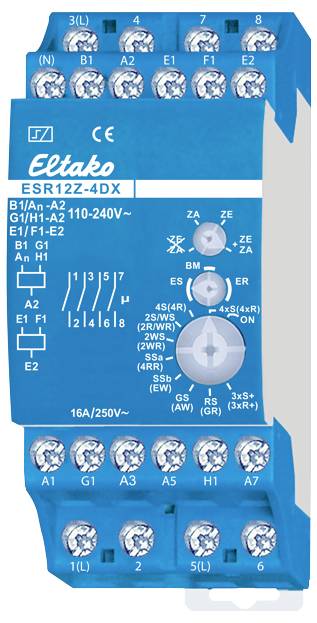

ESR12Z-4DX/110-240V |
| min. pogonski napon |
110 V/AC |
| Pogonski napon maks. |
240 V/AC |
| Pogonski napon |
110 - 240 V/AC |
| Vrsta kontakta |
4 zatvarač |
| Prebacivanje struje (maks.) |
16 A |
| Vrsta montaže (Relej) |
profilna šina |
| dim. | |
| Sadržaj |
1 St. |
| RoHS-konforno |
- Reći naprijed:
-
-
-
0 od 5
