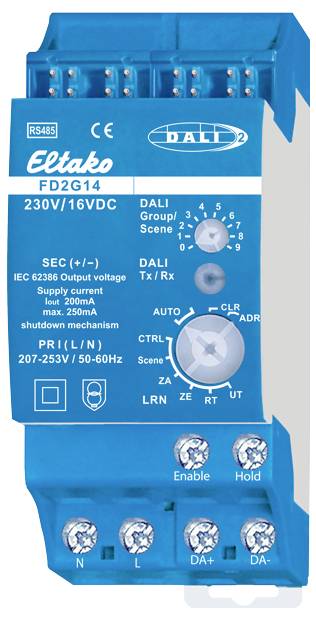

DALI 2 gateway, dvosmjerni. Gubitak u stanju mirovanja samo 1 vat. Certifikat DALI-2. DALI-2 je najnovija generacija DALI standarda s proširenom funkcionalnošću. DALI-2 uređaji također podržavaju sve prethodne DALI funkcije i stoga su kompatibilni sa starijim verzijama. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 2 jedinice podjele = 36 mm širine, 58 mm dubine. Priključak na ELTAKO RS485 sabirnicu. Križno ožičenje samo sabirnica s kratkospojnikom. Rad u kombinaciji s FAM14. Napon napajanja 230V/50Hz na stezaljkama N i L. Napon sukladan IEC 62386 za DALI uređaje osiguran je na stezaljkama DA +/-. Izlazna struja 200mA/maks. 250 mA. Vrijeme uključivanja max. 250 ms. U slučaju kratkog spoja, napajanje isključuje napon napajanja. Dostupan je mehanizam za cikličke pokušaje uključivanja. Na FD2G14 može se upravljati s do 64 DALI i DALI-2 radna uređaja, kao i sa 64 DALI-2 senzora, uzimajući u obzir izlaznu struju. FD2G14 gateway kontrolira DALI uređaje s EnOcean senzorskim telegramima. Grupe 0-15 mogu se kontrolirati i također se može poslati naredba za emitiranje. Osim toga, DALI scene 0-15 mogu se kontrolirati. DALI instalacije koje se trebaju potpuno kontrolirati s FD2G14 stoga moraju biti konfigurirane u grupama 0-15. Procjena DALI-2 senzora može se konfigurirati i aktivirati pomoću PCT14. DALI-2 poruke o događajima mogu se interpretirati i poslati na RS485 BUS pomoću Hold terminala. To omogućuje izlaz na radio mrežu Enocean putem FTD14. FD2G14 interno pohranjuje vrijednost zatamnjenja za svaku od grupa 0-15 i daje tu vrijednost kao povratnu informaciju. Generiraju se povratni telegrami. FD2G14 zauzima 16 BR14 adresa uređaja. Povratne informacije s adresa uređaja odgovaraju uzlaznim redoslijedom vrijednostima zatamnjenja DALI grupa 0-15. Povratni signali mogu se prebacivati zasebno za svaku grupu od telegrama vrijednosti zatamnjenja (%) do telegrama tipke (uključeno/isključeno) pomoću PCT14. To znači da se BR14 aktuatorima može upravljati pomoću povratnih signala. FD2G14 ispunjava funkciju DALI mastera i DALI napajanja. Samo tipke za grupe 0-8 i DALI scene 0-9 mogu se naučiti korištenjem rotirajućih prekidača. Kontrolni telegrami za grupe 9-15 i scene 10-15 mogući su samo preko unosa u PCT14. Od tjedna proizvodnje 30/19, FD2G14 se može koristiti kao jednokanalni uređaj FD2G14-Broadcast; to se utvrđuje kada se dodjeljuje adresa uređaja. Pažnja: bežični gumbi uvijek zahtijevaju dvostruki klik kada ih ručno učite u FD2G14! Uz CLR, dovoljan je jedan klik. Gumb za usmjeravanje ili univerzalni gumb s istim ID-om i istim gumbom ne može se podučavati više puta u različitim grupama. Uvijek se primjenjuje zadnja odabrana grupa. Gumb stoga može prebaciti samo jednu grupu ili, kod emitiranja, sve grupe. Također se može programirati jedan sustav podnog grijanja po grupi. Kada se uči ručno, ovo uvijek radi bez obzira na svjetlinu. S PCT14 također možete postaviti prag svjetline. Za podno grijanje svih grupa, vrijeme odgode za isključivanje nakon nepomicanja može se postaviti zajedno u minutama (1..60). Zadano je 3 minute.

Ovaj tekst je strojno preveden.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 30014045

EAN koda: 4010312328453

Registrirana blagovna znamka: Eltako

Ime proizvajalca: Eltako GmbH

Naslov proizvajalca: Hofener Str. 54

Poštna številka proizvajalca: 70736

Kraj proizvajalca: Fellbach

Država proizvajalca: Germany

Telefon proizvajalca: +4971194350000

Elektronski kontakt proizvajalca: https://www.eltako.com/de/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
