Opis

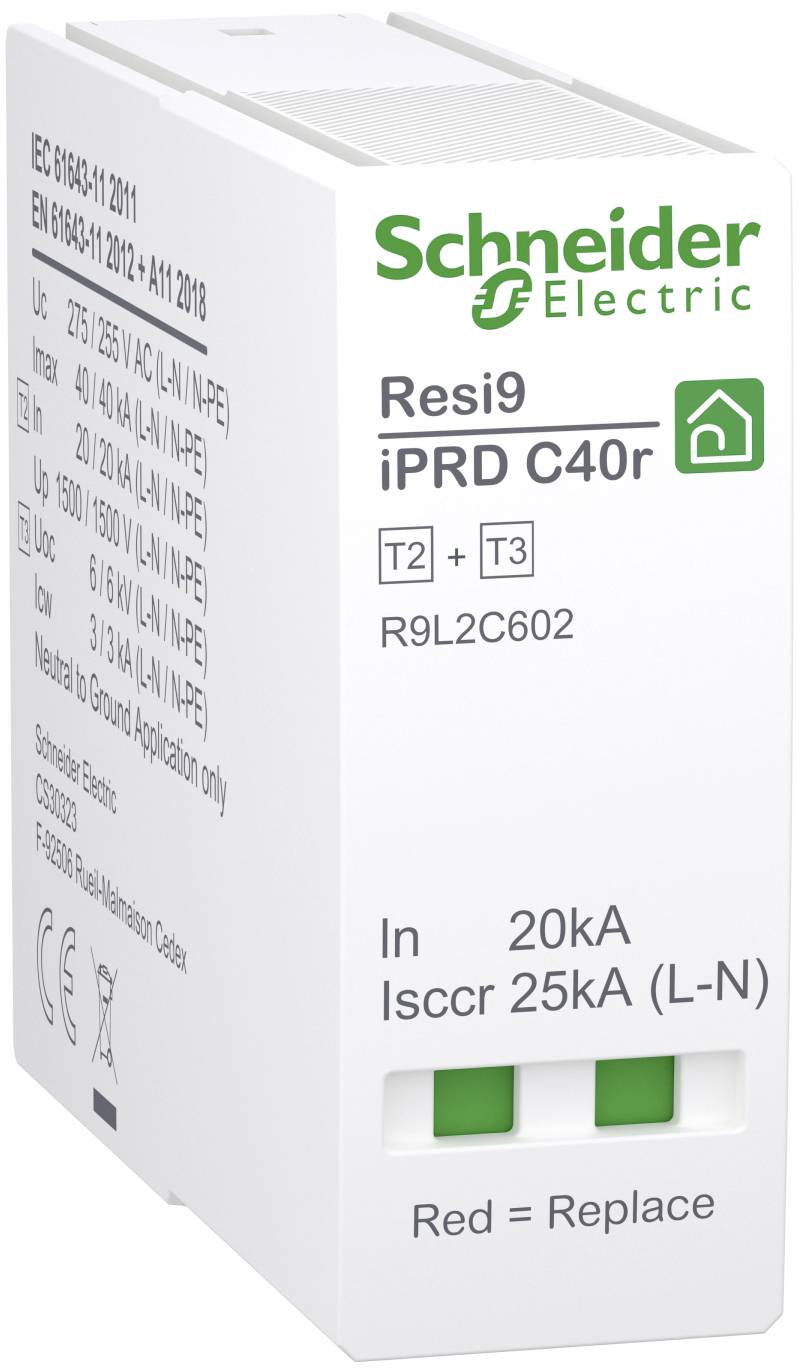

Zamjenski zaštitni modul za odvodnik prenapona iPRD C40r 3P+N. Prikladno za R9L2C640 (N-PE). Optički prikaz statusa odvodnika (zeleno u redu/ crveno uređaj neispravan). Nazivni napon U0 240 V AC (50/60 Hz). Uc - najviši trajni napon 255 VAC (N-PE) / 275 VAC (LN). Nazivna struja curenja 20 kA (LN)/(N-PE). Imax - maksimalna struja pražnjenja 40 kA (LN)/(N-PE). Uoc napon otvorenog kruga 6kV (LN/N-PE). Povećajte razinu zaštite od 1,5 kV (tip 2+3) za (LN/N-PE). Povećajte razinu zaštite od 1,0 kV (tip 3) za (LN/N-PE). Dimenzije (Š) 18 mm x (V) 45,3 mm x (D) 54 mm. Težina 65.5g. Integrirana klasa zaštite IP20. Radna temperatura od -40 do +85 stupnjeva Celzija. U skladu s IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: R9L2C602
EAN koda: 3606486808481
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
zamjenski zaštitni modul |
|---|---|
| Propuštanje |
40 kA |
| Proizvođač-br. dijela |
R9L2C602 |
| dim. |
(Š x V x D) 18 x 45.3 x 54 mm |
| Širina |
18 mm |
| Visina |
45.3 mm |
| Dubina |
54 mm |
| Sadržaj |
1 St. |
| Vrsta ambalaže |
Piece |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Number of conductors (without earthing) |
1 |
| Construction size |
1 modular spacing |
| Voltage protection level |
1.5 kV |
| Max. continuous voltage AC |
255 V |
| Nominal discharge surge current (8/20) |
20 kA |
| Nominal voltage AC |
230 V |
| Category type 2 |
TRUE |
| Voltage protection level L-N |
1.5 kV |
| Signalling at the device |
Optical |
| Degree of protection (IP) |
IP20 |
| Voltage protection level N-PE |
1.5 kV |
| Integrated backup fuse |
FALSE |
| System configuration DC |
FALSE |
| System configuration IT |
FALSE |
| System configuration TN |
FALSE |
| System configuration TN-C |
FALSE |
| System configuration TN-S |
TRUE |
| System configuration TT |
TRUE |
| System configuration other |
FALSE |
| System configuration TN-C-S |
FALSE |
| Max. discharge surge current (8/20) |
40 kA |
| Short-circuit breaking capacity (Isccr) |
25 kA |
| Integrated short-circuit protection |
FALSE |
| Leakage-current free |
FALSE |
| UKCA |
nije bitno |
