Opis

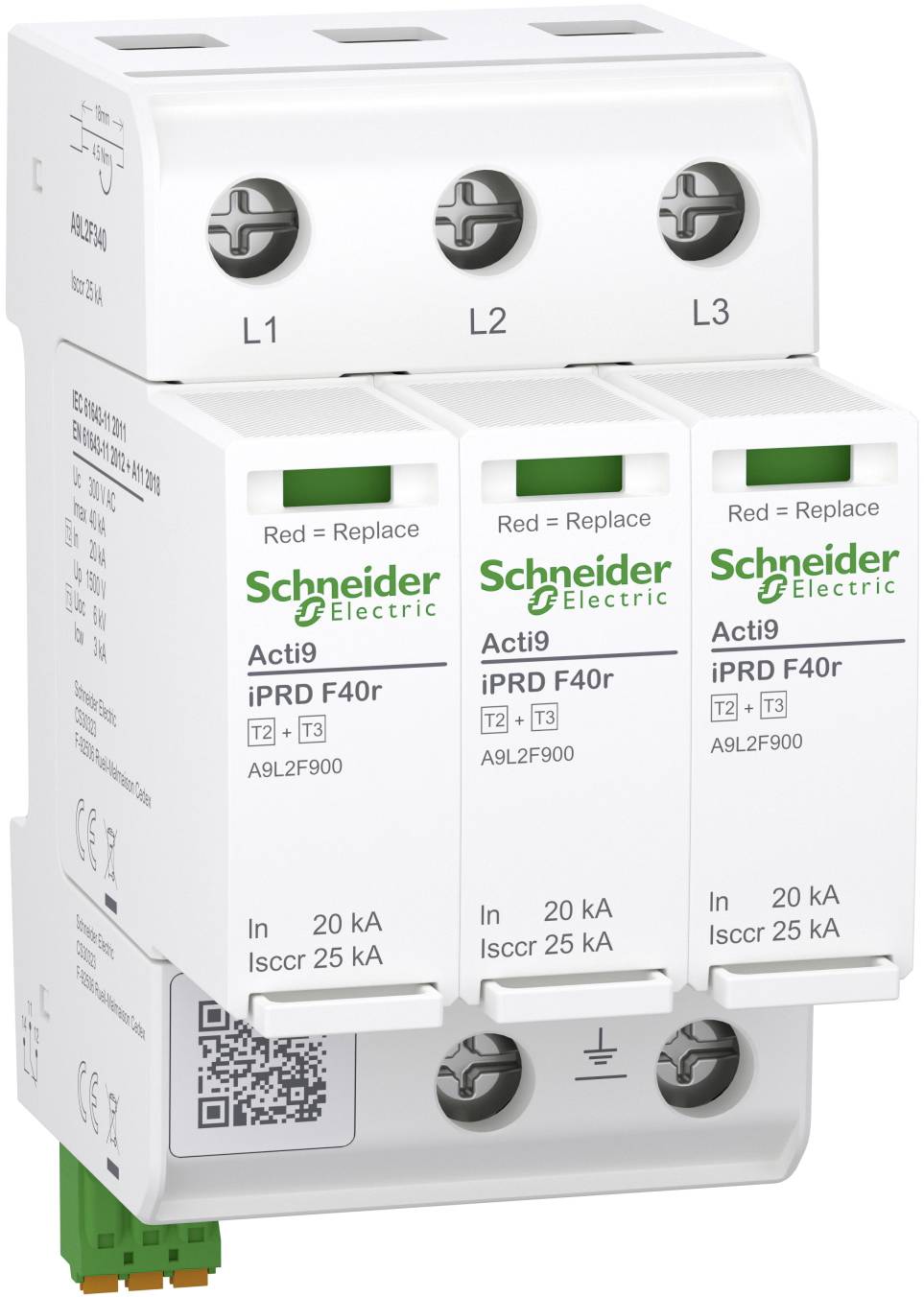

Modularni odvodnik prenapona Acti9 iPRD F40r tip 2+3. Integrirani osigurač u uređaju, nije potreban predosigurač odvodnika prenapona (bez predosigurača). Kontakt za telekomunikacije. Optički prikaz funkcije / kvara odvodnika i integriranog osigurača (zelena u redu / crvena uređaj neispravan). Pogodno za TN-C mreže. Nazivni napon U0 240 V AC (50/60 Hz). Uc - najviši trajni napon 300 VAC. Nazivna struja curenja 20 kA. Imax - maksimalna struja pražnjenja 65 kA. Napon otvorenog kruga Uoc 6kV. Razina zaštite do 1,5 kV. Montaža na DIN profilne šine. Dimenzije (Š) 54 mm x (V) 105 mm x (D) 70 mm. Težina 407g. Integrirana klasa zaštite IP20. Radna temperatura od -40 do +85 stupnjeva Celzija. U skladu s IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: A9L2F340
EAN koda: 3606486808498
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Izjava o sukladnosti 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Izjava o sukladnosti 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Izjava o sukladnosti 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Informacije 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Informacije 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Informacije 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Informacije 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Upute za rad i sigurnost 3342405 Schneider Electric A9L2F340 odvodnik prenapona 1 St.
Tehnički podaci
| Vrsta proizvoda |
odvodnik prenapona |
|---|---|
| Proizvođač-br. dijela |
A9L2F340 |
| Sadržaj |
1 St. |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| With remote signalling contact |
TRUE |
| Number of conductors (without earthing) |
3 |
| Construction size |
3 modular spacing |
| Voltage protection level |
1.5 kV |
| Max. continuous voltage AC |
300 V |
| Nominal discharge surge current (8/20) |
20 kA |
| Nominal voltage AC |
240 V |
| Category type 2 |
TRUE |
| Signalling at the device |
Optical |
| Degree of protection (IP) |
IP20 |
| Integrated backup fuse |
TRUE |
| Max. conductor cross section solid (solid, stranded) |
35 mm² |
| Max. conductor cross section flexible (fine-strand) |
25 mm² |
| System configuration DC |
FALSE |
| System configuration IT |
FALSE |
| System configuration TN |
FALSE |
| System configuration TN-C |
TRUE |
| System configuration TN-S |
FALSE |
| System configuration TT |
FALSE |
| System configuration other |
FALSE |
| System configuration TN-C-S |
FALSE |
| Max. discharge surge current (8/20) |
40 kA |
| Short-circuit breaking capacity (Isccr) |
25 kA |
| Integrated short-circuit protection |
TRUE |
| Leakage-current free |
FALSE |
