Ultrazvučni mjerač tvrdoće koristi se za nedestruktivno mjerenje tvrdoće metalnih komponenti. Ultrazvučni mjerač tvrdoće radi prema metodi ultrazvučne kontaktne impedancije. U UCI procesu, Vickersov dijamant na ispitnoj sondi pobuđuje se prirodnom rezonancijom. Pritiskom na ispitnu sondu frekvencija vibracija se prigušuje ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i dodirne površine. Tvrdoća površine može se odrediti iz dobivenog frekvencijskog pomaka, uzimajući u obzir karakterističnu krivulju materijala.

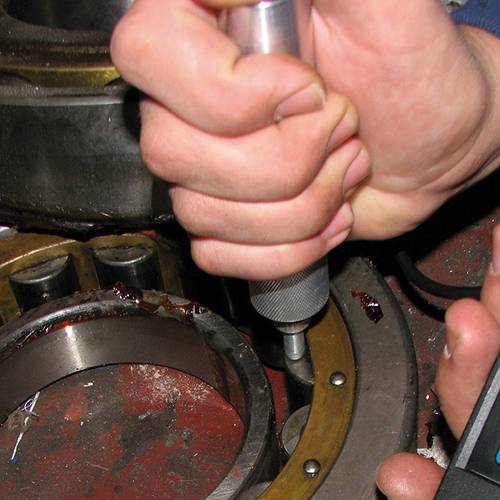

Ultrazvučni mjerač tvrdoće radi bez razaranja. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv oku. Zbog male dubine prodiranja Vickersovog dijamanta, ultrazvučni mjerač tvrdoće posebno je prikladan za površinski kaljene komponente kao što su one proizvedene tijekom nitriranja ili indukcijskog kaljenja. Tipične primjene uključuju alate za probijanje, preše, komponente tankih stijenki, zupčanike, lopatice turbina, bregaste osovine ili zavarene spojeve. Ultrazvučni mjerač tvrdoće također je prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.

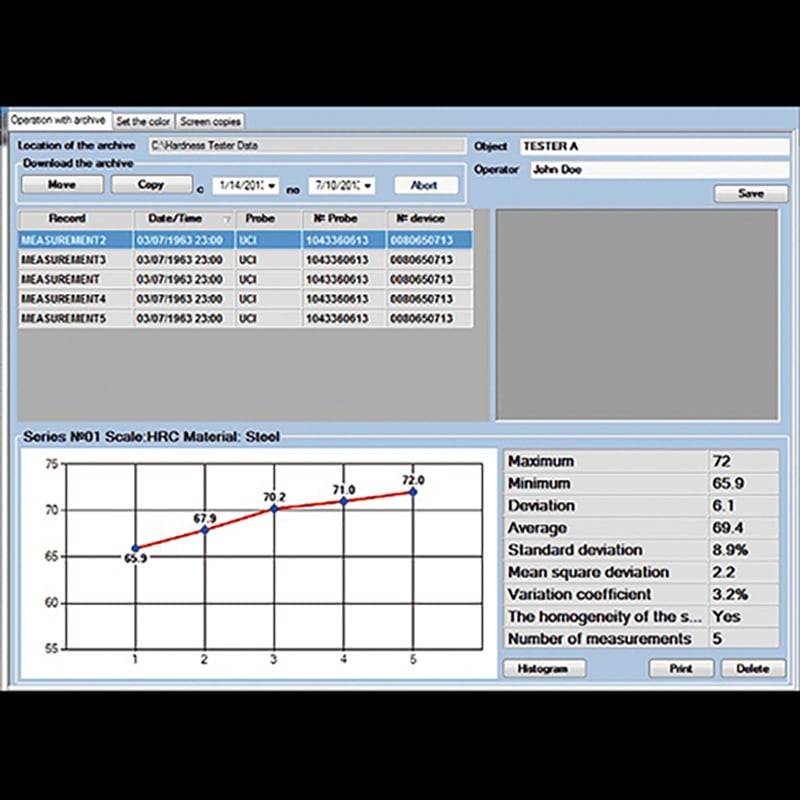

Nakon mjerenja tvrdoće komponente, ultrazvučni mjerač tvrdoće prikazuje različite statističke vrijednosti kao što su min./max. i prosječne vrijednosti. Također se može odrediti standardna devijacija i drugi koeficijenti, a može se prikazati i histogram. Budući da ultrazvučni mjerač tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti pomoću softvera nakon mjerenja.

Ovaj tekst je strojno preveden.

Isporuka uključuje

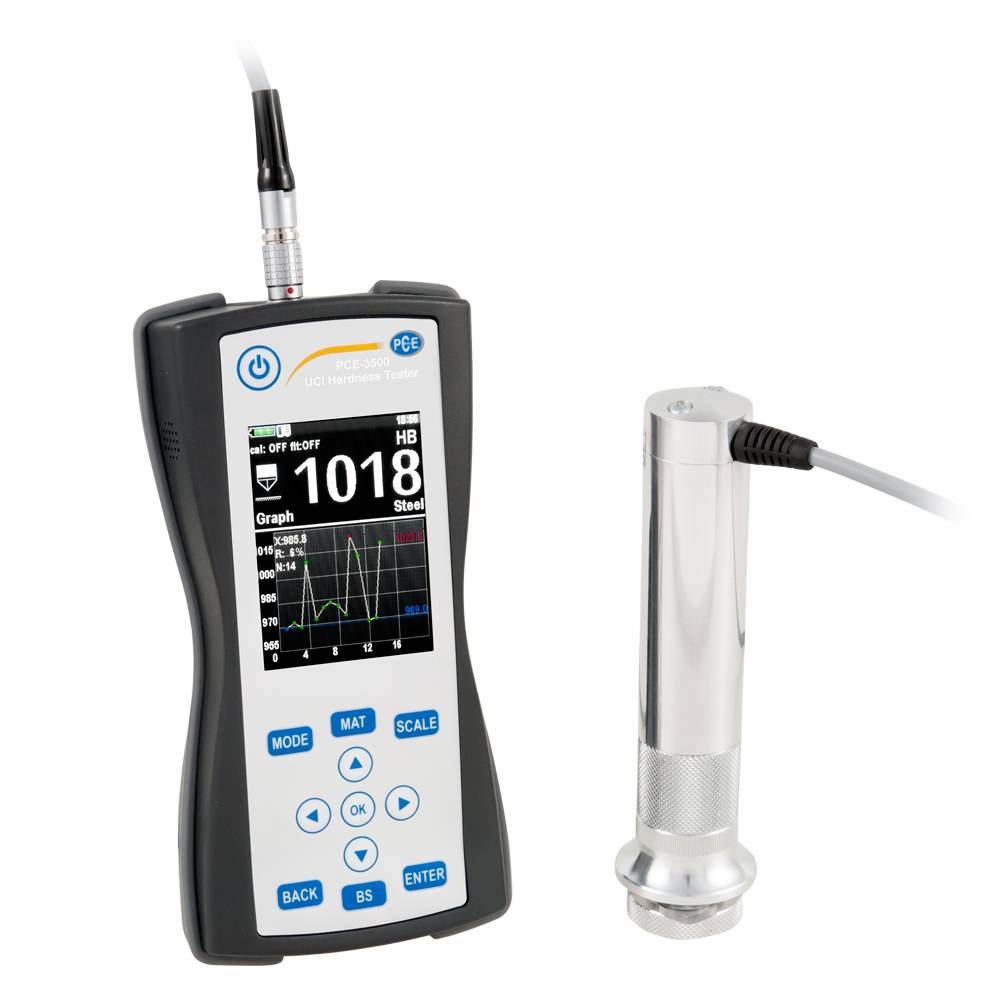

1 x Ultrazvučni mjerač tvrdoće PCE-3500-98

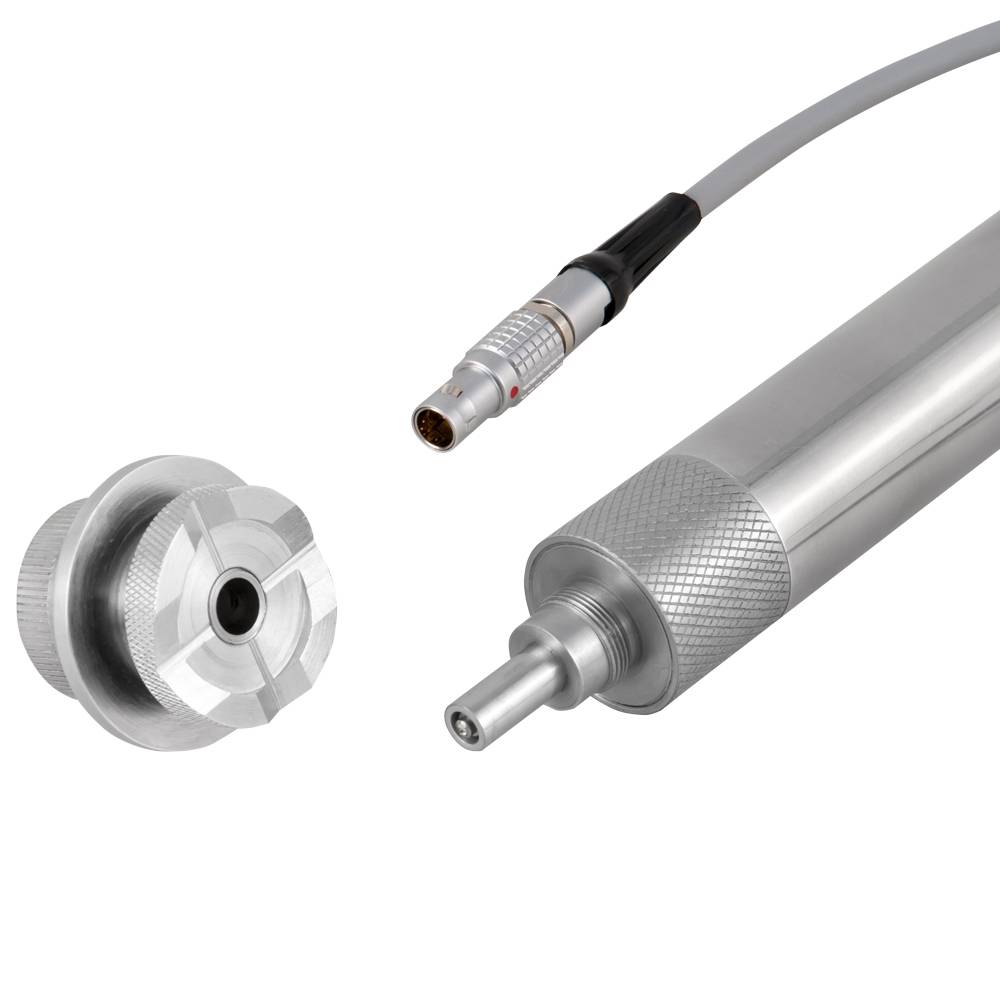

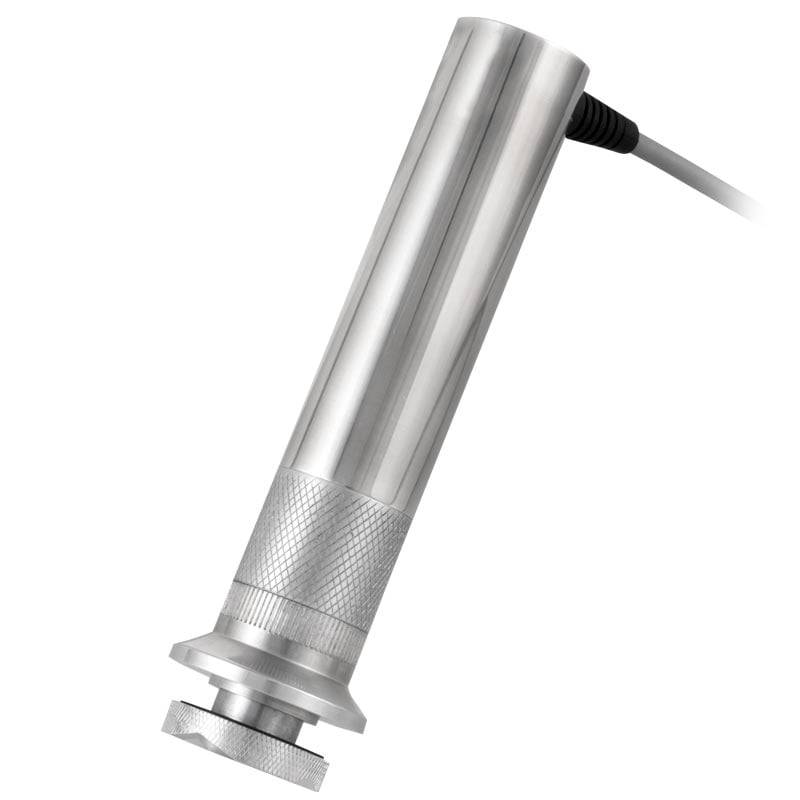

1 x 98N UCI sonda

1 x SD kartica od 2 GB

1 x USB kabel

1 x PC softver

1 upute za rukovanje.

Značajke

UCI ultrazvučni ispitni uređaj za nedestruktivno mjerenje tvrdoće

veliki LCD zaslon u boji

sa softverom
