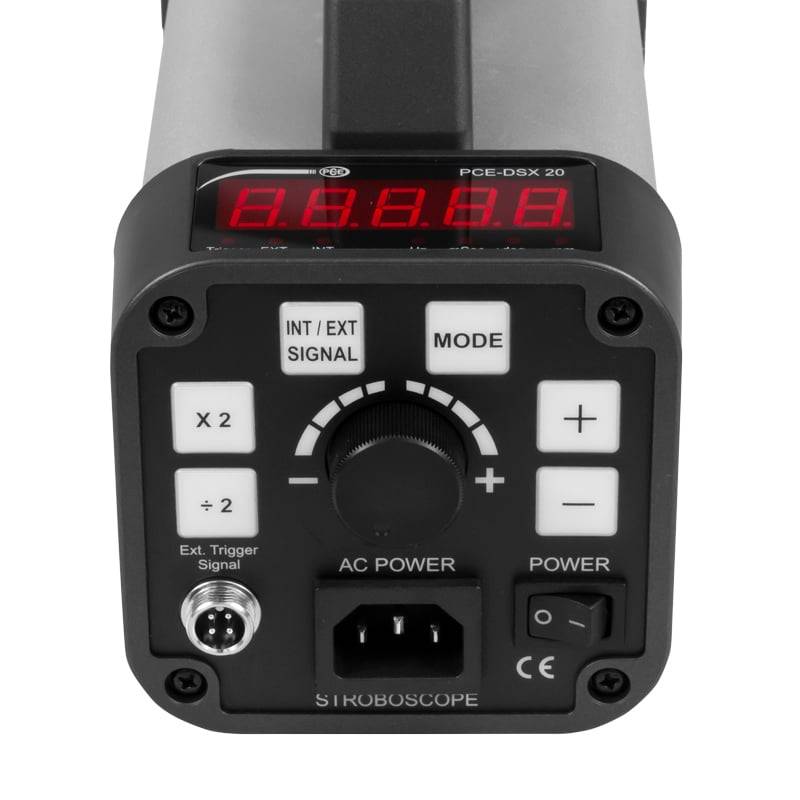

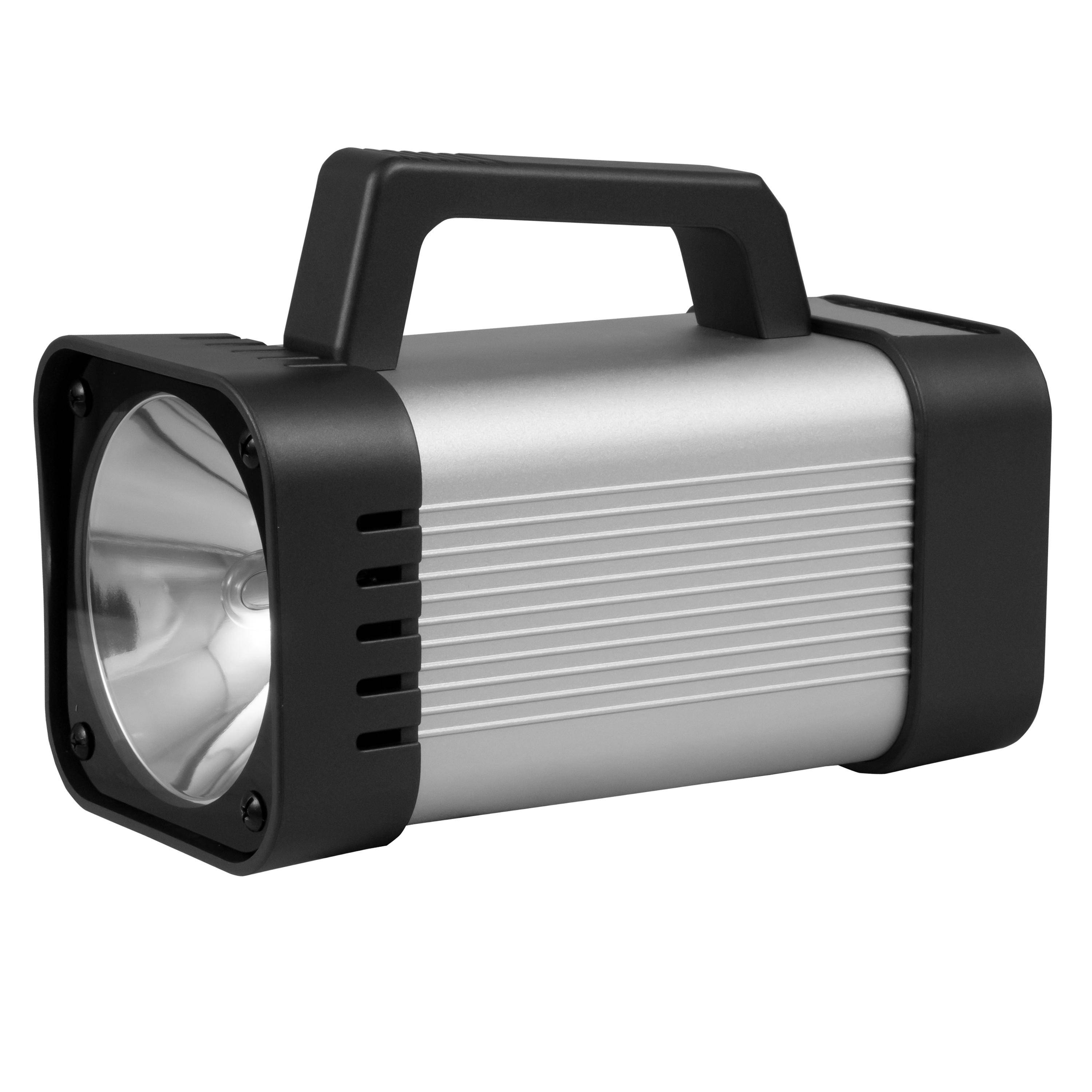

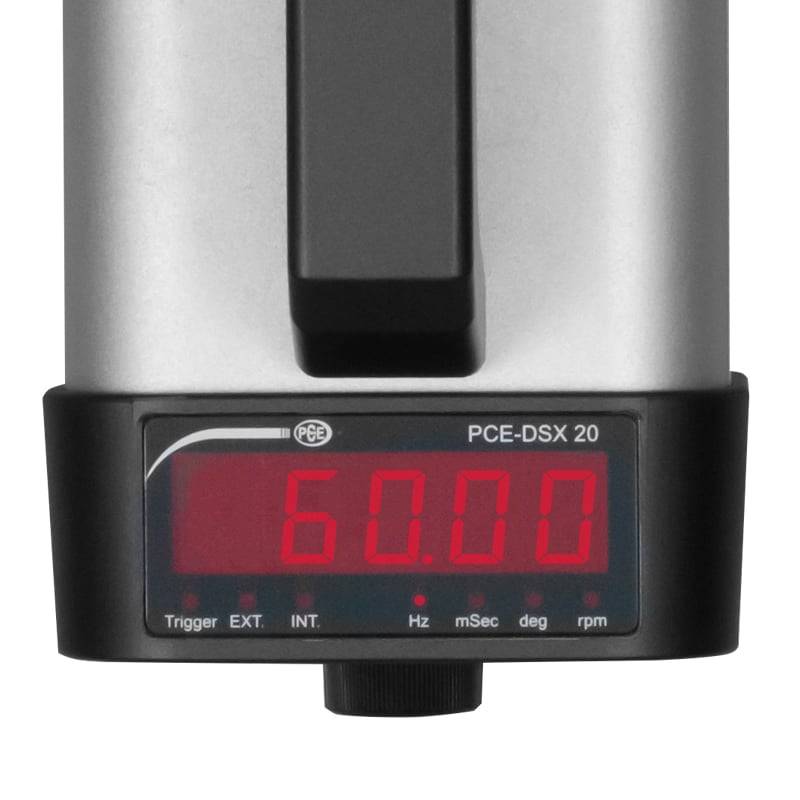

Digitalni stroboskop obično se koristi za mjerenje brzine ili vibracija ili za promatranje pokreta. Ovaj digitalni stroboskop ima mali dizajn i malu težinu. To znači da se digitalni stroboskop može lako koristiti čak i za mjerenja na teško dostupnim mjestima. Uređaj je optimalan alat za praktičara. Frekvencija bljeskanja postavlja se pomoću okretnog gumba na digitalnom stroboskopu i prikazuje se na digitalnom zaslonu. S digitalnim stroboskopom moguć je kontinuirani rad bez ikakvih problema.

Uređaj također ima trigger ulaz, koji omogućuje eksterno aktiviranje ili sinkronizaciju. Napon napajanja osiguran je preko strujnog kabela. Preko tipkovnice se može odabrati pola ili dvostruka brzina.
Područja primjene
Ovaj digitalni stroboskop je idealan alat za servisne tehničare i osoblje za održavanje industrijskih sustava i strojeva. Provjerite brzinu, sinkronizaciju ili učinite vidljivima greške koje ne možete vidjeti ni golim okom - dovedite procese u vizualni zastoj.
Stroboskop se godinama dokazao u mnogim industrijskim procesima, ali iu istraživanju i razvoju:
na sustavima za punjenje i strojevima za etiketiranje pivovara i proizvođača mineralne vode

na papiru i tiskarskim strojevima: Digitalni stroboskop se ovdje koristi za detekciju registra pri brzinama preko 60 m/min. Mreža se promatra digitalnim stroboskopom prije nego što se navije. S digitalnim stroboskopom možete učiniti vizualno vidljivim najmanje greške u procesu, kao što su pulsacije. Sljedeća slika snimljena je na fourdrinier žici stroja za papir. Sve trake i usisne čašice ispod sita koje prolaze duž tih traka radile su savršeno, osim jedne. Naravno, to nije bilo vizualno vidljivo. S digitalnim stroboskopom, izvor pogreške identificiran je vrlo finim oznakama na gotovom papiru.

na tkalačkim strojevima u tvornicama tekstila

u automobilskoj industriji

na brzohodnim strojevima i motorima: Digitalni stroboskop se prvenstveno koristi za određivanje brzine, kao što se može vidjeti na slici nasuprot. Ovo se često koristi za provjeru ili usporedbu brzine velikih brzih strojeva s podacima iz sustava upravljanja procesom ili vrijednosti brzine prikazane na digitalnom zaslonu, koji obično dolazi električnim putem iz pogona. Osovina osovine također se provjerava na koncentričnost. To čini digitalni stroboskop optimalnim alatom za pregled motora, osovina, pogonskih remena, cilindara... svega što se okreće tijekom rada.

o ventilacijskim sustavima u industriji klimatizacije

na sustavima valjanja trake u industriji čelika

Digitalni stroboskop je idealan alat gdje god se koriste rotirajući dijelovi ili u proizvodnim procesima velike količine.

Savjeti za sprječavanje nezgoda pri korištenju digitalnog stroboskopa:
Svi objekti koji se vizualno zaustave pomoću digitalnog stroboskopa kreću se velikom brzinom. Stoga uvijek održavajte sigurnu udaljenost i ne dirajte predmet ispitivanja.

Opće informacije o korištenju digitalnih stroboskopa
Slike desno pokazuju kako pravilno koristiti digitalni stroboskop kako biste proizveli točne vrijednosti ili optimalnu fotografiju ili što je uzrok npr. dvostruka brzina (umjesto 110/min je 220/min ). Ispravan postupak vrijedi općenito, naravno, čak i ako se bavimo samo primjerom pogona i pogonskog vratila." Pri pregledu samo jednog remenskog pogona lako je postići vizualno mirovanje (uvijek postoji neko istaknuto mjesto na koje možete namjestiti digitalni stroboskop). Kada gledate nekoliko klinastih remena pomoću digitalnog stroboskopa, trebali biste, npr. kada je stroj ugašen zbog popravka ili održavanja, označiti referentnu liniju pomoću krede okomito na smjer kretanja preko svih remena.

Primjer mjerenja na osovini:
Ako je osovina s impelerom dobro ili optimalno centrirana, uvijek mjerite stvarnu brzinu dok vizualno miruje. Međutim, ako impeler ima aksijalno odstupanje ili neuravnoteženost, izmjerit ćete dvostruku brzinu digitalnim stroboskopom, na primjer. Ova činjenica često dovodi do netočnih procjena u operacijama na licu mjesta.

Ovaj tekst je strojno preveden.

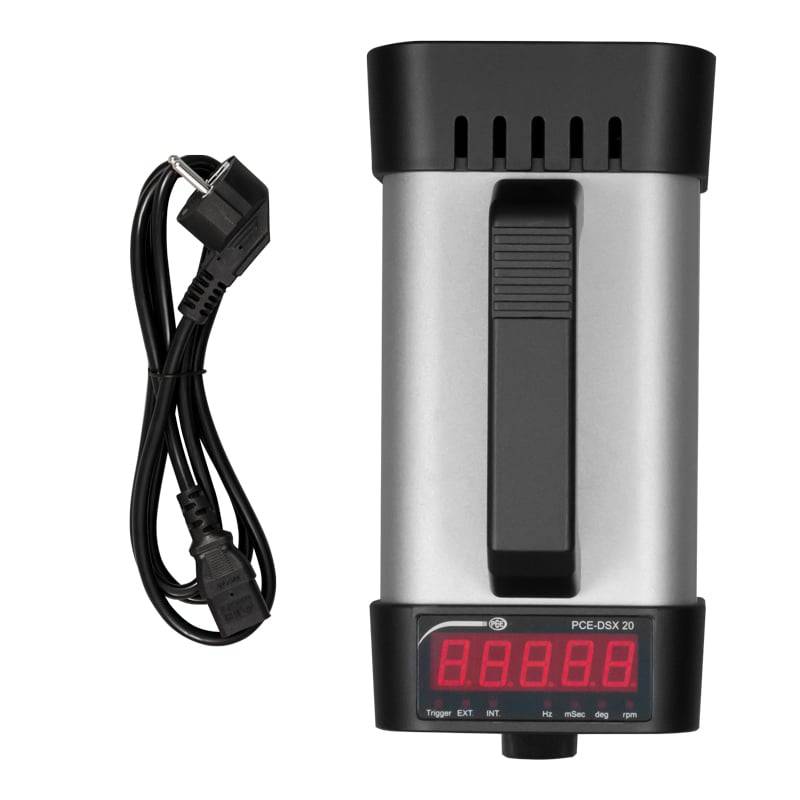

Isporuka uključuje

1 x digitalni stroboskop PCE-DSX 20

1 x ulazni konektor okidača

1 x IEC kabel

1 upute za rukovanje.

Značajke

Frekvencija bljeskanja

Pomak faze

Varnost izdelkov (GPSR)

Proizvajalčeva koda: PCE-DSX 20

EAN koda: 4250348719881

Registrirana blagovna znamka: PCE Instruments

Ime proizvajalca: PCE Deutschland GmbH

Naslov proizvajalca: Im Langel 26

Poštna številka proizvajalca: 59872

Kraj proizvajalca: Meschede

Država proizvajalca: Germany

Telefon proizvajalca: +49290397699480

Elektronski kontakt proizvajalca: https://www.pce-instruments.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Podatkovna tablica 3193003 PCE Instruments led stroboskop bijela

  Upute za rad i sigurnost 3193003 PCE Instruments led stroboskop bijela
