Opis

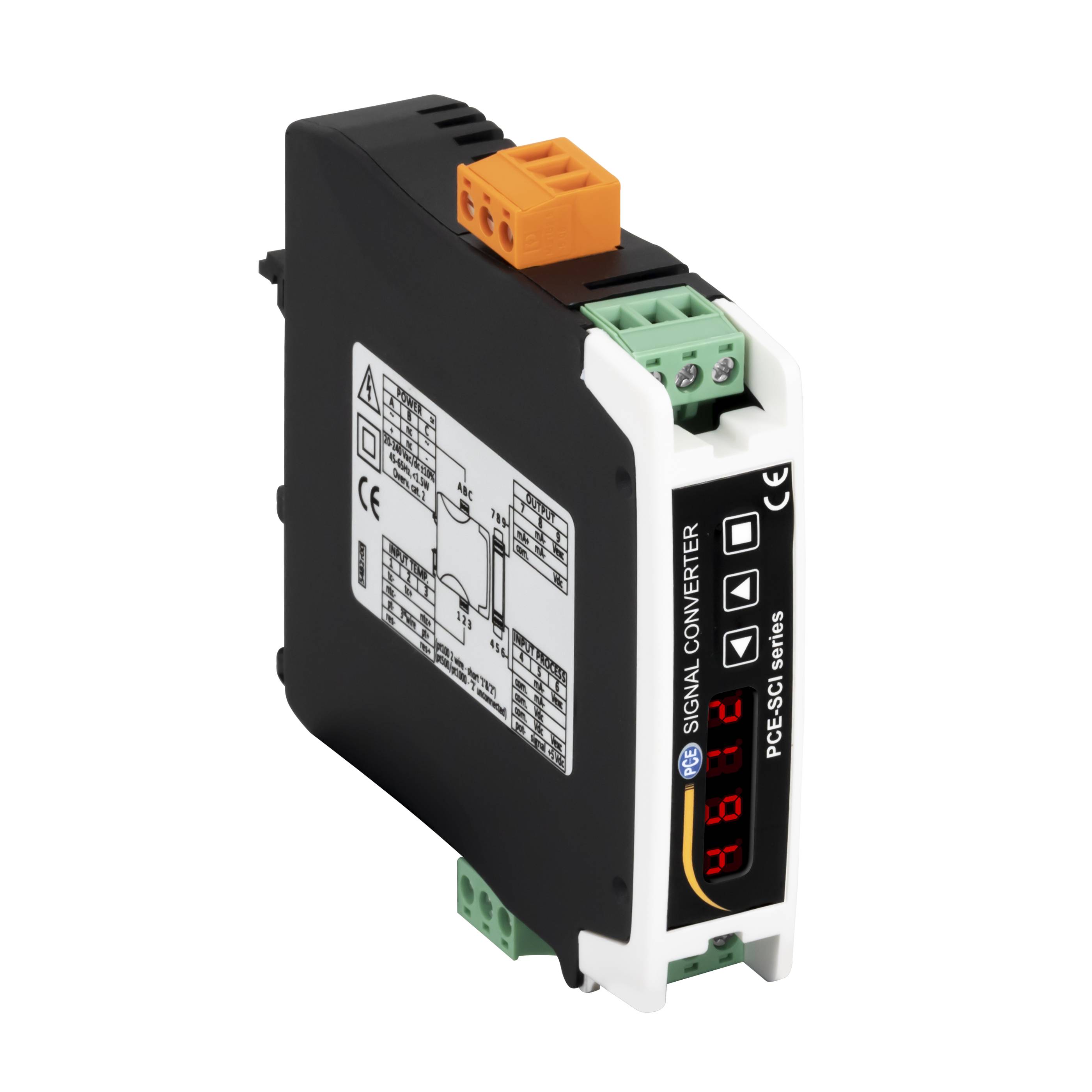

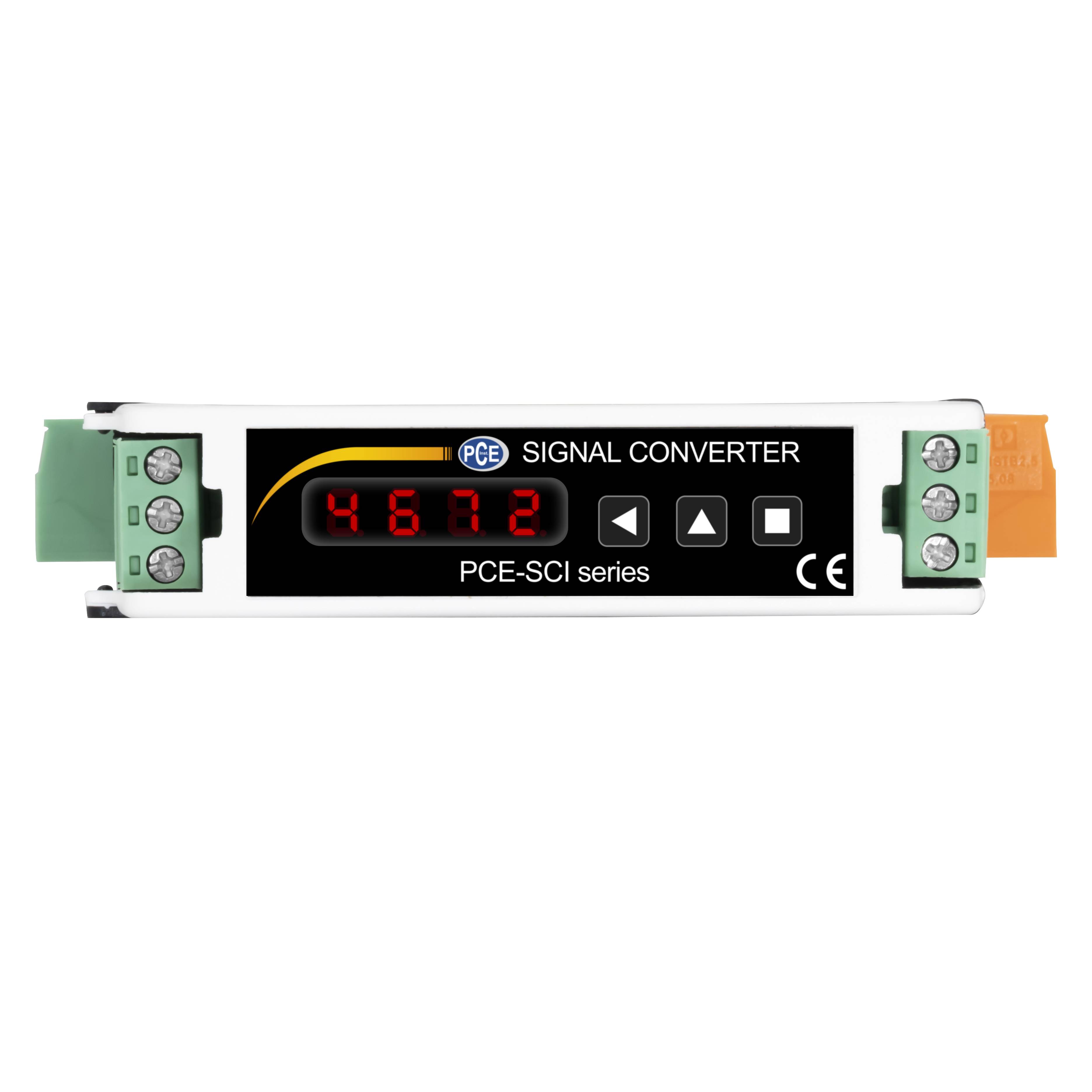

Izolacijski pretvarač signala pretvara analogni ulazni signal u odgovarajući analogni izlazni signal. Ulazni i izlazni signali iz izolacijskog pretvarača signala potpuno su galvanski odvojeni. Ulazni i izlazni raspon se postavlja pomoću dvije tipke. Vrsta postavke prikazana je na unutarnjem LED zaslonu.

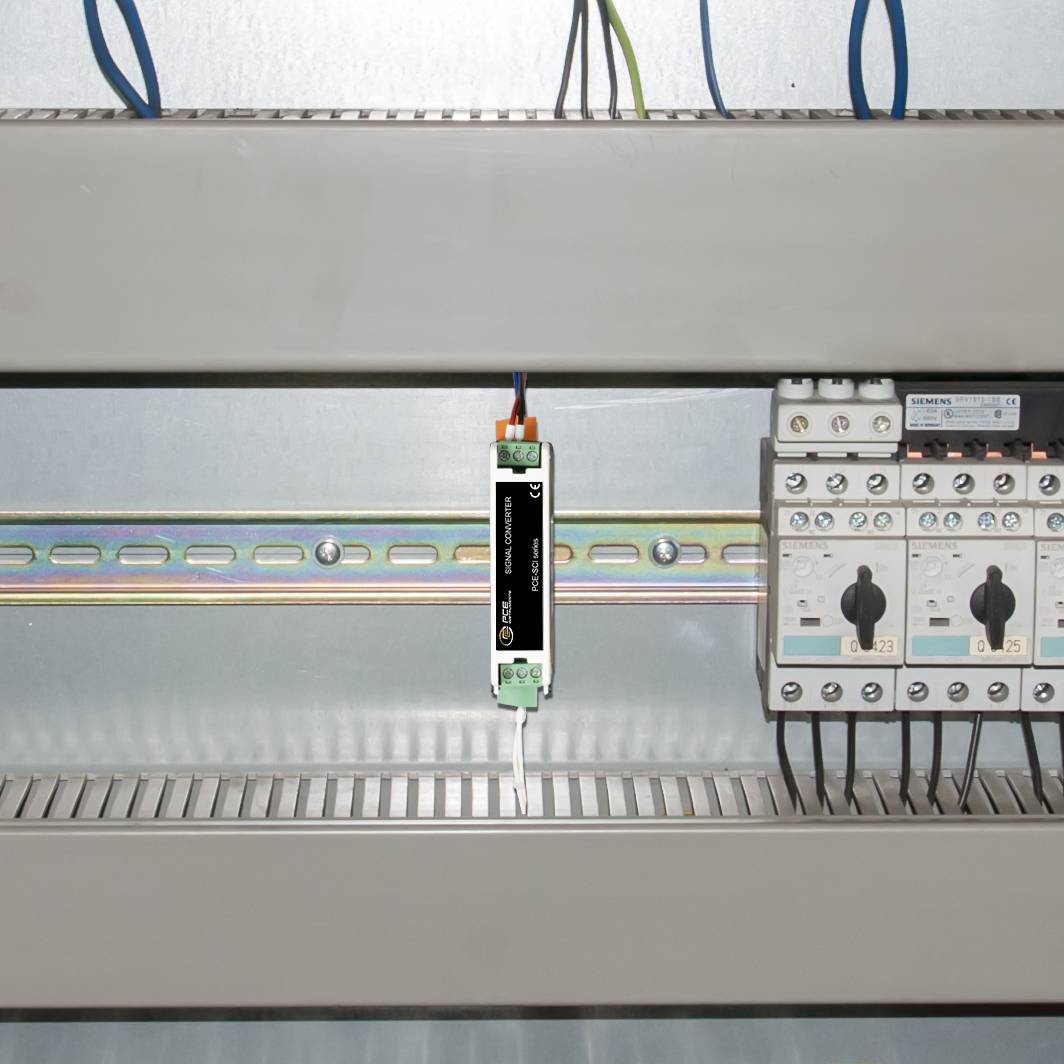

Preko 100 različitih kombinacija ulaza i izlaza, kao i slobodno skaliranje unutar postavljenih raspona, čine ovaj izolacijski pretvarač signala univerzalno primjenjivim uređajem i štede skupo i dugotrajno skladištenje različitih vrsta. Budući da se ulazni i izlazni rasponi mogu postaviti identično, pretvarač signala također se može koristiti za galvansko odvajanje. Izolacijski pretvarač signala jednostavno se pričvrsti na C ili top-hat tračnicu. Izolacijski pretvarač signala može raditi s naponom između 18... 265 V AC/DC
Ovaj tekst je strojno preveden.
Isporuka uključuje
1 x izolacijski pretvarač signala PCE-SCI-P
1 upute za rukovanje.
Navodila za uporabo
Podatkovna tablica 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P razdvojni pretvarač 1 St.
Tehnički podaci
dim. |
(D x Š x V) 106 x 108 x 22.5 mm |
---|---|
Teret |
10 |
Sadržaj |
1 St. |
Visina |
22.5 mm |
Dužina |
106 mm |
Širina |
108 mm |
Konfiguracija |
potenciometar |
Priključak |
priključna letva |
Vrsta senzora (Razdvojno pojačalo) |
PT100 |
Tip |
PCE-SCI-P |
Poprečni presjek fleksibilan (maks.) |
2.5 mm² |
Poprečni presjek fleksibilni (min.) |
0.25 mm² |
Poprečni presjek kruti (maks.) |
2.5 mm² |
Poprečni presjek kruti (min.) |
1 mm² |
Ulazni signal maks. (struja) |
20 mA |
Ulazni signal maks. (napon) |
15 V |
min. pogonski napon |
18 V DC/AC |
Potrošnja struje |
3 W |
Pogonski napon |
18 - 265 V |
Pogonski napon maks. |
265 V |
Maks. temperatura okoline |
70 °C |
Min. temperatura okoline |
-20 °C |
Ulazni signal (napon) |
10 |
Izlazni signal (Napon) |
0-10 |
Vrsta proizvoda |
razdvojni pretvarač |
