Opis
Izolacijski pretvarač signala ima podesivo mjerno područje od 0 ... 600 V AC/DC i stoga može mjeriti širok raspon napona. Na primjer, moguće je spojiti izolacijski pretvarač signala na opskrbni vod kako bi se pratio primijenjeni napon. Osim mjerenja napona, izolacijski pretvarač signala također može izravno mjeriti struju s maksimalnim podesivim rasponom mjerenja od 0 ... 5 A AC/DC. Kako bi se proširio raspon struje, na izolacijski pretvarač signala može se spojiti strujni transformator. Izmjerena vrijednost se zatim pretvara izolacijskim pretvaračem signala u standardizirani analogni signal od 4 ... 20 mA ili 0 ... 10 V. Izolacijski pretvarač signala stoga je idealno proširenje sustava upravljanja procesom.

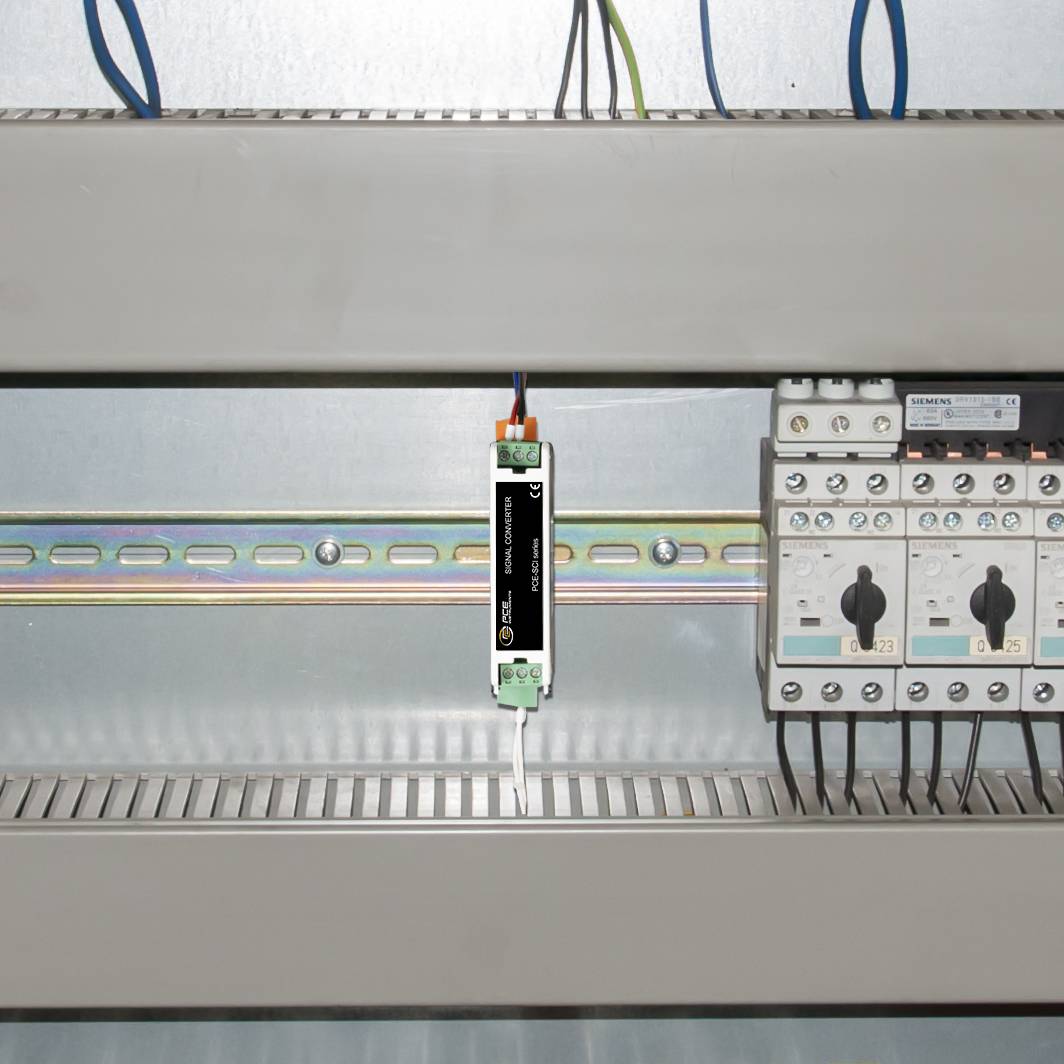

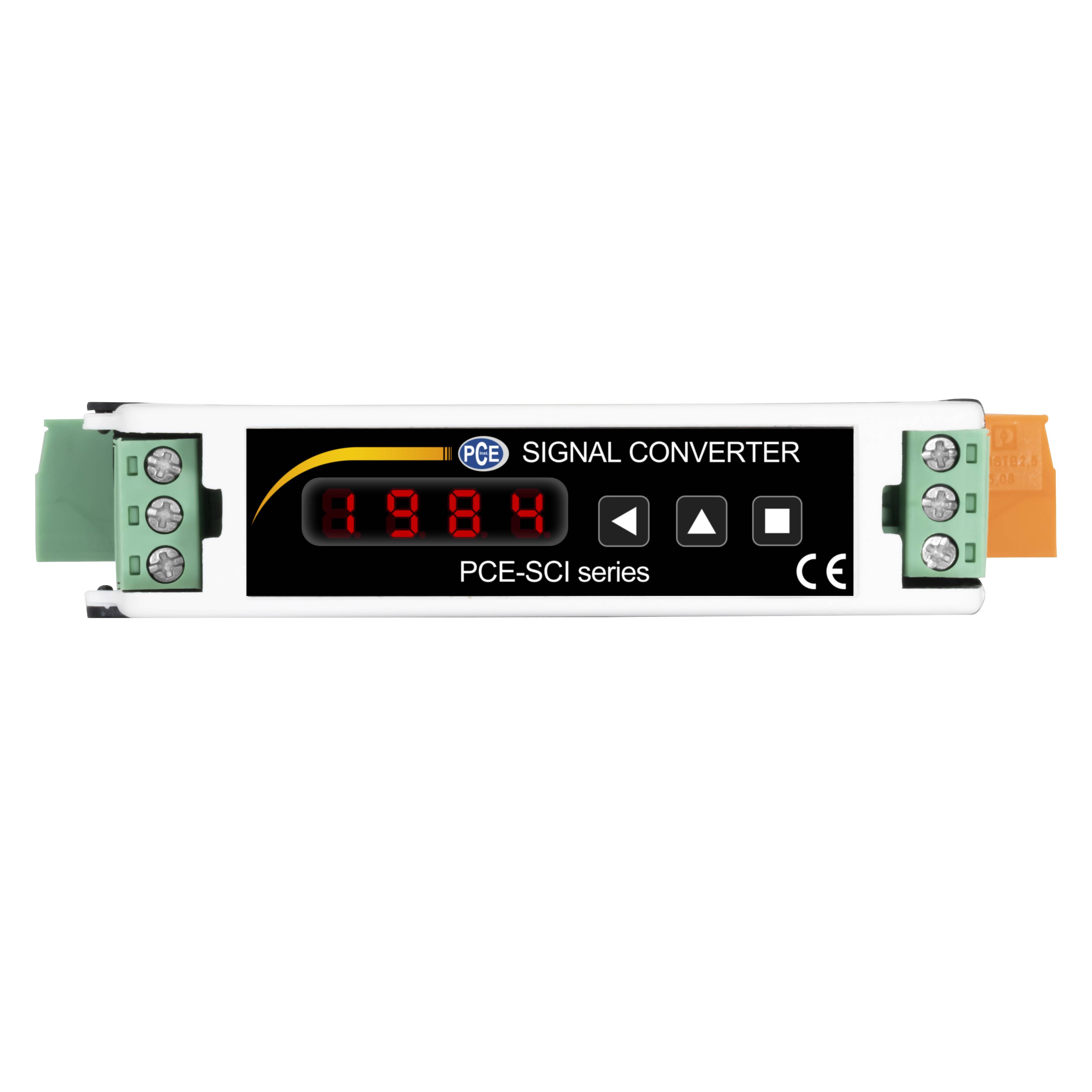

Budući da se ulazni i izlazni rasponi mogu postaviti identično, izolacijski pretvarač signala može se koristiti za galvansko odvajanje. Izolacijski pretvarač signala se konfigurira izravno putem tipkovnice. To znači da za postavke pretvarača signala nije potreban dodatni kabel ili softver. Izolacijski pretvarač signala montiran je na DIN gornju šinu. Pretvarač signala radi s naponom od 18... 265 V AC/DC na frekvenciji od 45... 65 Hz.
Ovaj tekst je strojno preveden.
Isporuka uključuje
1 x izolacijski pretvarač signala PCE-SCI-L
1 upute za rukovanje.
Navodila za uporabo
Podatkovna tablica 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L razdvojni pretvarač 1 St.
Tehnički podaci
dim. |
(D x Š x V) 106 x 108 x 22.5 mm |
---|---|
Teret |
10 |
Sadržaj |
1 St. |
Visina |
22.5 mm |
Dužina |
106 mm |
Širina |
108 mm |
Konfiguracija |
potenciometar |
Priključak |
priključna letva |
Vrsta senzora (Razdvojno pojačalo) |
PT100 |
Tip |
PCE-SCI-L |
Poprečni presjek fleksibilan (maks.) |
2.5 mm² |
Poprečni presjek fleksibilni (min.) |
0.25 mm² |
Poprečni presjek kruti (maks.) |
2.5 mm² |
Poprečni presjek kruti (min.) |
1 mm² |
Ulazni signal maks. (struja) |
20 mA |
Ulazni signal maks. (napon) |
15 V |
min. pogonski napon |
18 V DC/AC |
Potrošnja struje |
3 W |
Pogonski napon |
18 - 265 V |
Pogonski napon maks. |
265 V |
Maks. temperatura okoline |
70 °C |
Min. temperatura okoline |
-20 °C |
Ulazni signal (napon) |
10 |
Izlazni signal (Napon) |
0-10 |
Vrsta proizvoda |
razdvojni pretvarač |
