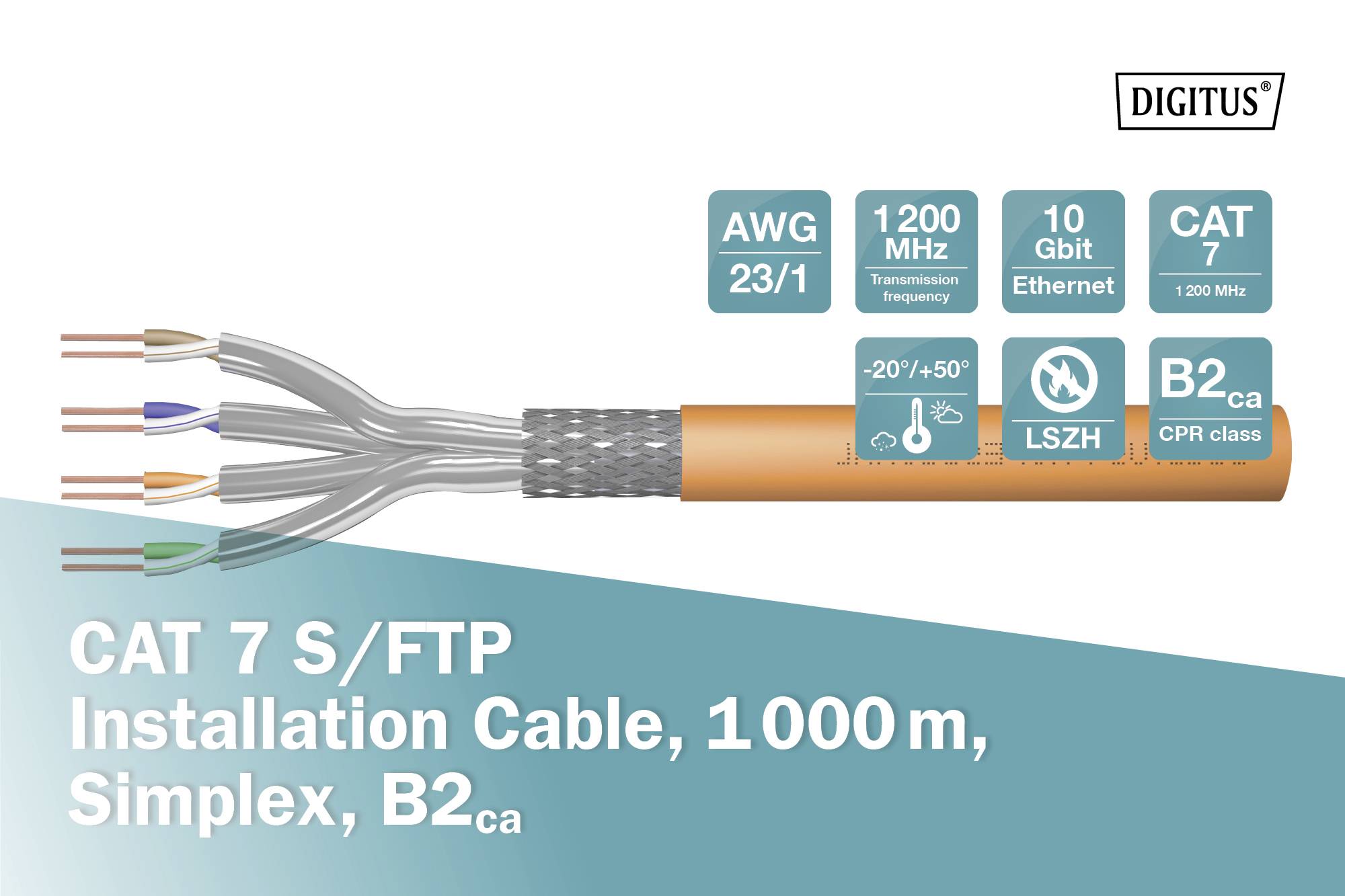

Instalacijski kabel Digitus Cat 7 dizajniran je za korištenje u strukturiranim podatkovnim centrima i kabliranje zgrada u skladu s ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kabel je idealan za prijenos analognih i digitalnih podataka i podržava POE i POE+. Zaštitna struktura sastoji se od pojedinačno oklopljenih parova s pokositrenom bakrenom pletenicom, koja osigurava izvrsnu zaštitu i električne vrijednosti.


Ovaj tekst je strojno preveden.

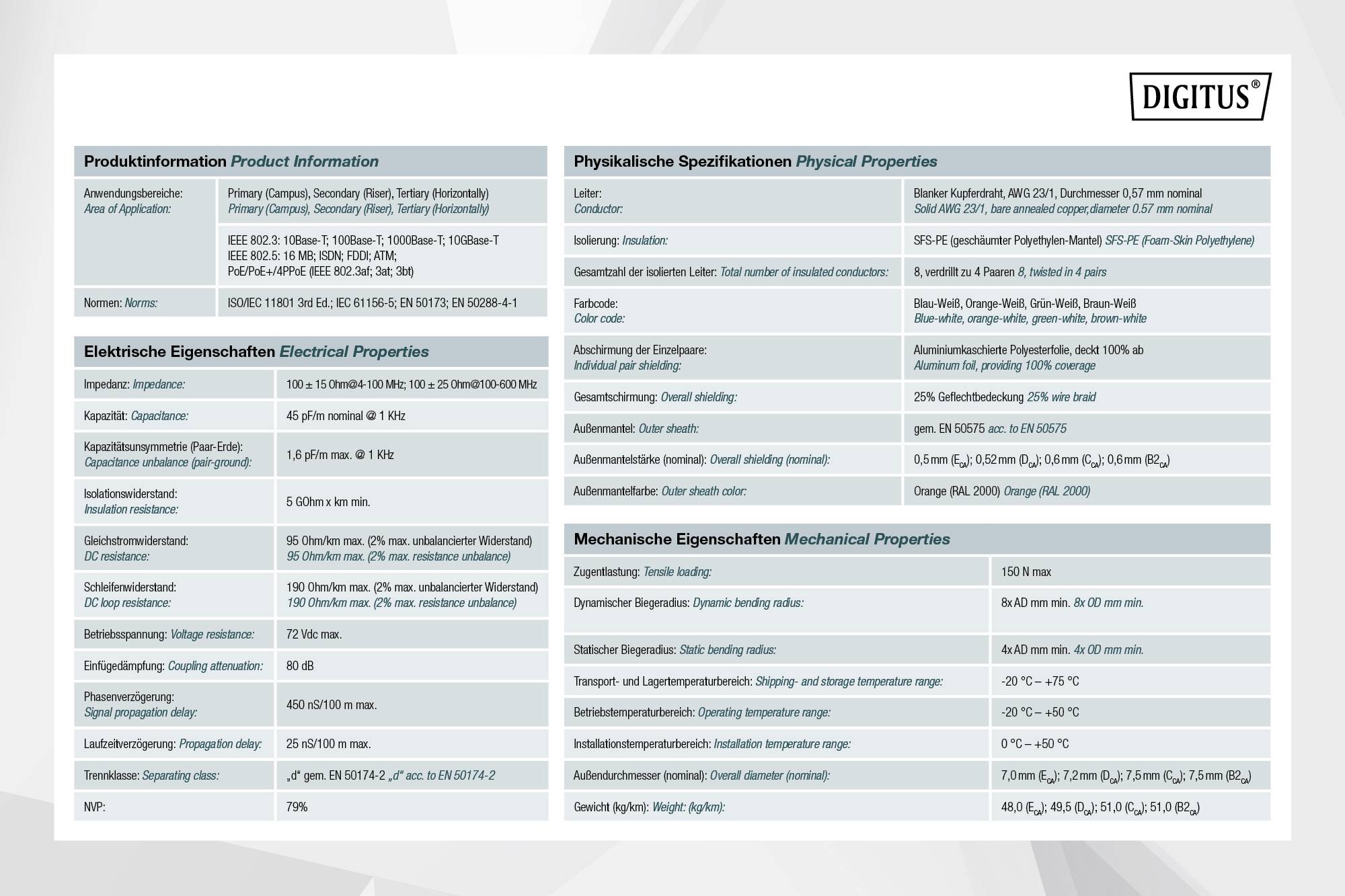

Značajke

Provodnik: gola bakrena žica, AWG 23/1

Sustav(i) za ocjenjivanje i provjeru postojanosti svojstava: Sustav 3

Izolacija: SFS-PE (plašt od pjenastog polietilena)

Ukupan broj izoliranih vodiča: 8, upletenih u 4 para

Šifra boja: plavo-bijela, narančasto-bijela, zeleno-bijela, smeđe-bijela

Zaštita pojedinačnih parova: poliesterska folija laminirana aluminijem, pokriva 100%

Cjelokupna zaštita: bakrena pletenica

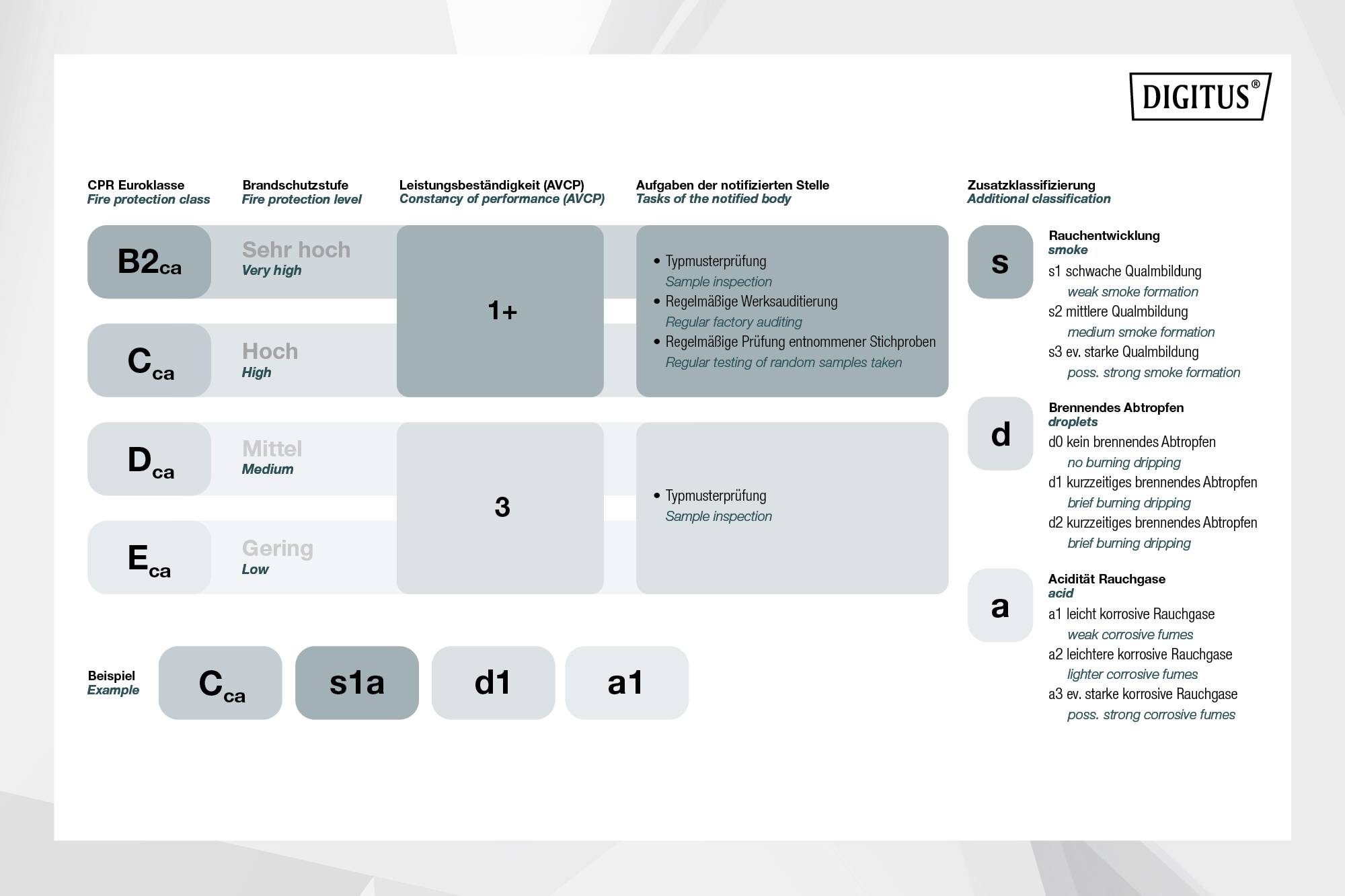

Vanjski omotač: Eca do B2ca prema EN 50575; LSZH

Debljina vanjskog plašta (nominalno): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)

Boja: Narančasta (RAL 2008)

Mehanička svojstva:

Rasterećenje naprezanja: 150N max.

Dinamički polumjer savijanja: 8x OD mm min.

Statički polumjer savijanja: 4x OD mm min.

Raspon temperature transporta i skladištenja: -20 °C do +60 °C

Raspon radne temperature: -20°C do +50°C

Raspon temperature ugradnje: 0°C do +50°C

Vanjski promjer simplex (nominalno): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)

Masa (kg/km): 49,5 kg (Eca); 51kg (Dca), 53kg (Cca); 53 kg (B2ca)

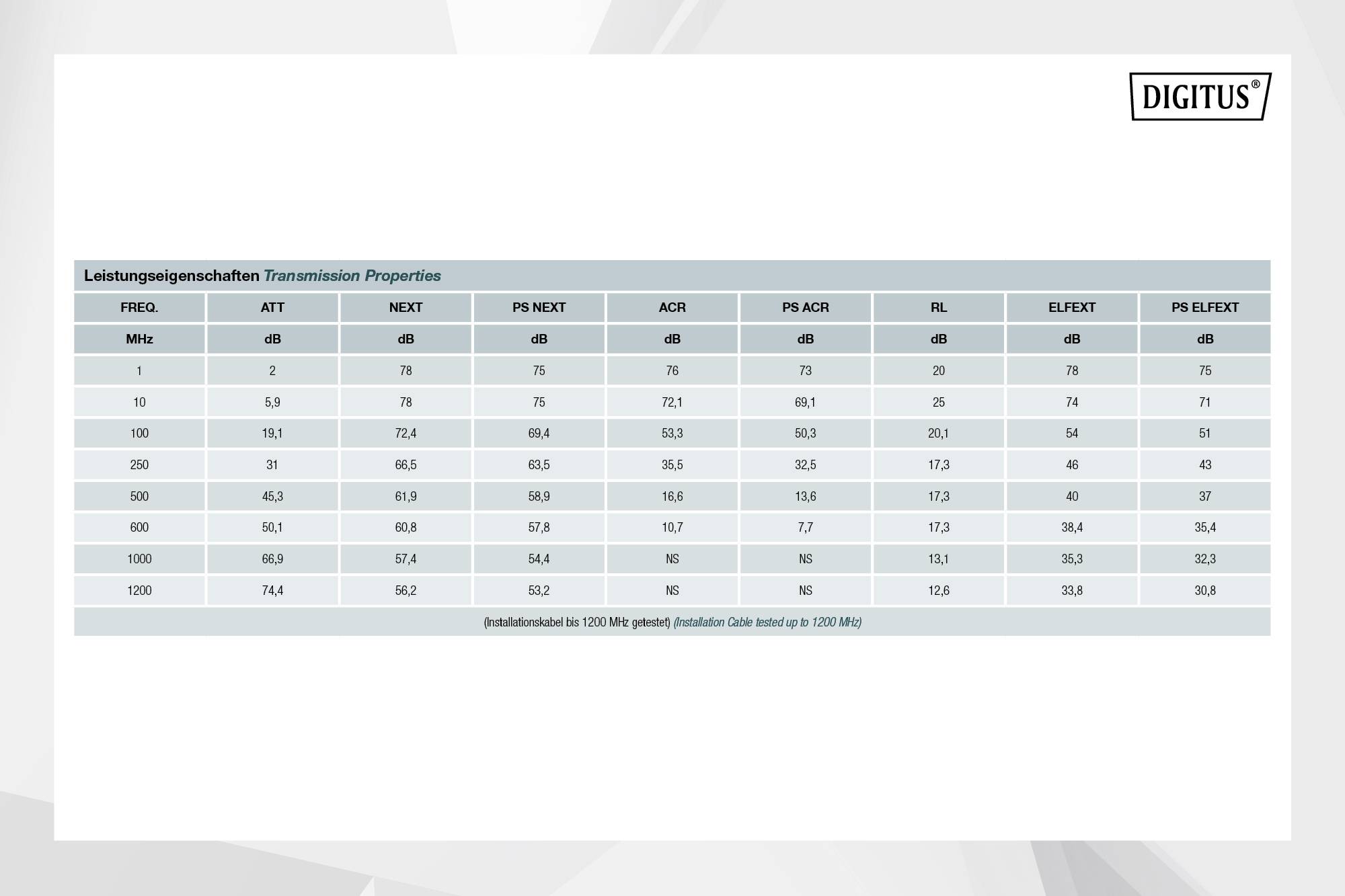

Električna svojstva:

Impedancija: 100±15 ohma @ 4 - 1000 MHz; 100±25 OHM @ 100-600MHz

Kapacitet: 45 pF/m nominalno @ 1 KHz

Neuravnoteženost kapaciteta (uzemljeni par): 1,6 pF/m max. pri 1 KHz

Izolacijski otpor: 5 GOhm x km min.

DC otpor: 95 ohma/km maks. (2% maks. neuravnoteženog otpora)

Otpor petlje: 190 ohma/km maks. (2% maks. neuravnoteženog otpora)

Radni napon: 72 Vdc max.

Vanjski omotač: Dca-s2 d1 a1 prema EN 50575; LSZH

Gubitak spojke: CA-tip 1b

Fazno kašnjenje: 450 nS/100 m max.

Tranzitno vrijeme kašnjenja: 10 nS/100 m max.

Klasa razdvajanja: “d” prema EN 50174-2

NVP: 79%

Asortiman: instalacijski kabel s upletenim paricama

Kategorija: CAT 7

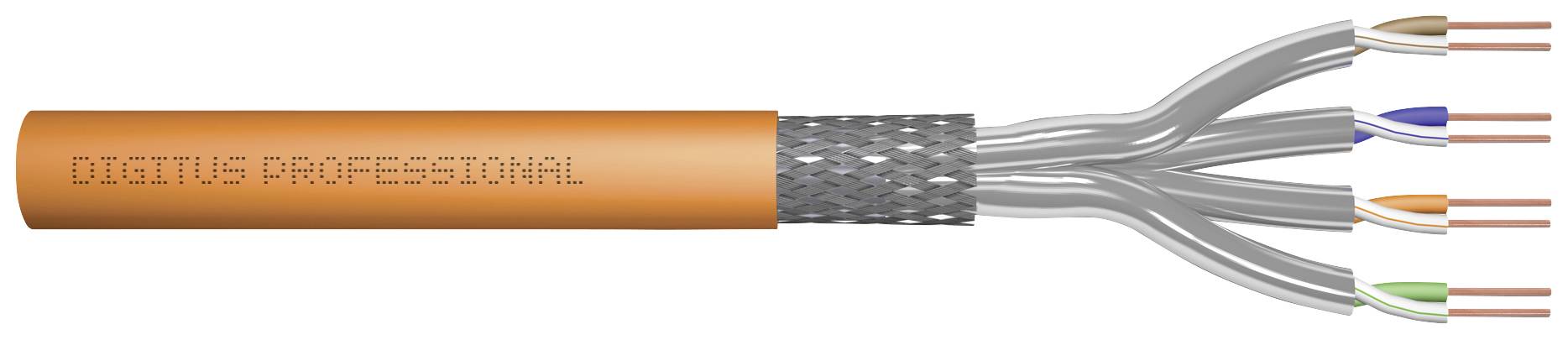

Zaštita: S-FTP, parovi zaštićeni metalnom folijom i pletenicom

BauPVO: B2ca

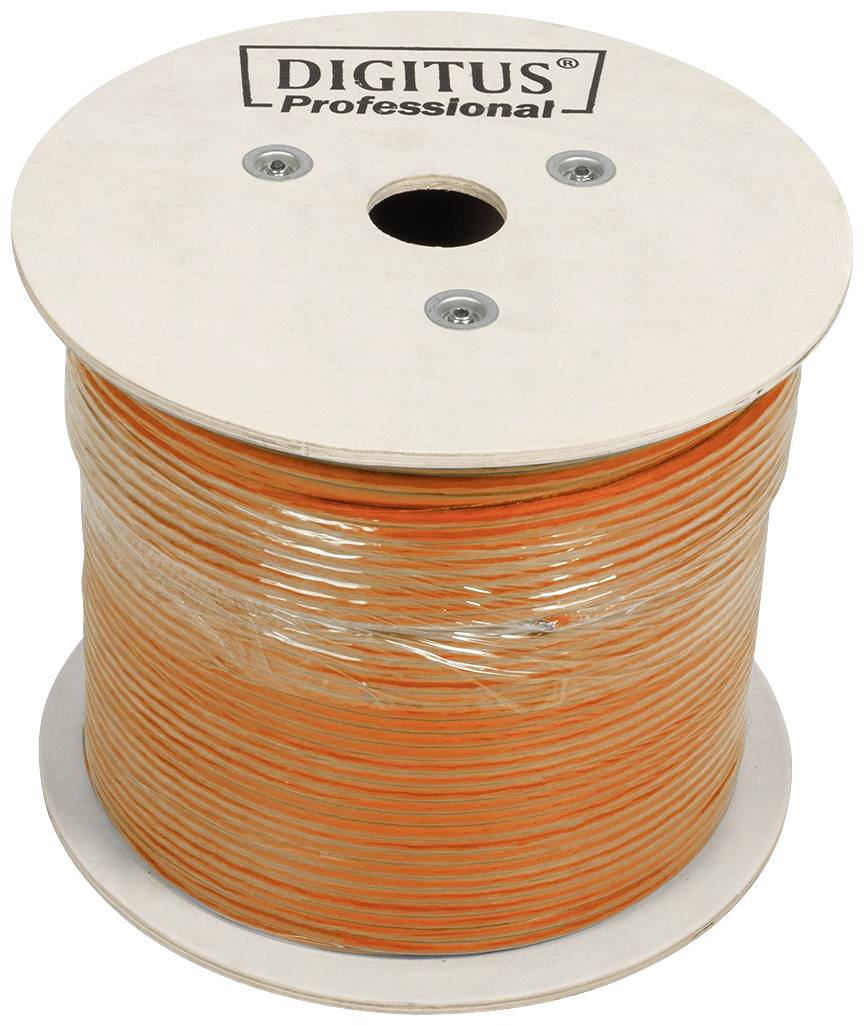

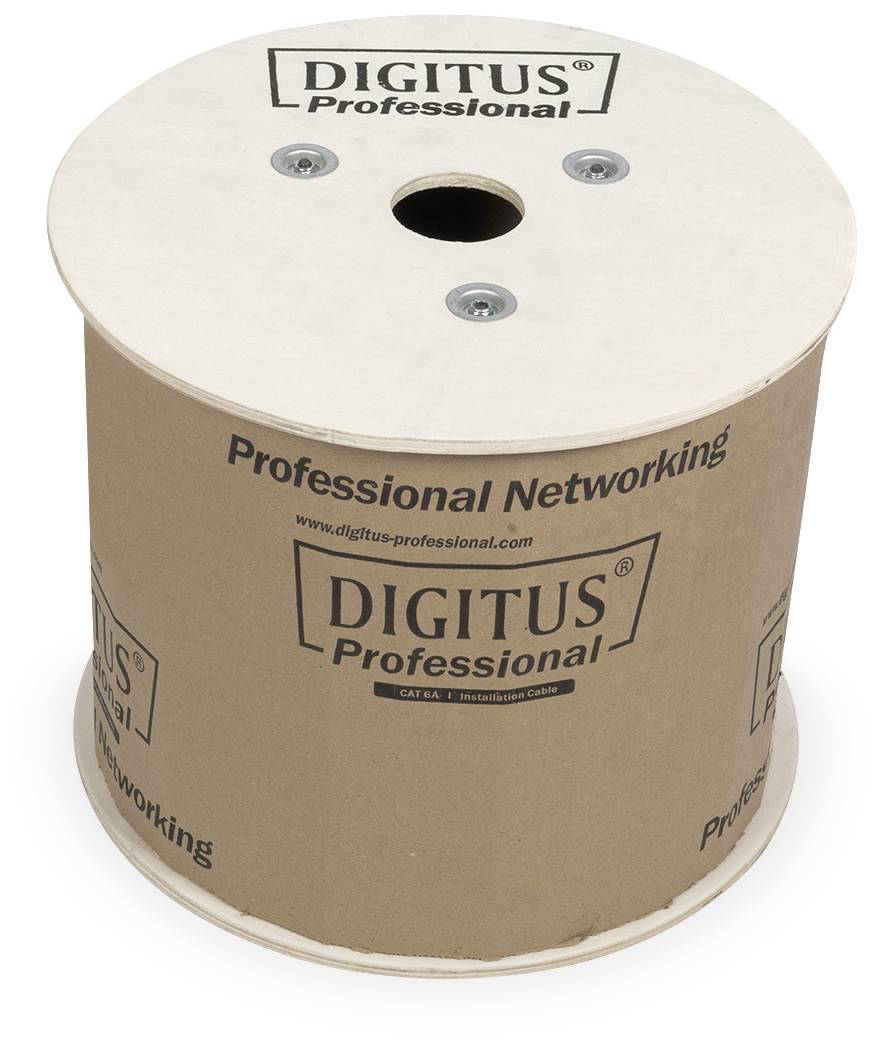

Dužina: 1000 m

Boja narančasta

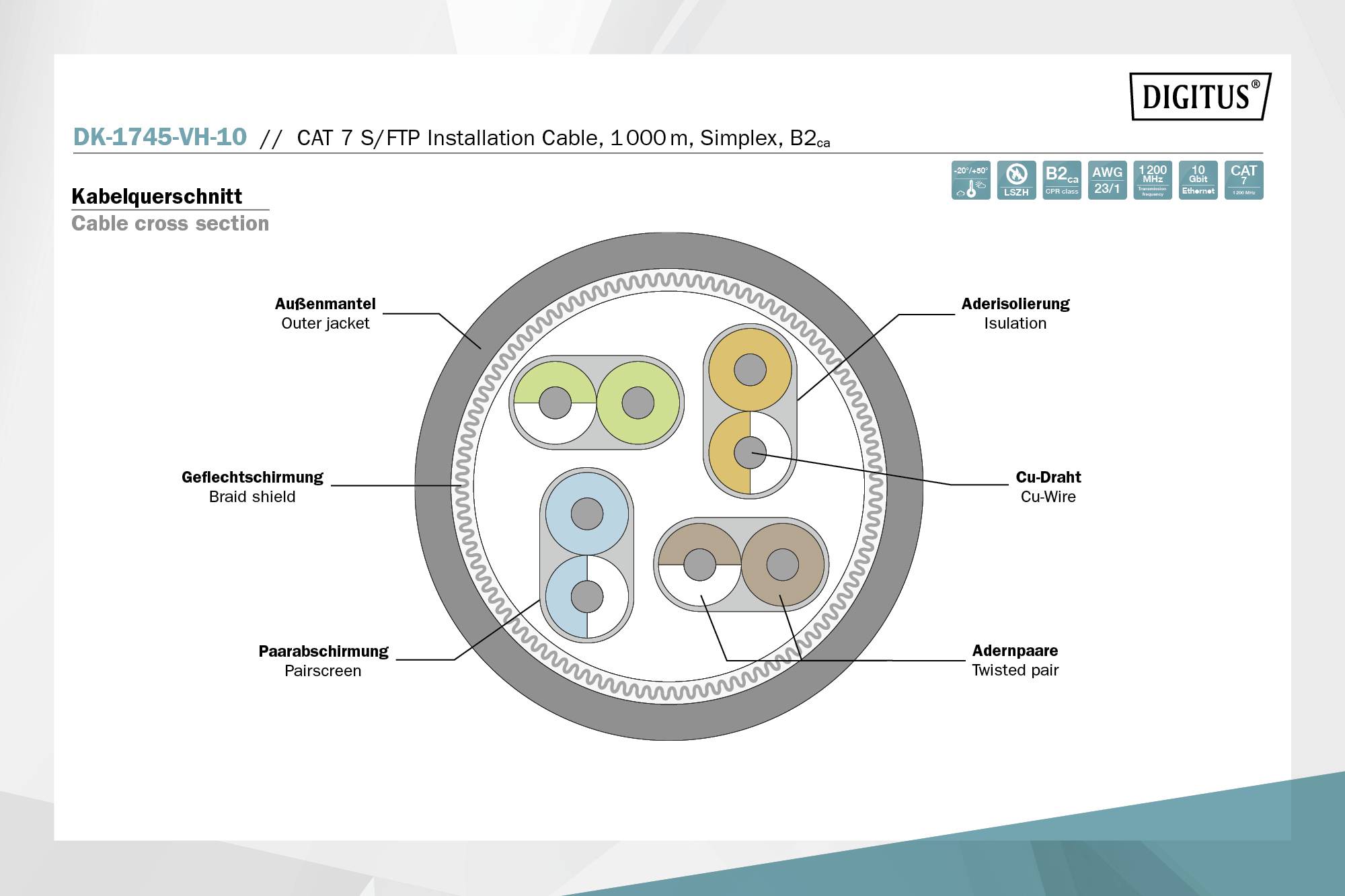

Konstrukcija kabela: 4 x 2 AWG 23/1, puna upredena parica

Kaput: LSOH

Varnost izdelkov (GPSR)

Proizvajalčeva koda: DK-1745-VH-10

EAN koda: 4016032435891

Registrirana blagovna znamka: Digitus

Ime proizvajalca: Assmann Electronic GmbH

Naslov proizvajalca: Auf dem Schüffel 3

Poštna številka proizvajalca: 58513

Kraj proizvajalca: Lüdenscheid

Država proizvajalca: Germany

Telefon proizvajalca: +4923515540

Elektronski kontakt proizvajalca: https://www.digitus.info/en/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
