Opis
Zaštitni sklopni uređaji s komunikacijskim i mjernim funkcijama
Zaštitni sklopni uređaji s komunikacijskim i mjernim funkcijama bitna su komponenta SENTRON digitalizacijskih rješenja.
Raspoloživost postrojenja povećava se ranim odgovorom na poruke upozorenja. Zaštitne funkcije i dalje pružaju sigurnu i pouzdanu zaštitu u završnom strujnom krugu. Funkcija komunikacije i mjerenja, pak, olakšava pronalaženje uzroka kvarova prijavljivanjem uzroka koji ga je izazvao, što zauzvrat omogućuje izvođenje zaključaka o kvarovima opreme. Dodatnu prednost pružaju integrirani brojači radnih sati i okidača, koji doprinose boljem planiranju održavanja. Osim toga, zaštitni sklopni uređaji s mjernim i komunikacijskim funkcijama bilježe električne parametre poput energije, aktivne snage, struje, napona, mrežne frekvencije i temperature. To povećava transparentnost i omogućuje analizu potrošnje energije u konačnim krugovima. Postavljanjem pragova alarma i dodatnim mjerenjem diferencijalnih struja u nekoliko frekvencijskih raspona, moguća je precizna lokalizacija uzroka kvara.
Zbog svog kompaktnog dizajna, zaštitni sklopni uređaji idealni su za tržište naknadne ugradnje, kao i za nove zgrade. Sustav se može jednostavno pustiti u rad pomoću SENTRON Powerconfig PC softvera ili SENTRON Powerconfig mobile za mobilne uređaje.

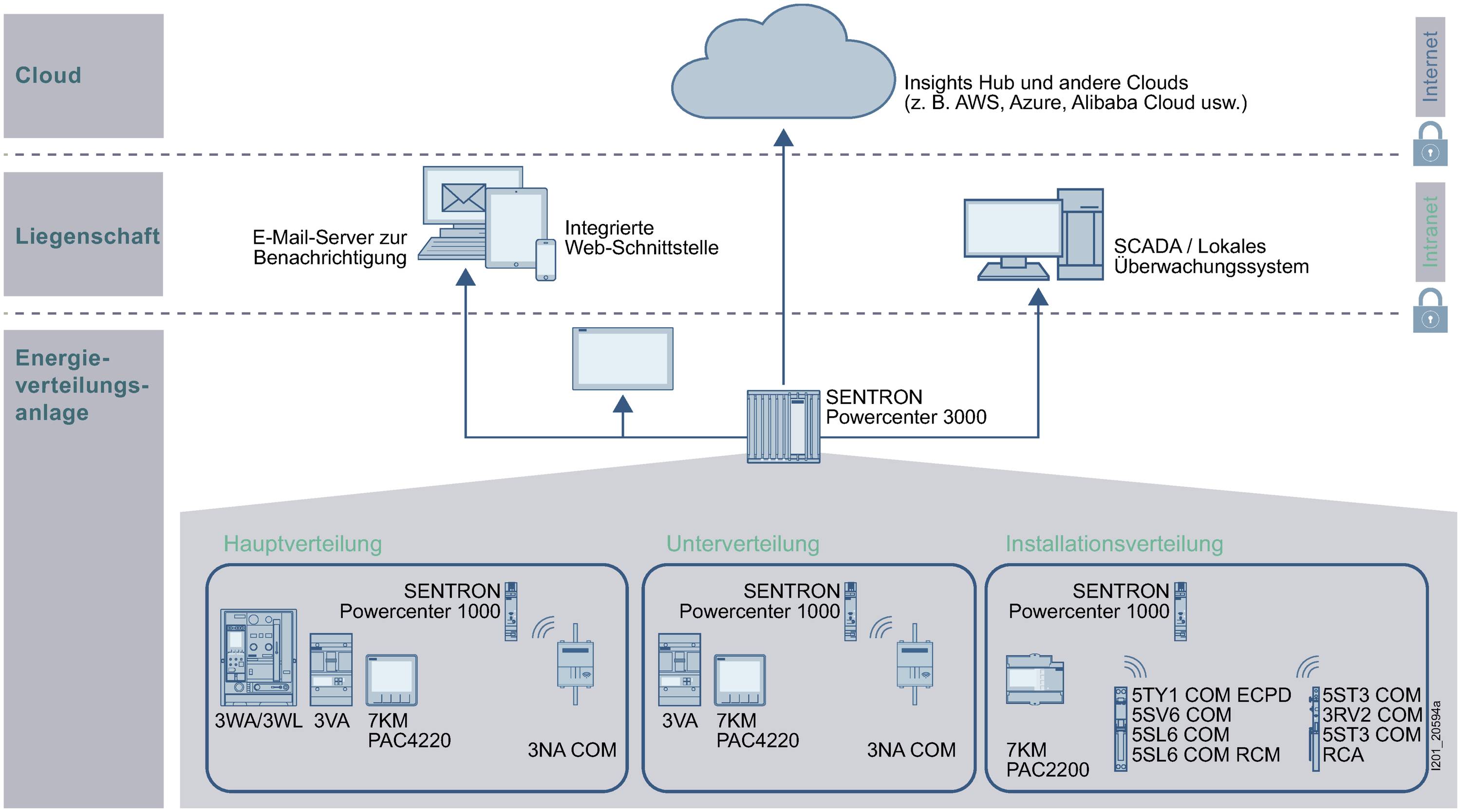

SENTRON Powercenter 1000 primopredajnik podataka je srce sustava komunikacijski sposobnih zaštitnih sklopnih uređaja. Ovo prikuplja izmjerene vrijednosti s povezanih zaštitnih sklopnih uređaja i prenosi ih u nadređene sustave. Izmjerene vrijednosti s do 24 SENTRON uređaja s mogućnošću komunikacije bežično se prenose u SENTRON Powercenter 1000, koji pohranjuje odabrane podatke do 30 dana. Sustavi više razine mogu pristupiti podacima putem sučelja primopredajnika podataka. Ili lokalno putem Bluetooth®-a ili putem Etherneta u lokalnoj mreži. Koristi se Modbus TCP protokol koji se može lako integrirati u druge sustave.

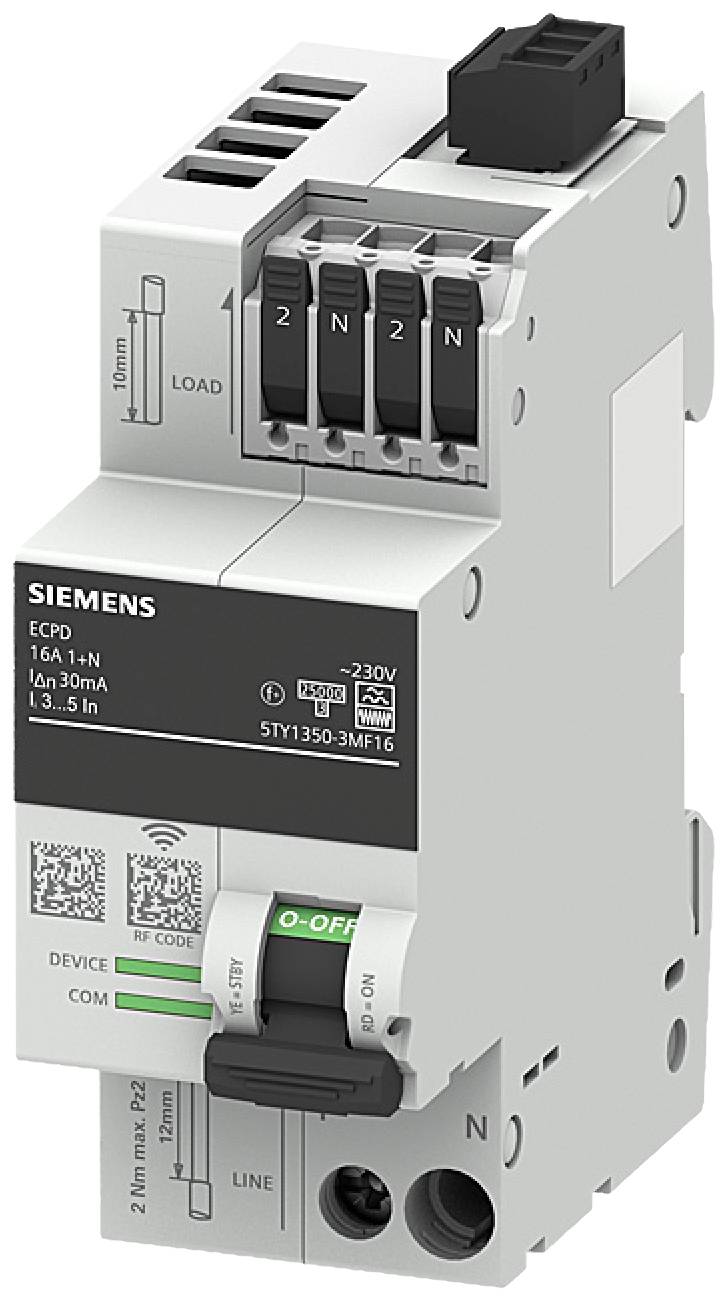

Zahvaljujući svom inovativnom konceptu, elektronički prekidači 5TY1 COM kombiniraju danas poznate funkcije zaštite i praktičnosti na način koji do sada nije viđen. Funkcije - osim osnovnih funkcija - mogu se aktivno uključivati i isključivati te parametrizirati, tako da je moguća prilagodba odgovarajućoj primjeni. Ovi uređaji su podržani u Powercenteru 1000 počevši od verzije firmvera 3.0.

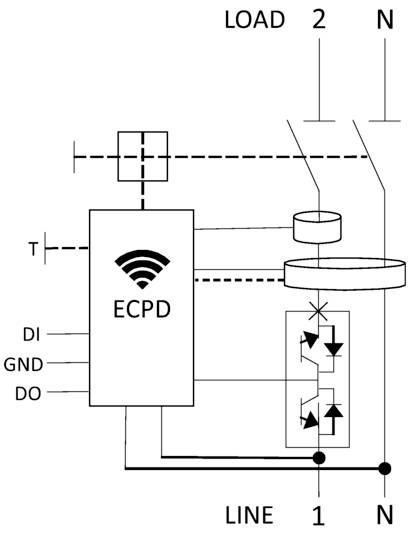

Uz već poznate mjerne funkcije, sada postoji mogućnost promjene zaštićenih parametara, što znači da se ovisno o uzroku okidanja (npr. kratki spoj / preopterećenje), ponašanje uređaja sada može individualno prilagoditi. U uređaju postoji novo stanje koje se naziva stanje pripravnosti (STBY). To omogućuje prebacivanje pomoću poluvodiča snage između UKLJUČENO (vodljivo, poput današnjih zaštitnih sklopnih uređaja) i STBY (nevodljivo / visokootporno), na primjer za isključivanje neželjenih gubitaka kod potrošača u stanju pripravnosti ili za njihovo ponovno uključivanje nakon isključenja zbog preopterećenja.
Drugi zaštićeni parametar omogućuje promjenu osjetljivosti RCD-a sa standardne (22,5 mA) na osjetljivu (18,0 mA) ili robusnu (27,0 mA) kako bi odgovarala odgovarajućoj primjeni.
Nadalje, uređaj ima integrirano samotestiranje koje ciklički prati uređaj u potrazi za anomalijama i, ako je potrebno, isključuje ga kako bi se postiglo sigurno stanje.
Postoje verzije s različitim snagama struje, koje se također mogu individualno podešavati.
Nazivni napon je 230 V AC, ali uređaj je funkcionalan u rasponu od 85 do 255 V. Osim toga, integrirana POP funkcija (Power Overvoltage Protection - zaštita od prenapona) može se aktivirati (zadano = aktivno) kako bi se zaštitili priključeni potrošači od prenapona.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 5TY13503MF16
EAN koda: 4047624417063
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Sadržaj |
1 St. |
|---|---|

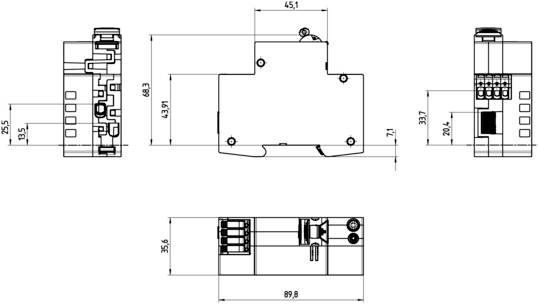

| dim. |
(Š x V x D) 36 x 90 x 70 mm |
| Boja |
višebojna |
| Dubina |
70 mm |
| Visina |
90 mm |
| Širina |
36 mm |
| Izvedba |
1-fazni |
| Nazivna diferencijalna struja |
0.03 A |
| Izvedba |
ECPD 1+N |
| Nazivni napon |
230 V |
| Broj prekidne snage |
16 A |
| Broj polova |
2 |
| Vrsta |
5TY1 |
| Karakteristike okidanja |
F |
| Vrsta proizvoda |
elektronički zaštitni sklopni uređaj |
