Opis

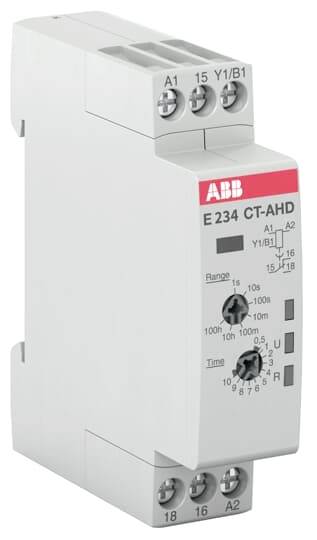

Vremenski releji serije CT-D u izvedbi MDRC smješteni su u kućište širine samo 17,5 mm i uklapaju se u sve uobičajene instalacijske i razvodne ormare. CT-D serija je poveznica između industrijskog i instalacijskog dizajna. Za maksimalnu fleksibilnost u korištenju dostupno je 10 pojedinačnih i 2 višenamjenska uređaja sa 7 vremenskih funkcija. Uređaji imaju 4 ili 7 vremenskih raspona koji se mogu postaviti od 0,05 sekundi do 100 sati. Njegov ulaz širokog napona omogućuje upotrebu širom svijeta.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1SVR500110R0000
EAN koda: 4013614350665
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
vremenski relej |
|---|---|
| Tip |
CT-AHD.12 |
| Priključak |
vijak |
| min. pogonski napon |
24 V DC/AC |
| Pogonski napon maks. |
240 V/AC |
| Pogonski napon |
24 - 240, 48 V/AC, V/DC |
| Prebacivanje struje (maks.) |
6 A |
| Vremensko razdoblje (min.) |
0.05 s |
| Vrijeme domene (maks.) |
360000 s |
| Širina |
70 mm |
| Visina |
17.5 mm |
| Dubina |
63 mm |
| dim. |
(Š x V x D) 70 x 17.5 x 63 mm |
| Sadržaj |
1 St. |
| Nominal current |
6 A |
| Width |
17.5 |
| Height |
70 mm |
| Depth |
64 mm |
| Suitable for front mounting |
FALSE |
| With plug-in socket |
FALSE |
| Remote operation possible |
FALSE |
| Suitable as remote control |
FALSE |
| Function flashing, starting with pause, fixed time |
FALSE |
| Function flashing, starting with pulse, fixed time |
FALSE |
| Clock function, starting with pause, variable |
FALSE |
| Clock function, starting with pulse, variable |
FALSE |
| With semiconductor output |
FALSE |
| Function delay-on energization |
FALSE |
| Function floating contact on energization |
FALSE |
| Function star-delta |
FALSE |
| Time range |
0.05-360000 s |
| Function delay on de-energization |
TRUE |
| Function floating contact on de-energization |
FALSE |
| Function pulse shaping |
FALSE |
| Type of electric connection |
Screw connection |
| Rated control supply voltage AC 50 Hz |
24-240 V |
| Rated control supply voltage AC 60 Hz |
24-240 V |
| Rated control supply voltage DC |
24-48 V |
| Number of outputs, undelayed, normally closed contact |
0 |
| Number of outputs, undelayed, normally open contact |
0 |
| Number of outputs, undelayed, change-over contact |
1 |
| Number of outputs, delayed, normally closed contact |
0 |
| Number of outputs, delayed, normally open contact |
0 |
| Number of outputs, delayed, change-over contact |
1 |
| Pluggable on auxiliary contact block |
FALSE |
| Outputs, reversible delayed/undelayed |
FALSE |
| Suitable for DIN rail (top hat rail) mounting |
TRUE |
| Voltage type for actuating |
AC/DC |
