Opis
SD 200 proširuje dokazani pro M compact® sustav uključivanjem rastavljača. Serija je dostupna u 1- do 4-polnim verzijama s nazivnom strujom od 16 do 63 A i ima izolacijska svojstva prema DIN EN 60947-3. SD 200 otvara nove mogućnosti primjene s nazivnim naponom od 253/440 V AC, uvjetnom jakošću kratkog spoja od 25 kA, terminalom za podizanje cilindra s 2 stezne točke i zaštitom stražnjeg utikača. Zaslon preklopnog položaja "Real CPI" jasno prikazuje preklopni status uređaja. a clear Njegova potpuna kompatibilnost sa svim MCB dodacima čini ga jedinstvenim u svom području.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2CDD283101R0063
EAN koda: 4016779904230
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti

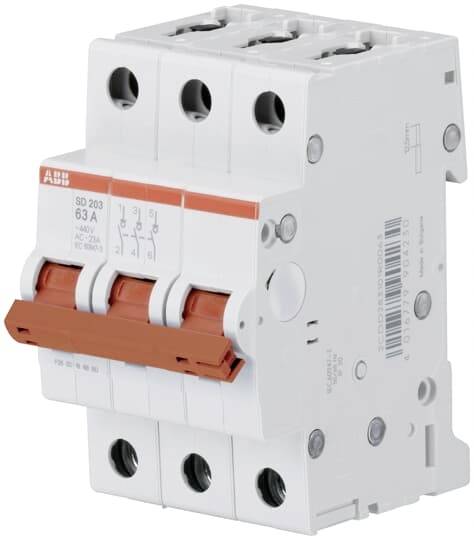

Podatkovna tablica 3102898 ABB SD203/63 teretna rastavna sklopka 1 St.
Tehnički podaci
| Vrsta proizvoda |
teretna rastavna sklopka |
|---|---|
| Vrsta kontakta |
3 zatvarač |
| Broj polova |
3 |
| Vrsta zaštite |
IP20 |
| Sadržaj |
1 St. |
| Tip |
SD203/63 |
| Voltage type |
AC |
| Switching function |
Off switch |
| With signal lamp |
FALSE |
| Built-in depth |
69 mm |
| Rated current |
63 A |
| Rated voltage |
440 V |
| Number of poles |
3 |
| Short-circuit breaking capacity (Icw) |
25 kA |
| Width in number of modular spacings |
3 |
| Imprint/indication |
None |
| Colour calotte |
Grey |
| Min. rated voltage |
12 V |
| Degree of protection (IP) |
IP20 |
| Number of contacts as normally closed contact |
0 |
| Number of contacts as normally open contact |
3 |
| Number of contacts as change-over contact |
0 |
