Opis

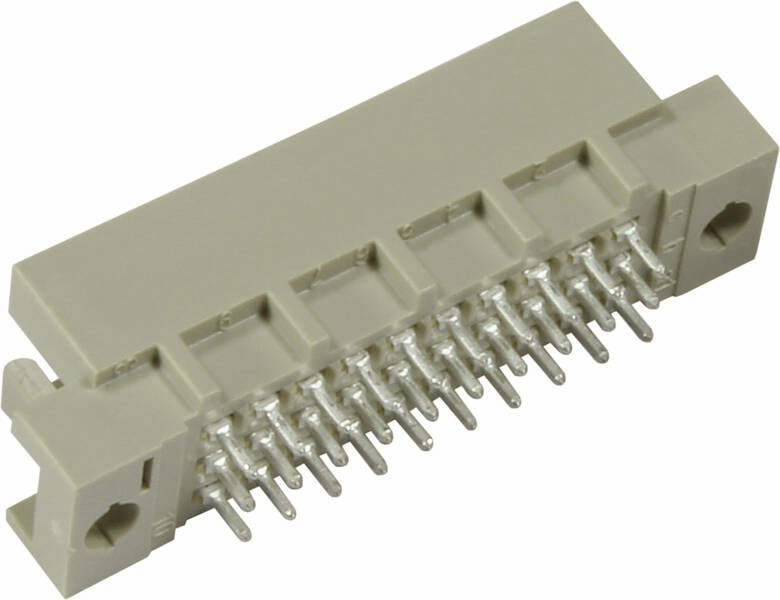

Muški konektor, valovito lemljeni spoj, nazivna struja: 2 A, kontakti: 30, ravno, legura bakra
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 09291306902
EAN koda: 2050009674960
Registrirana blagovna znamka: HARTING
Ime proizvajalca: HARTING Deutschland GmbH & Co. KG
Naslov proizvajalca: Simeonscarré 1
Poštna številka proizvajalca: 32427
Kraj proizvajalca: Minden
Država proizvajalca: Germany
Telefon proizvajalca: +4957188960
Elektronski kontakt proizvajalca: https://www.harting.com/SE
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost 3003340 Harting 09291306902 višepolni muški konektor Broj redova 3 1 St.
Tehnički podaci
| Vrsta proizvoda |
višepolni muški konektor |
|---|---|
| Konstrukcija |
ravan |
| Ukupan broj polova |
30 |
| Broj redova |
3 |
| RM |
2.54 mm |
| Priključak |
lem |
| Boja |
kremen-siva (RAL 7032) |
| Materijal kućišta |
PA |
| Proizvođač-br. dijela |
09291306902 |
| Sadržaj |
1 St. |
| Kontaktni materijal |
bakerna legura |
| Tip |
09 29 130 6902 |
| Prolazni otpor |
20 mΩ |
| Izolacijski otpor |
1012 Ω |
| Duljina utikača |
2.5 mm |
| Type of connection |
Printed circuit board to cable |
| Housing colour |
Other |
| Number of poles |
30 |
| Contact type |
Other |
| Operating temperature |
-55-125 °C |
| Inflammability class of insulation material according to UL94 |
Other |
| Type of electric connection |
Soldering connection |
| Material of contact surface |
Tin |
| Length pin |
2.5 mm |
| Modular spacing connections |
2.54 mm |
| Number of plug-in contact rows |
3 |
| Modular spacing contacts |
2.54 mm |
| Material insulation body |
Thermoplastic |
| Angle PCB/contact |
90° (upwards vertical) |
| Type of PCB fastening |
Flange |
| Rated current In |
2 A |
