Opis

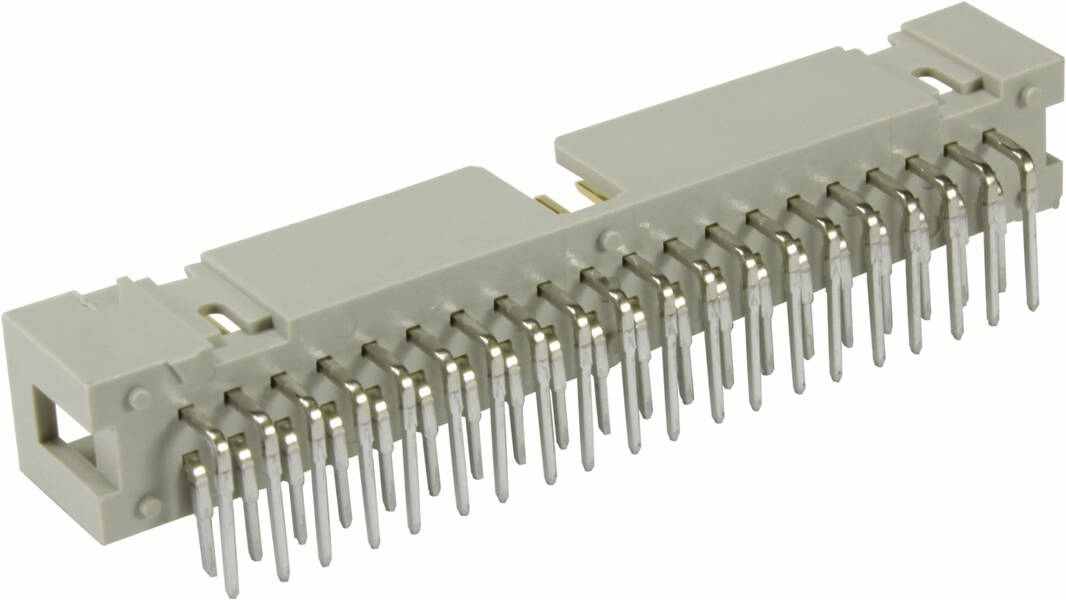

Muški konektor, valovito lemljeni spoj, nazivna struja: 1 A, kontakti: 26, kutni, legura bakra
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 09185266323
EAN koda: 2050009671860
Registrirana blagovna znamka: HARTING
Ime proizvajalca: HARTING Deutschland GmbH & Co. KG
Naslov proizvajalca: Simeonscarré 1
Poštna številka proizvajalca: 32427
Kraj proizvajalca: Minden
Država proizvajalca: Germany
Telefon proizvajalca: +4957188960
Elektronski kontakt proizvajalca: https://www.harting.com/SE
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Podatkovna tablica 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Upute za rad i sigurnost 3003030 Harting 09185266323 višepolni muški konektor Broj redova 2 1 St.
Tehnički podaci
| Vrsta proizvoda |
višepolni muški konektor |
|---|---|
| Konstrukcija |
pod kutom |
| Ukupan broj polova |
26 |
| Broj redova |
2 |
| RM |
2.54 mm |
| Nazivna struja |
1 A |
| Nazivna struja - zaokružena |
1 A |
| Priključak |
lem |
| Boja |
siva |
| Materijal kućišta |
PA |
| Proizvođač-br. dijela |
09185266323 |
| Sadržaj |
1 St. |
| Kontaktni materijal |
bakerna legura |
| Tip |
09 18 526 6323 |
| Prolazni otpor |
20 mΩ |
| Izolacijski otpor |
109 Ω |
| Duljina utikača |
2.9 mm |
| Type of connection |
Printed circuit board to cable |
| Housing colour |
Other |
| Number of poles |
26 |
| Contact type |
Other |
| Operating temperature |
-55-125 °C |
| Inflammability class of insulation material according to UL94 |
Other |
| Type of electric connection |
Soldering connection |
| Material of contact surface |
Tin |
| Length pin |
2.9 mm |
| Modular spacing connections |
2.54 mm |
| Number of plug-in contact rows |
2 |
| Material insulation body |
Thermoplastic |
| Angle PCB/contact |
0°/180° (horizontal) |
| Type of PCB fastening |
Other |
| Rated current In |
1 A |
