Opis

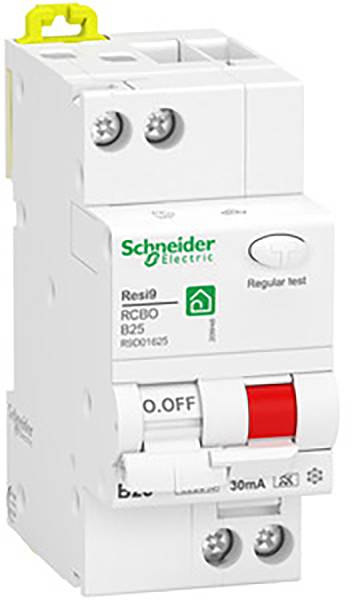

FI/LS sklopka Resi9. 1 pol + N, 25A. B karakteristika, nazivna diferencijalna struja 30 mA, tip A, nazivna prekidna moć 6kA, prema EN/IEC 61009-1. Radni napon (Ue) 230V AC, radna frekvencija 50 Hz, neutralni položaj lijevo. Zaštitna sklopka diferencijalne struje s integriranom sklopkom. Mehanički crveni prikaz u slučaju kvara na prekidaču i zasebni mehanički crveni indikator u slučaju kvara na FI prekidaču na prednjoj strani uređaja. Boja RAL 9003.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: R9D01625
EAN koda: 3606489661991
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Informacije 2935037 Schneider Electric R9D01625 FID zaštitna sklopka/zaštitna sklopka za vodove
Informacije 2935037 Schneider Electric R9D01625 FID zaštitna sklopka/zaštitna sklopka za vodove
Tehnički podaci
| Vrsta proizvoda |
FID zaštitna sklopka/zaštitna sklopka za vodove |
|---|---|
| Sadržaj |
1 St. |
| Voltage type |
AC |
| Built-in depth |
44.5 mm |
| Rated current |
25 A |
| Rated voltage |
230 V |
| Release characteristic |
B |
| Rated insulation voltage Ui |
400 V |
| Rated fault current |
0.03 A |
| Leakage current type |
A |
| Surge current capacity |
0.25 kA |
| Current limiting class |
3 |
| Overvoltage category |
3 |
| Pollution degree |
2 |
| Width in number of modular spacings |
2 |
| Frequency |
50 Hz |
| Degree of protection (IP) |
IP20 |
| Number of protected poles |
1 |
| Concurrently switching neutral conductor |
TRUE |
| Connectable conductor cross section solid-core |
1-16 mm² |
| Connectable conductor cross section multi-wired |
1-10 mm² |
| With interlocking device |
TRUE |
| Ambient temperature during operating |
-25-40 °C |
| Flush-mounted installation |
FALSE |
| Number of poles (total) |
2 |
| Anti-nuisance tripping version |
FALSE |
| Rated impulse withstand voltage Uimp |
4 |
| Rated short-circuit breaking capacity Icn according to EN 61009-1 |
6 |
| Disconnection characteristic |
Undelayed |
| Rated short-circuit breaking capacity according to EN 61009 |
6 |
