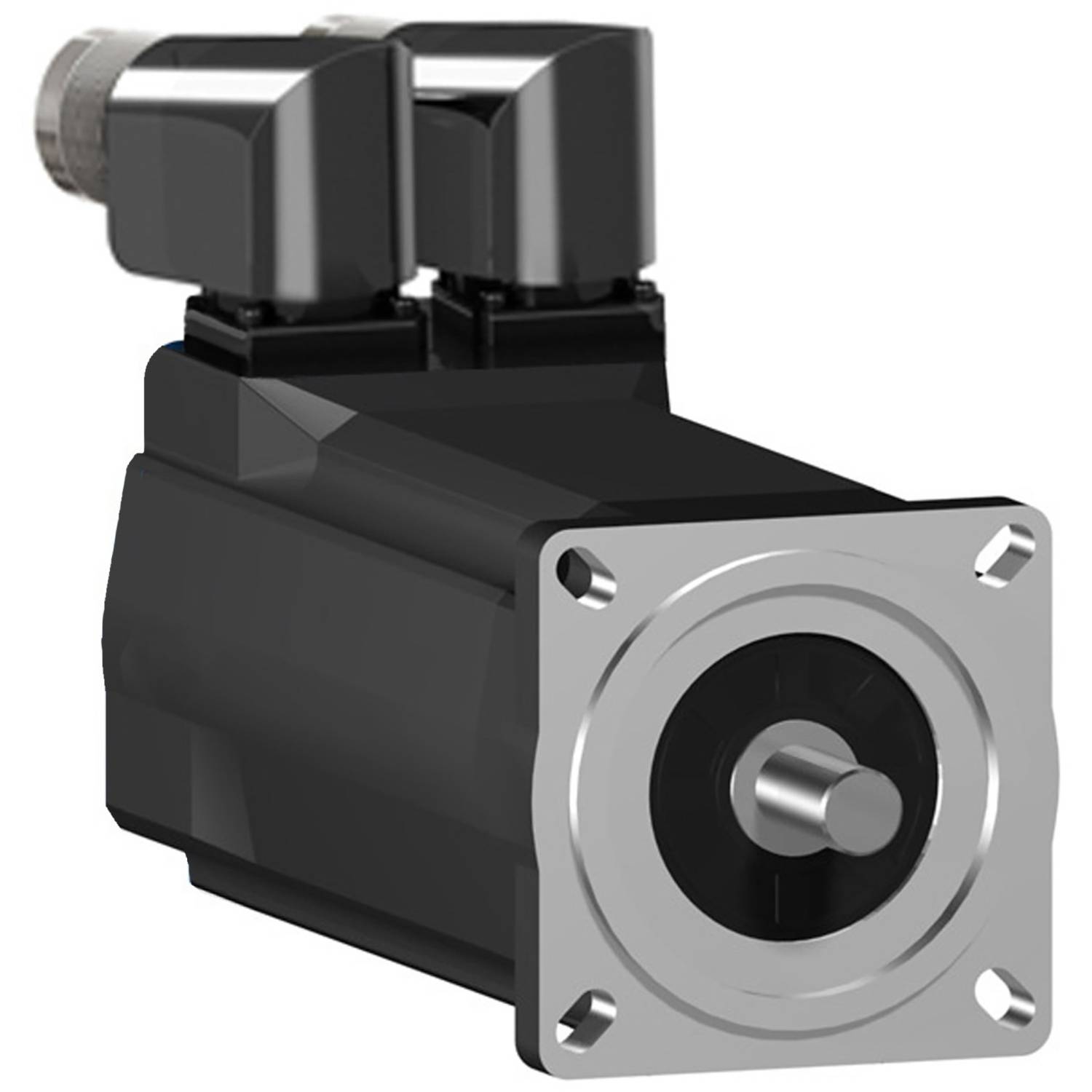

Lexium SH3 servo motor. Ova SH3 serija AC servo motora ima malu inerciju rotora, što omogućuje visoku sposobnost ubrzanja za dinamičku primjenu. Zahvaljujući tehnologiji namotaja, veća je gustoća snage u kompaktnom dizajnu. Ovaj servo ima nominalni kontinuirani okretni moment u mirovanju od 2,2 Nm i doseže vršni okretni moment od 7,6 Nm. Njegov nazivni broj okretaja je do 7200 o/min ovisno o naponu napajanja. To rezultira nominalnom snagom ovisnom o naponu do 1360 W. Ugrađeni enkoder je dizajniran kao multiturn sa 128 perioda/okretaju (128x1024x4096) kao SinCos Hiperface. Električni priključak se vrši preko 2x M23 konektora, zakošenih pod 90° i okretnih. Prirubnica motora je 70 mm za pričvršćivanje. Pogonska osovina ima promjer 11 mm. Kraj osovine je gladak i ima klasu zaštite IP54. Kućište motora je u skladu s klasom zaštite IP65. Nema zadržne kočnice. Servo pojačala iz serije Lexium Lexium 52 i Lexium 62 preporučuju se za rad sinkronog motora.

Ovaj tekst je strojno preveden.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: SH30702P02A2000

EAN koda: 3606485295961

Registrirana blagovna znamka: Schneider Electric

Ime proizvajalca: Schneider Electric GmbH

Naslov proizvajalca: Gothaer Str. 29

Poštna številka proizvajalca: 40880

Kraj proizvajalca: Ratingen

Država proizvajalca: Germany

Telefon proizvajalca: +4921173743000

Elektronski kontakt proizvajalca: https://www.se.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Podatkovna tablica 2932396 Schneider Electric servomotor SH30702P02A2000

  Podatkovna tablica 2932396 Schneider Electric servomotor SH30702P02A2000

  Informacije 2932396 Schneider Electric servomotor SH30702P02A2000

  Informacije 2932396 Schneider Electric servomotor SH30702P02A2000

  Informacije 2932396 Schneider Electric servomotor SH30702P02A2000

  Upute za rad i sigurnost 2932396 Schneider Electric servomotor SH30702P02A2000
