Opis
Ovo je 3-pinski osnovni prekidač za ComPacT NSX100L. ComPacT NSX dizajniran je za optimizaciju prostora i prekidne sposobnosti za sve standardne i posebne primjene. Ovaj osnovni prekidač isporučuje se bez okidača i kompatibilan je sa svim tipovima okidača, koji se naručuju zasebno. Isključna moć Icu je 150 kA pri 415 VAC, 50/60 Hz. Radni napon je 690 VAC 50/60 Hz (ograničen na 440 VAC 50/60 Hz ako postoji zaštita od preostale struje). Može se opremiti raznim opcijskim značajkama i dodacima. Dimenzije su 105 mm x 161 mm x 86 mm. Osigurava sukladnost s međunarodnim standardima (IEC 60947), CCC, EAC i pomorskim specifikacijama. ComPacT NSX100L dio je Schneider Electricove EcoStruxure Power arhitekture.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: C10L3
EAN koda: 3606481999368
Registrirana blagovna znamka: Schneider Electric
Ime proizvajalca: Schneider Electric GmbH
Naslov proizvajalca: Gothaer Str. 29
Poštna številka proizvajalca: 40880
Kraj proizvajalca: Ratingen
Država proizvajalca: Germany
Telefon proizvajalca: +4921173743000
Elektronski kontakt proizvajalca: https://www.se.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 2927496 Schneider Electric C10L3 učinski prekidač 1 St.
Podatkovna tablica 2927496 Schneider Electric C10L3 učinski prekidač 1 St.
Upute za rad i sigurnost 2927496 Schneider Electric C10L3 učinski prekidač 1 St.
Upute za rad i sigurnost 2927496 Schneider Electric C10L3 učinski prekidač 1 St.
Tehnički podaci
| Vrsta proizvoda |
učinski prekidač |
|---|---|
| Tip |
C10L3 |
| Sadržaj |
1 St. |
| Number of auxiliary contacts as normally open contact |
0 |
| Number of auxiliary contacts as normally closed contact |
0 |
| Rated permanent current Iu |
100 A |
| Number of poles |
3 |
| Number of auxiliary contacts as change-over contact |
0 |
| Degree of protection (IP) |
IP40 |
| Position of connection for main current circuit |
Front side |
| Motor drive integrated |
FALSE |
| Type of electrical connection of main circuit |
Screw connection |
| Type of control element |
Wing knob |
| With switched-off indicator |
TRUE |
| Rated short-circuit breaking capacity Icu at 400 V, 50 Hz |
150 kA |
| Suitable for DIN rail (top hat rail) mounting |
FALSE |
| Integrated earth fault protection |
FALSE |

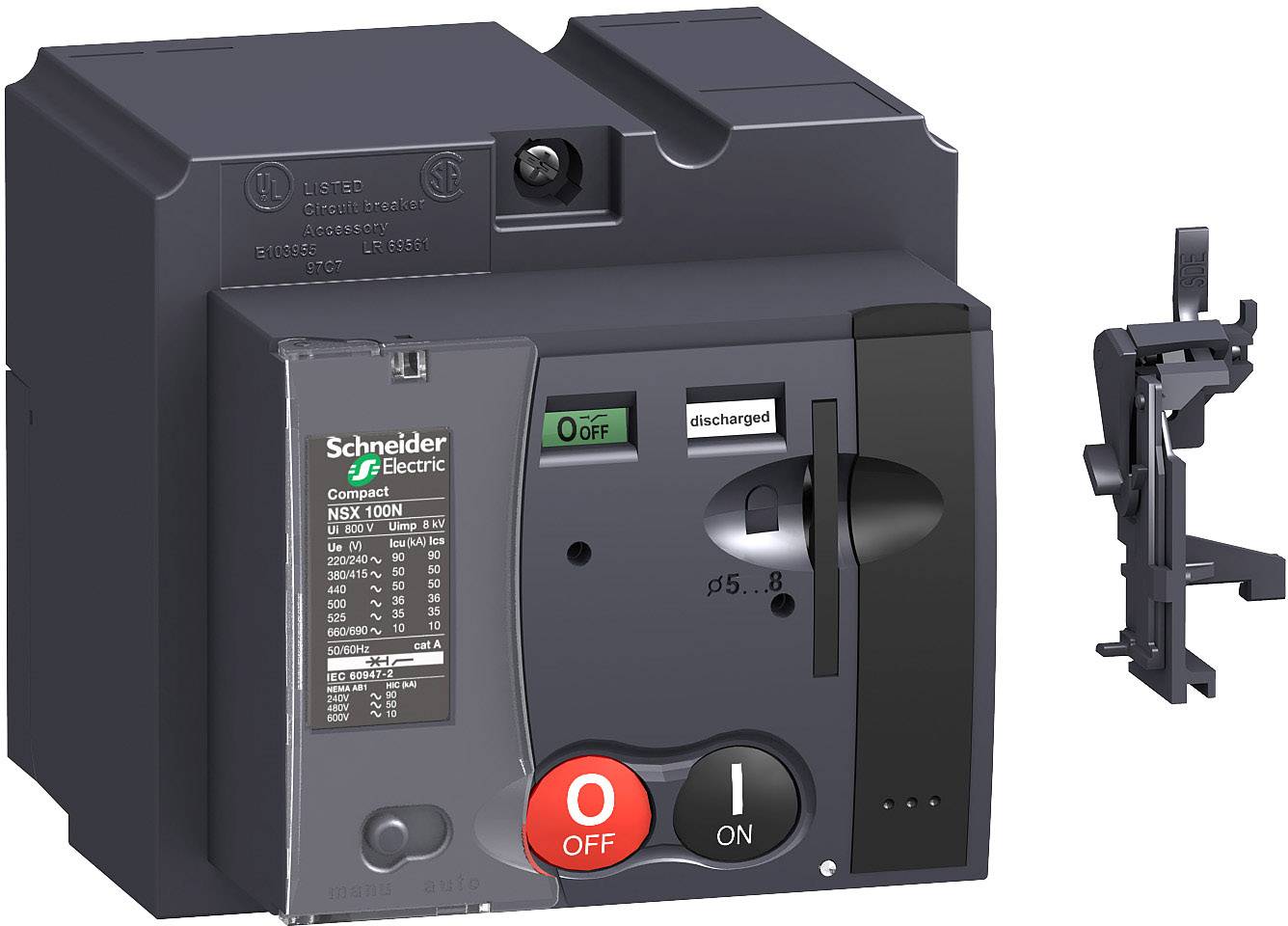

| Motor drive optional |
TRUE |
| Device construction |
Built-in device fixed built-in technique |
| DIN rail (top hat rail) mounting optional |
TRUE |
| Complete device with protection unit |
FALSE |
