Opis

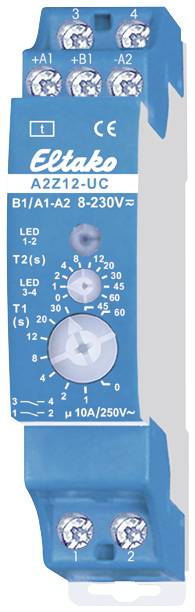

2-stupanjska odgoda odziva, 1+1 bespotencijalni NO kontakt 10A/250V AC, 230V LED svjetiljke do 200W, žarulje sa žarnom niti 1000W. Gubitak u stanju pripravnosti samo 0,4 vata. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 1 jedinica koraka = 18 mm širine, 58 mm dubine. Najnovija hibridna tehnologija kombinira prednosti elektroničkog upravljanja bez habanja s visokim učinkom posebnih releja. Univerzalni upravljački napon 8..230V UC. Napon napajanja kao upravljački napon. Indikator položaja kontakta s dvije LED diode. Vrlo nizak šum pri prebacivanju. Zbog upotrebe bistabilnih releja, nema gubitka snage zavojnice niti zagrijavanja kao rezultat, čak i kada je uključen. Nakon ugradnje pričekajte kratku automatsku sinkronizaciju prije nego što se uključeni potrošač priključi na električnu mrežu. U slučaju nestanka opskrbnog napona, sustav se isključuje na definiran način. Vrijeme T1 između 0 i 60 sekundi počinje kada se primijeni upravljački napon. Na kraju tog vremena, kontakt 1-2 se zatvara i počinje mjerenje vremena T2 između 0 i 60 sekundi. Na njegovom kraju kontakt 3-4 se zatvara. Nakon prekida, mjerenje vremena ponovno počinje s T1.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 23200302
EAN koda: 4010312603178
Registrirana blagovna znamka: Eltako
Ime proizvajalca: Eltako GmbH
Naslov proizvajalca: Hofener Str. 54
Poštna številka proizvajalca: 70736
Kraj proizvajalca: Fellbach
Država proizvajalca: Germany
Telefon proizvajalca: +4971194350000
Elektronski kontakt proizvajalca: https://www.eltako.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
vremenski relej |
|---|---|
| Tip |
A2Z12-UC |
| Priključak |
vijak |
| Radni napon |
230 V/AC |
| Vrsta kontakta |
2 zatvarač |
| Kontaktni materijal |
bakar |
| Prebacivanje struje (maks.) |
10 A |
| Vremensko razdoblje (min.) |
0.1 s |
| Vrijeme domene (maks.) |
14400 s |
| Širina |
18 mm |
| Visina |
66 mm |
| Dubina |
58 mm |
| dim. |
(Š x V x D) 18 x 66 x 58 mm |
| Sadržaj |
1 St. |
| Nominal current |
10 A |
| Mounting method |
DIN rail |
| Width |
18 mm |
| Function |
Additive operating delay |
| Height |
66 mm |
| Depth |
58 mm |
| Built-in height |
58 mm |
| Type of excitation |
Analogue with single function |
| Max. starting current |
10 A |
| Width in number of modular spacings |
1 |
| Number of changeover switches |
0 |
| Control voltage 1 |
8-230 V |
| Control voltage 2 |
8-230 V |
| Type of control voltage 1 |
AC/DC |
| Type of control voltage 2 |
AC/DC |
| Frequency control voltage 1 |
50-50 Hz |
| Voltage type (supply voltage) |
AC/DC |
| Time range |
0.1-14400 s |
| Type of electric connection |
Screw connection |
| Rated control supply voltage AC 50 Hz |
230-230 V |
| Rated control supply voltage DC |
12-12 V |
| Material of contact surface |
Other |
| Supply voltage |
8-230 V |
| 1st interval unit |
Seconds/minutes |
| 2nd interval unit |
Seconds/minutes |
| 1st interval |
0-60 |
| 2nd interval |
0-60 |
| Switch capacity incandescent lamps |
1000 W |
| Switch capacity fluorescent lamp DUO |
500 VA |
| Switch capacity fluorescent lamp parallel |
250 VA |
| Voltage type (operating voltage) |
AC |
| Number of outputs, undelayed, normally open contact |
2 |
| Material contact |
Copper |
| Operating voltage AC 50 Hz |
230-230 V |
| Operating voltage DC |
8-8 V |
| Number of contacts as normally closed contact |
0 |
| Number of contacts as normally open contact |
2 |
| Material of contact insert |
Thermoplastic |
