Opis

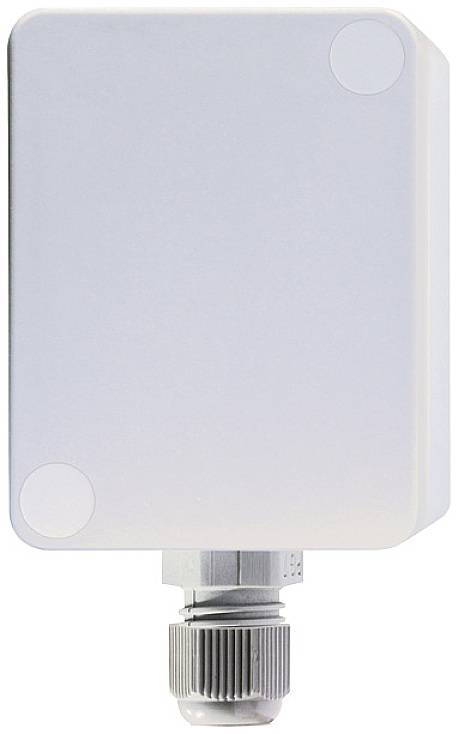

Bežični vanjski odašiljački modul 2 kanala. DxŠxV: 60x46x30mm (dimenzije bez vijaka). S unutarnjom antenom. Nema gubitka stanja pripravnosti. Modul radijskog odašiljača ima dva kanala i na taj način može slati radiotelegrame u Eltako bežičnu mrežu poput radio tipke. A1 pokreće bežični telegram kao što je preklopna tipka na vrhu bežične tipke s preklopnom tipkom, a A3 kao preklopna tipka na dnu. Telegram pri otvaranju dvaju upravljačkih kontakata identičan je onom kod otpuštanja radio tipke. Nekoliko modula radio odašiljača ne smije biti aktivirano u isto vrijeme. Na donjoj strani nalazi se M12 vijčani spoj za IP54 vodootporni priključak. Priključak na interni 5-smjerni terminal za upravljačke ulaze +A1/-A2 i +A3/-A2. Da biste to učinili, otpustite dva vijka na prednjoj strani i uklonite poklopac. Ako su stezaljke A1 i A3 spojene mostom, radiotelegram se šalje iz A3 jednom u minuti sve dok postoji upravljački napon. Npr. za centralne naredbe s prioritetom. Univerzalni upravljački napon obrađuje upravljačke naredbe od 8 do 253 V AC ili 10 do 230 V DC u trajanju od najmanje 0,2 sekunde. Maksimalni paralelni kapacitet pojedinačnih upravljačkih linija (položenih zasebno) je 3nF na 230V, što odgovara približno 10 metara. Paralelne upravljačke linije (položene zajedno) na 230V 0,5nF, približno 2 metra. Maksimalni paralelni kapacitet upravljačkih linija je 12 do 24 V UC 0,03 mikrofarada, što odgovara otprilike 100 metara. Nije potrebno stalno napajanje, stoga nema gubitka stanja pripravnosti. Od tjedna proizvodnje 48/16, radio telegrami mogu biti šifrirani. Unutarnji okretni prekidač potreban je za aktiviranje ili deaktiviranje enkripcije i nalazi se u srednjem položaju tijekom rada. Aktivirajte enkripciju: Okrenite okretni prekidač udesno i pritisnite jednom. Deaktiviranje enkripcije: Okrenite okretni prekidač ulijevo i pritisnite jednom.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 30000456
EAN koda: 4010312311998
Registrirana blagovna znamka: Eltako
Ime proizvajalca: Eltako GmbH
Naslov proizvajalca: Hofener Str. 54
Poštna številka proizvajalca: 70736
Kraj proizvajalca: Fellbach
Država proizvajalca: Germany
Telefon proizvajalca: +4971194350000
Elektronski kontakt proizvajalca: https://www.eltako.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 2636378 FASM60-UC Eltako radijski odašiljač Domet (maks. u otvorenom polju) 30 m
Tehnički podaci
| Vrsta proizvoda |
odašiljač |
|---|---|
| Serija |
Eltako |
| Vrsta zaštite |
IP54 |
| Prijenos podataka (Smart Home) |
radijski |
| Frekvencija |
868 MHz |
| Maks. domet |
30 m |
| Bazna stanica |
nije potrebno, neobavezno za daljinski pristup |
| Klasa energetske učinkovitosti |
n.rel. (EENRPS00) |
| Current supply |
Other |
| Range |
30 m |
| Rolling code system |
FALSE |
| Number of commands |
2 |
| Flush-mounted radio transmitter |
FALSE |
| Surface mounted radio transmitter |
FALSE |
| Keyboard protection cover |
TRUE |
| Radio frequency |
868 MHz |
| With manual radio transmitter |
FALSE |
| With radio coding device |
FALSE |
| Degree of protection (IP) |
IP54 |
