Opis

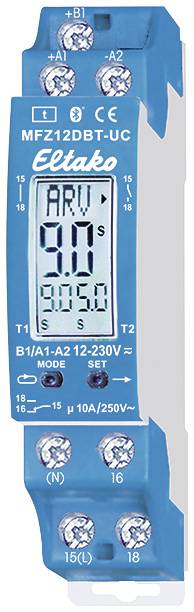

Digitalno podesivi višenamjenski vremenski relej sa zaslonom i Bluetoothom s aplikacijom Eltako Connect. Sa 18 funkcija. 1 bespotencijalni preklopni kontakt 10A/250V AC i DX, 230V LED žarulje do 200W, žarulje sa žarnom niti 2000W. S osvjetljenjem zaslona. Gubitak u stanju pripravnosti samo 0,1-0,3 vata. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 1 jedinica koraka = 18 mm širine, 58 mm dubine. S patentiranom Eltako duplex tehnologijom (DX), obično bespotencijalni kontakti još uvijek se mogu prebaciti na prijelazu nule pri prebacivanju 230V AC napona 50Hz i tako drastično smanjiti trošenje. Jednostavno spojite N vodič na priključak (N), a L na 15(L). To rezultira dodatnim gubitkom u stanju mirovanja od samo 0,1 vata. Univerzalni upravljački napon 12..230 V UC. Napon napajanja kao upravljački napon. I funkcija i vremena unose se pritiskom na gumb i prikazuju digitalno na LC zaslonu. Za to se moraju koristiti samo dva gumba. Prilikom postavljanja vremena, sve vrijednosti mogu se unijeti unutar unaprijed odabranog vremenskog okvira (0,1-9,9 ili 1-99 sekundi, minuta ili sati). Najduže vrijeme je 99 sati. Moguće je 600 postavki vremena. Uneseno(a) vrijeme(a) kontinuirano se prikazuje digitalno. Funkcije: RV = odgoda otpuštanja. AV = kašnjenje odgovora. AV+ = Dodatno kašnjenje odgovora. TI = sat koji počinje s pulsom. TP = sat koji počinje s pauzom. IA = odgoda odgovora kontrolirana impulsom (npr. automatsko otvaranje vrata). IF = oblikovatelj impulsa. EW = kratkotrajno uključivanje. AW = brisanje. EAW = prolazno uključivanje i isključivanje. ARV = odgovor i odgoda otpuštanja. ARV+ = Dodatni odgovor i odgoda otpuštanja. ES = impulsna sklopka. SRV = impulsna sklopka s odgodom otpuštanja. ESV = impulsni prekidač s odgodom otpuštanja i ranim upozorenjem za isključivanje. ER = relej. UKLJUČENO = stalno UKLJUČENO. ISKLJUČENO = trajno ISKLJUČENO. Različito drugo vrijeme može se unijeti za funkcije TI, TP, IA, EAW, ARV i ARV+, također s različitim vremenskim okvirom. Vremenski relej se postavlja ili putem Bluetootha s aplikacijom ili tipkama MODE i SET. kroz 1. Pritiskom na MODE ili SET uključuje se osvjetljenje zaslona. 20 sekundi nakon posljednje operacije MODE ili SET, program se automatski vraća na normalni prikaz i osvjetljenje zaslona se isključuje. Povežite mjerač vremena s aplikacijom: Pritisnite SET, na zaslonu će se pojaviti BLE (Bluetooth) i ID mjerača vremena. Sada se može uspostaviti veza s aplikacijom (PIN stanja isporuke 123123). Skenirajte QR kod na uputama za uporabu, aplikacija vas vodi kroz proces učenja. Nakon što je veza s aplikacijom uspostavljena, na zaslonu se pojavljuje BLE+. Tipke MODE i SET sada su zaključane. Nakon 20 minuta bez interakcije s timerom, veza se automatski prekida. Promijeni PIN: PIN za Bluetooth vezu može se promijeniti u aplikaciji pod unosom PIN uređaja. Ponovno postavljanje Bluetootha (izbrišite svaki promijenjeni PIN): Veza s aplikacijom mora biti prekinuta. Pritisnite MODE i SET istovremeno na 2 sekunde, RES treperi na zaslonu. Sada pritisnite SET na 2 sekunde, bLE se pojavljuje na zaslonu. Ako potvrdite s MODE, izvršava se resetiranje BLE-a, PIN se briše i vraća se status isporuke. Podešavanje vremenskog releja pomoću gumba MODE i SET: Pritiskom na gumb MODE odabire se LCD element koji treba promijeniti. Element kojem se trenutno pristupa treperi. Pritiskom na tipku SET mijenja se stavka kojoj se pristupa. To može biti funkcija, vremenski okvir, vrijeme T1 ili vrijeme T2 (samo TI, TP, IA, EAW, ARV i ARV+). Svaki unos se prekida tipkom MODE. Nakon podešavanja vremena s MODE, nijedan element ne treperi - vremenski relej je spreman za rad. Sigurnost u slučaju nestanka struje: Postavljeni parametri spremaju se u EEPROM i stoga su odmah ponovno dostupni nakon nestanka struje.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 23001003
EAN koda: 4010312603284
Registrirana blagovna znamka: Eltako
Ime proizvajalca: Eltako GmbH
Naslov proizvajalca: Hofener Str. 54
Poštna številka proizvajalca: 70736
Kraj proizvajalca: Fellbach
Država proizvajalca: Germany
Telefon proizvajalca: +4971194350000
Elektronski kontakt proizvajalca: https://www.eltako.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
vremenski relej |
|---|---|
| Tip |
MFZ12DBT-UC |
| Priključak |
vijak |
| Radni napon |
230 V/AC |
| Vrsta kontakta |
1 prebacivanje |
| Kontaktni materijal |
bakar |
| Prebacivanje struje (maks.) |
10 A |
| Vremensko razdoblje (min.) |
0.1 s |
| Vrijeme domene (maks.) |
14400 s |
| Širina |
18 mm |
| Visina |
66 mm |
| Dubina |
58 mm |
| dim. |
(Š x V x D) 18 x 66 x 58 mm |
| Sadržaj |
1 St. |
| Boja |
višebojna |
| Serija |
Eltako |
| Vrsta montaže |
profilna šina |
| Nominal current |
10 A |
| Mounting method |
DIN rail |
| Width |
18 mm |
| Function |
Multi function |
| Height |
66 mm |
| Depth |
58 mm |
| Built-in height |
58 mm |
| Type of excitation |
Digital with multi function |
| Max. starting current |
10 A |
| Width in number of modular spacings |
1 |
| Number of changeover switches |
1 |
| Control voltage 1 |
12-230 V |
| Type of control voltage 1 |
AC/DC |
| Frequency control voltage 1 |
50-50 Hz |
| Voltage type (supply voltage) |
AC/DC |
| Time range |
0.1-14400 s |
| Type of electric connection |
Screw connection |
| Rated control supply voltage AC 50 Hz |
230-230 V |
| Rated control supply voltage DC |
12-12 V |
| Material of contact surface |
Other |
| Supply voltage |
8-230 V |
| 1st interval unit |
Minutes/hours |
| 1st interval |
0.1-40 |
| Switch capacity incandescent lamps |
2000 W |
| Switch capacity fluorescent lamp DUO |
1000 VA |
| Switch capacity fluorescent lamp inductive |
1000 VA |
| Switch capacity fluorescent lamp parallel |
500 VA |
| Voltage type (operating voltage) |
AC |
| Number of outputs, undelayed, change-over contact |
1 |
| Material contact |
Copper |
| Operating voltage AC 50 Hz |
230-230 V |
| Operating voltage DC |
8-8 V |
| Number of contacts as normally closed contact |
0 |
| Number of contacts as normally open contact |
0 |
| Material of contact insert |
Thermoplastic |
