Uklopni razmak: 40 mm, instalacija: nije u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Značajke

Opći podaci

Preklopna funkcija: komplementarna

Vrsta izlaza: PNP

Udaljenost senzora: 40 mm

Ugradnja: nije u ravnini

Izlazni polaritet: DC

Osigurana udaljenost prebacivanja: 0 ... 32,4 mm

Stvarna udaljenost prebacivanja: 36 ... 44 mm

redukcijski faktor r Al : 1

redukcijski faktor r Cu : 1

redukcijski faktor r V2A (1,4301) : 1

redukcijski faktor r St37 : 1

Vrsta izlaza: 4-žilni

karakteristike

Radni napon: 10 ... Napajanje 30 V / DC.

Frekvencija prebacivanja: 0 ... 180 Hz

Histereza: 2 ... 15%

Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta

Zaštita od kratkog spoja: takt

Pad napona: ≤ 2,5V

Radna struja: 0 ... 200 mA

Preostala struja: 0 ... 0,5 mA tipično 0,01 mA

Struja praznog hoda: ≤25mA

Odgoda spremnosti: 15 ms

Istosmjerno magnetsko polje: 200 mT

Izmjenično magnetsko polje: 200 mT

Prikaz radnog napona: LED, zelena

Prikaz statusa preklapanja: LED, žuta

Funkcionalne sigurnosne karakteristike

MTTF tj : 1123 a

Vijek trajanja (T M ): 20 a

Dijagnostička pokrivenost (DC): 0%

Usklađenost sa standardima i smjernicama

Usklađenost sa standardima

Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012

Odobrenja i certifikati

Razred zaštite: II

Nazivni izolacijski napon: 60 V

Nazivni otporni impulsni napon: 800 V

UL odobrenje: cULus popis, opća namjena

CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.

Okolišni uvjeti

Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)

Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)

mehanički podaci

Vrsta priključka: konektor uređaja M12 x 1, 4-polni

Materijal kućišta: GD-ZnAl4Cu1, obložen | Montažna prirubnica PA6-GF35

Lice: PA 6 Grivory GVN-35H

Zaštita: IP67

Masa: 180g

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 306534-0108

EAN koda: 4050143378234

Registrirana blagovna znamka: Pepperl+Fuchs

Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH

Naslov proizvajalca: Lilienthalstraße 200

Poštna številka proizvajalca: 68307

Kraj proizvajalca: Mannheim

Država proizvajalca: Germany

Telefon proizvajalca: +496217761111

Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

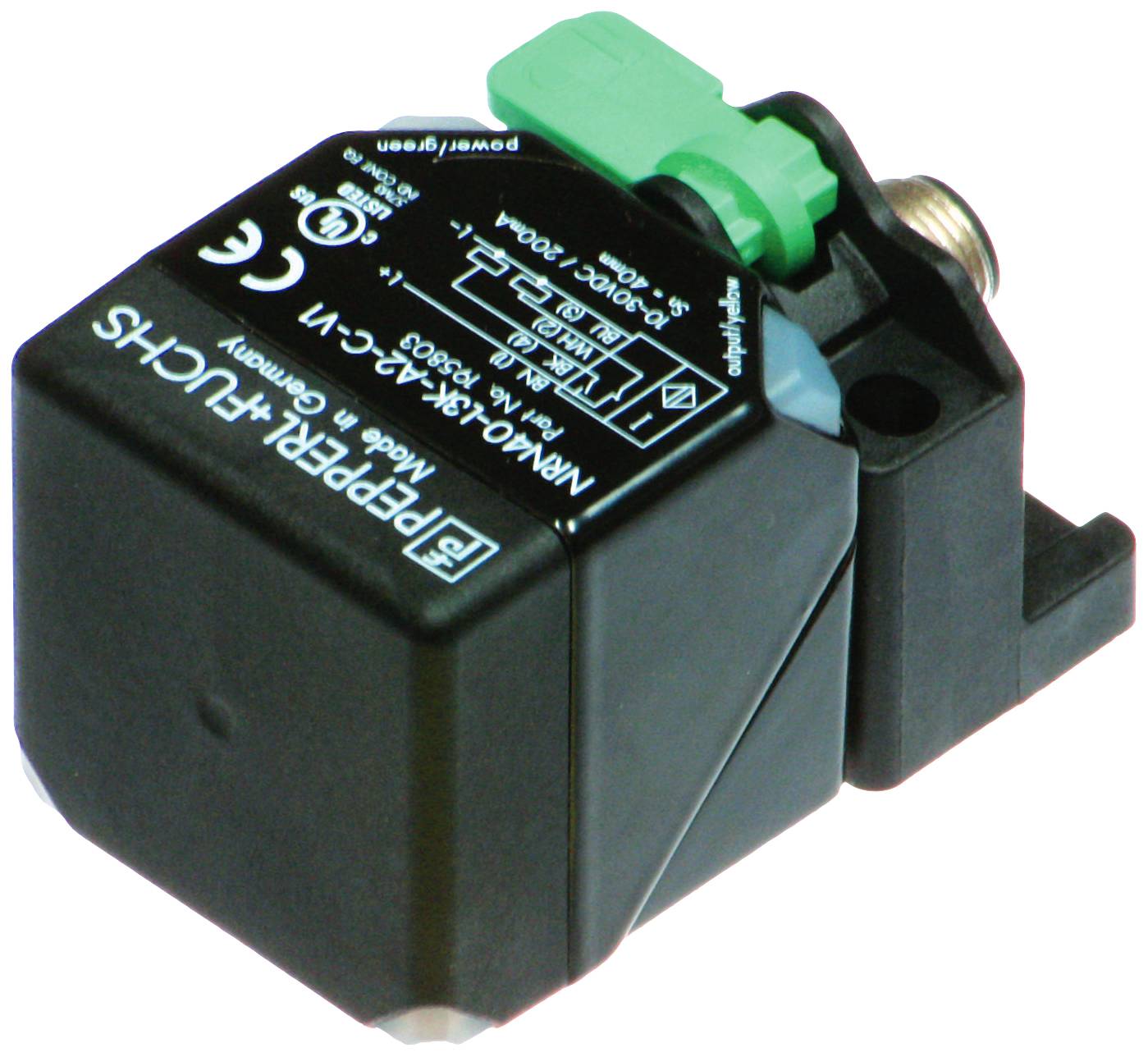

  Podatkovna tablica 2628483 Pepperl+Fuchs induktivni senzor PNP NRN40-L3K-A2-C-V1

  Podatkovna tablica 2628483 Pepperl+Fuchs induktivni senzor PNP NRN40-L3K-A2-C-V1
