Preklopni razmak: 15 mm, instalacija: u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 5 ... 36 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Značajke

Opći podaci

Preklopna funkcija: komplementarna

Vrsta izlaza: PNP

Udaljenost senzora: 15 mm

Ugradnja: u ravnini

Izlazni polaritet: DC

Osigurana udaljenost prebacivanja: 0 ... 12,15 mm

Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 45 mm x 45 mm x 1 mm

redukcijski faktor r Al : 0,45

redukcijski faktor r Cu : 0,43

redukcijski faktor r V2A (1,4301) : 0,73

redukcijski faktor r gđa : 0,53

Vrsta izlaza: 4-žilni

karakteristike

Radni napon: 5 ... 36 V

Frekvencija prebacivanja: 0 ... 550 Hz

Histereza: obično 5%

Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta

Zaštita od kratkog spoja: takt

Pad napona: ≤ 1V

Radna struja: 0 ... 200 mA

Preostala struja: 20 µA max

Struja praznog hoda: ≤15mA

Odgoda spremnosti: ≤ 10 ms

Prikaz stanja preklapanja: LED s više otvora, žuta

Funkcionalne sigurnosne karakteristike

MTTF tj : 1248 a

Vijek trajanja (T M ): 20 a

Dijagnostička pokrivenost (DC): 0%

usklađenost

Sukladnost LABS-a: VDMA 24364-A1/B2/C1/T100°CW

Usklađenost sa standardima i smjernicama

Usklađenost sa standardima

Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012

Odobrenja i certifikati

EAC usklađenost: TR CU 020/2011

Razred zaštite: II

Nazivni izolacijski napon: 36 V

Nazivni otporni impulsni napon: 500 V

UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2

CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.

Okolišni uvjeti

Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)

Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)

mehanički podaci

Vrsta priključka: utikač uređaja

Materijal kućišta: mesing, presvučen bijelom broncom

Lice: PBT, zelena

Vrsta zaštite: IP68

Utikač

Navoj: M12 x 1

Broj polova: 4

Masa: 156g

Moment pritezanja: 0 ... 30 Nm

Opće informacije

Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 326161-0148

EAN koda: 4050143424290

Registrirana blagovna znamka: Pepperl+Fuchs

Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH

Naslov proizvajalca: Lilienthalstraße 200

Poštna številka proizvajalca: 68307

Kraj proizvajalca: Mannheim

Država proizvajalca: Germany

Telefon proizvajalca: +496217761111

Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

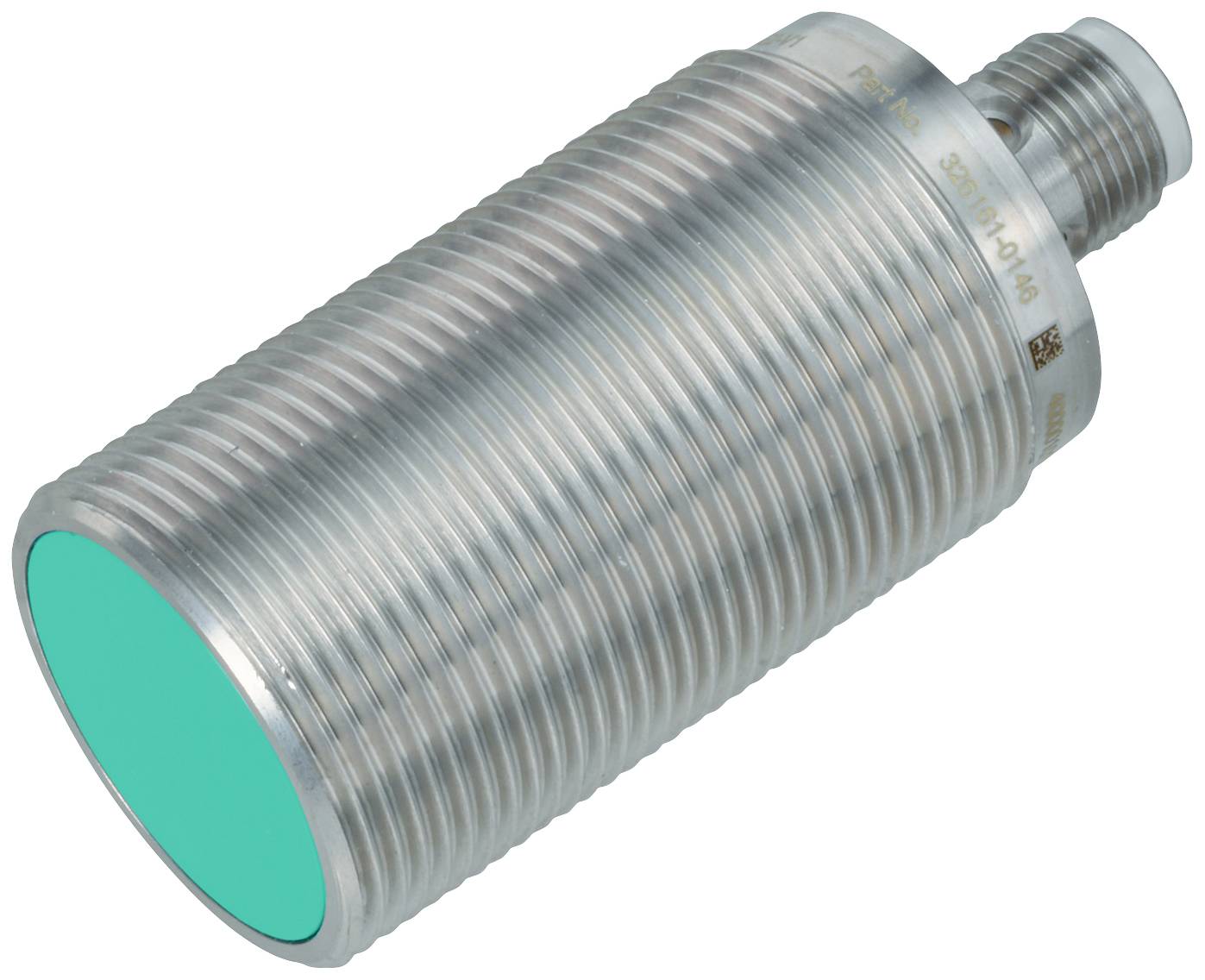

  Podatkovna tablica 2627991 Pepperl+Fuchs induktivni senzor PNP NBB15-30GM50-A2-V1
