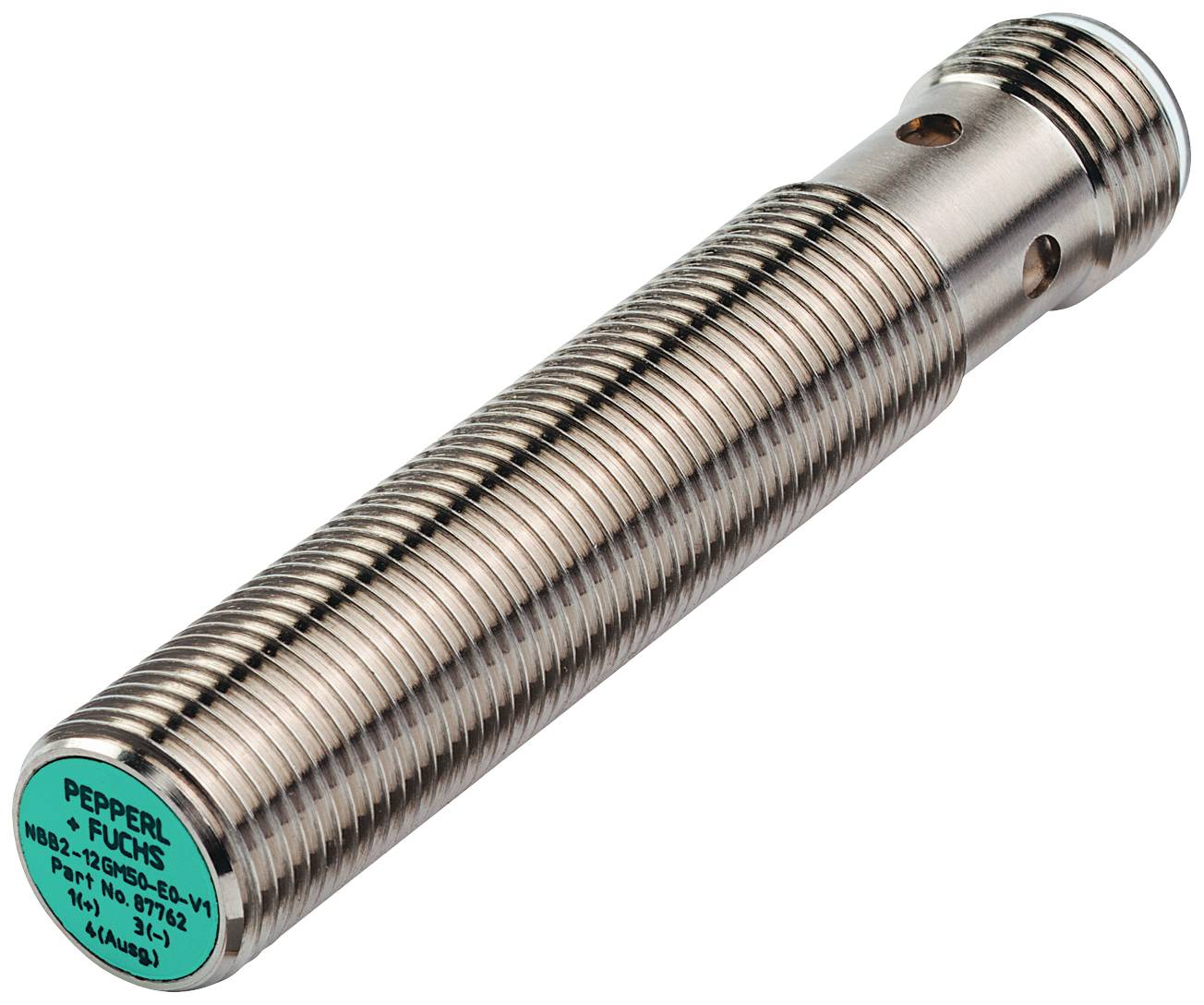

Preklopni razmak: 4 mm, instalacija: u ravnini, sklopna funkcija: normalno zatvoren (NC), vrsta izlaza: PNP, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Značajke

Opći podaci

Preklopna funkcija: otvarač (NC)

Vrsta izlaza: PNP

Udaljenost osjeta: 4 mm

Ugradnja: u ravnini

Izlazni polaritet: DC

Osigurana udaljenost prebacivanja: 0 ... 3,24 mm

Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 12 mm x 12 mm x 1 mm

redukcijski faktor r Al : 0,4

redukcijski faktor r Cu : 0,3

redukcijski faktor r V2A (1,4301) : 0,75

redukcijski faktor r gđa : 0,45

Vrsta izlaza: 3-žilni

karakteristike

Radni napon: 7 ... 30 V

Frekvencija prebacivanja: 0 ... 2200 Hz

Histereza: obično 5%

Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta

Zaštita od kratkog spoja: takt

Pad napona: ≤ 2V

Radna struja: 0 ... 200 mA

Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C

Struja praznog hoda: ≤10mA

Odgoda spremnosti: ≤ 100 ms

Prikaz stanja preklapanja: LED s više otvora, žuta

Funkcionalne sigurnosne karakteristike

MTTF tj : 1484 a

Vijek trajanja (T M ): 20 a

Dijagnostička pokrivenost (DC): 0%

Usklađenost sa standardima i smjernicama

Usklađenost sa standardima

Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015

Odobrenja i certifikati

UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2

CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.

Odobrenje tipa E1: 10R-04

Okolišni uvjeti

Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)

Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)

mehanički podaci

Vrsta priključka: konektor uređaja M12 x 1, 3-polni

Materijal kućišta: mesing, poniklano

Lice: PBT

Stupanj zaštite: IP68 / IP69K

Masa: 20g

Opće informacije

Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 293454-0023

EAN koda: 4050143088089

Registrirana blagovna znamka: Pepperl+Fuchs

Ime proizvajalca: Pepperl+Fuchs Vertrieb Deutschland GmbH

Naslov proizvajalca: Lilienthalstraße 200

Poštna številka proizvajalca: 68307

Kraj proizvajalca: Mannheim

Država proizvajalca: Germany

Telefon proizvajalca: +496217761111

Elektronski kontakt proizvajalca: https://www.pepperl-fuchs.com/taiwan/zh/index.htm

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
