Opis

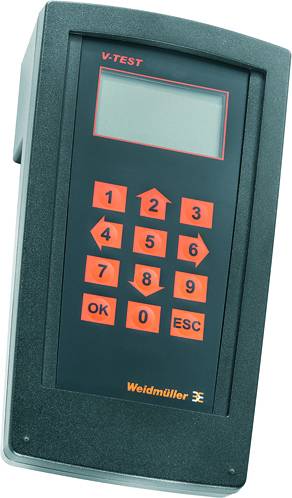

Zaštita od prenapona. Pravila mjere-kontrola, s prikazom funkcije / funkcije funkcije. Zaštita analognih signala / strujnih petlji (CL - strujna petlja) obuhvaćeni su sljedećim signalima: Signali iz strujnih petlji (analogna mjerenja senzora na dugim udaljenostima) 4 ... 20 mA, 0 ... 20 mA itd. Dva, tri i Četiri žice bez zajedničkog referentnog potencijala. npr. signali za mjerenje razine senzora napona (analogna mjerenja senzora na kratkim udaljenostima) 0 ... 10 V, PT 100 itd .; npr. mjerenje temperature. Utikač s utikačem, s neprekidnim priključivanjem ili povlačenjem bez i neprekidnog impedancije. Može se provjeriti pomoću V-TEST test uređaja. Dizajn koji štedi prostor za 2 analogna signala. Izvedba sa PE zemaljskim priključkom kako bi se izbjegle potencijalne razlike. Može se koristiti u skladu s instalacijskim standardom IEC 62305 (D1, C1, C2 i C3). Integrirano PE stopalo, sigurno ispušta do 20 kA (8/20 μs) i 2,5 kA (10/350 μs) u PE. Bojno kodiranje razina napona za brzu identifikaciju u upravljačkom ormaru. Sigurnosna funkcija kroz kodni element za različite razine napona.
Ovaj tekst je strojno preveden.
Isporuka uključuje

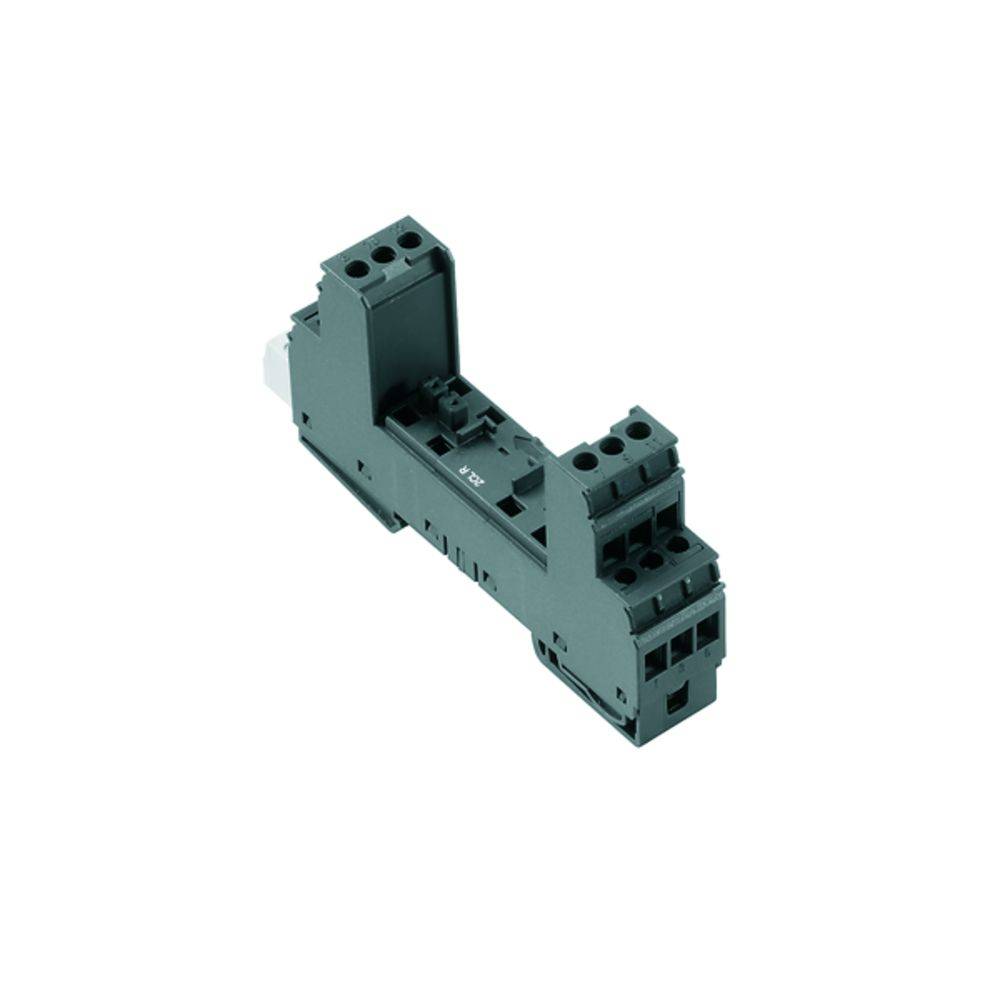

Odvodnik prenapona, utični, zaštita od prenapona za: razvodni ormar Weidmüller VSPC 2CL 5VDC R 8951460000 2.5 kA
Navodila za uporabo
Tehnički podaci
Zaštita od prenapona za |
razdjelni ormar |
---|---|
Propuštanje |
2.5 kA |
Nazivni napon |
5 V/DC |
Radna temperatura |
-40 °C do +70 °C |
Vrsta zaštite |
IP20 |
Proizvođač-br. dijela |
8951460000 |
Vrsta |
VSPC 2CL 5VDC R |
Boja |
narančasta |
dim. |
(Š x V x D) 17.8 x 98 x 69 mm |
Širina |
17.8 mm |
Visina |
98 mm |
Dubina |
69 mm |
Sadržaj |
1 St. |
Vrsta proizvoda |
utični odvodnik za prenaponsku zaštitu |
