Izolacijski transformator može se koristiti za pojačavanje, snižavanje i izlaznu ravnotežu podijeljene faze. Dok su funkcije buck i buck prilično jednostavne, izlazna ravnoteža podijeljene faze zahtijeva malo više pažnje.

Autotransformator: za balansiranje faza povećanja, smanjenja i razmaka
Autotransformator se može koristiti za balansiranje izlaza za povećanje, smanjenje i razdvojenu fazu. Dok su funkcije pojačavanja i smanjivanja prilično jednostavne, balansiranje izlaza podijeljene faze zahtijeva malo više pažnje.
Uzmimo kao primjer split-phase napajanje od 30 A 120/240 V. Može se napajati iz mreže, generatora ili dva spojena pretvarača. Neka priključena opterećenja zahtijevaju 240 V, druga 120 V. Ni u jednom krugu od 120 V opterećenje ne bi trebalo prelaziti 30 A. Problem je u tome što dva kruga imaju različite struje čim se spoje opterećenja od 120 V. Razlog tome je što opterećenja od 120 V na dva kruga nikada neće biti uravnotežena. Na primjer, sušilo za kosu od 120 V i 1200 W će iz jednog kruga izvući 10 A. Perilica rublja od 120 V može čak izvući više od 20 A iz jednog kruga. Razlika struje između dva kruga, također poznata kao strujna neravnoteža, stoga je često 20 A ili više. To znači da napajanje od 30 A nije u potpunosti iskorišteno. Jednom kada jedan krug troši 30 A, drugi krug možda neće trošiti više od 10 A. Na primjer, povećanje opterećenja od 240 V tada će preopteretiti jedan krug dok drugi krug još uvijek ima rezervni kapacitet.
Teoretski, ukupni kapacitet napajanja od 30 A, 120/240 V = 30 x 240 = 7,2 kVA. U slučaju neuravnoteženosti od 20 A, praktični maksimum je 30 x 120 + 10 x 120 = 4,8 kVA ili 67% teorijskog maksimuma.
Rješenje je autotransformator.
Ostavljanje neutralnog napajanja podijeljene faze i spajanje autotransformatora kao novog neutralnog, kao što je prikazano na slici 1, uzrokovat će da autotransformator "apsorbira" svaku neravnotežu opterećenja. U slučaju napajanja od 30 A, opterećenje se može povećati na 7,2 kVA. Neuravnoteženost opterećenja od 20 A rezultirat će time da jedan krug isporučuje 40 A, a drugi 20 A. Kroz neutralnu žicu i zavojnicu autotransformatora teče razlika od 20 A. Struja kroz dvije linije od 120 V napajanja podijeljene faze je 30 A.

Uključuje relej za uzemljenje za korištenje s Multi ili Quattro pretvaračima/punjačima
Kada radi u načinu rada pretvarača, neutralni priključak pretvarača/punjača mora biti spojen na uzemljenje kako bi GFCI ispravno funkcionirao. U slučaju dvofaznog napajanja, nula mora biti uzemljena. U tu svrhu u kućište autotransformatora ugrađen je relej za uzemljenje. Relejem upravlja 230/240V Multi ili Quattro. (Unutarnji relej za uzemljenje 230/240V Multi ili Quattro mora biti deaktiviran)

Temperaturno zaštićeno
U slučaju pregrijavanja, autotransformator se isključuje iz napajanja. Resetiranje se vrši ručno.

Alternativa spojenim pretvaračima
Alternativa spajanju dva pretvarača od 120 V za opskrbu podijeljenom fazom od 120/240 V je pretvarač od 240 V s dodatnim autotransformatorom. Dva naslagana pretvarača od 120 V 3 kVA opskrbljuju do 25 A za svaki krug od 120 V. Ako je opterećenje jednog strujnog kruga manje od 25 A, maksimalno opterećenje drugog strujnog kruga i dalje je ograničeno na 25 A. Pretvarač od 240 V 5 kVA s autotransformatorom od 32 A napaja svaki strujni krug od 120 V uravnoteženim opterećenjem do 21 A. Međutim, manje opterećenja na jednom strujnom krugu rezultira većom dostupnošću snage u drugom strujnom krugu, gdje je maksimalna neuravnoteženost 32 A. Opterećenje stoga može biti do 38,5 A na jednom krugu ako opterećenje na drugom krugu nije veće od 3,5 A (maksimalna neuravnoteženost: 38,5 / 3,5 / 35 A Kada se spoji s neuravnoteženim opterećenjem na očekuje se pretvarač od 240 V s manjom snagom i autotransformatorom je stoga poželjnije od rješenja sa spregnutim pretvaračima.


Ovaj tekst je strojno preveden.

Isporuka uključuje

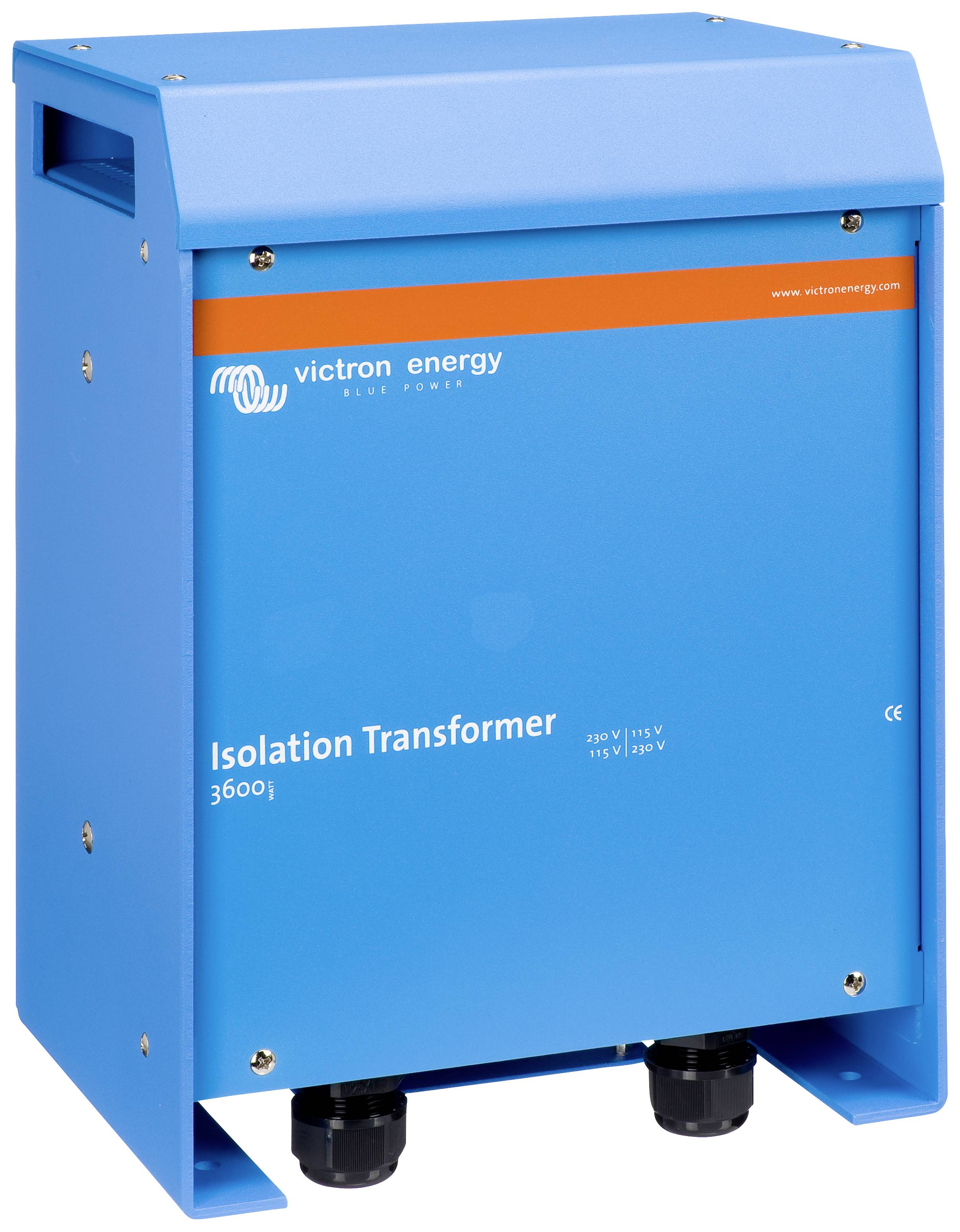

izolacijski transformator

Upute.
