Opis

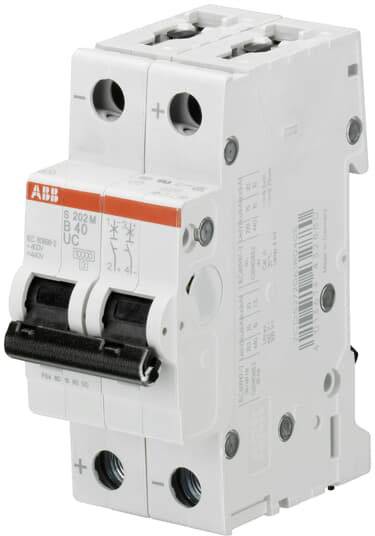

Automatski prekidači serije S 200 M UC štite kabele i vodove od preopterećenja i kratkih spojeva u skladu s DIN VDE 0100-430 i DIN VDE 0100-530. Udovoljavaju građevinskim propisima DIN VDE 0641-11 ili IEC / EN 60898-1, DIN VDE 0660-101 ili IEC / EN60947-2. Njegov patentirani priključni terminal osigurava jednostavno i sigurno kontaktiranje i rukovanje pomoću tlačne ploče. Za bolju vidljivost prilikom ožičenja otvor za kabele iznad priključnog otvora za faznu tračnicu. Presjeci vodiča do 35 mm² mogu se izravno spojiti na uređaj preko priključnog terminala s izolacijom u zaštitnoj klasi IP20. Bogat asortiman dodatne opreme nudi vam sve što je potrebno za vaše instalacijske zadatke. S200 M UC impresionira visokom sposobnošću prekida kratkog spoja i fleksibilnom uporabom za izmjenične i istosmjerne primjene. Prije isporuke svaki je uređaj podvrgnut tri intenzivna ispitivanja kvalitete i performansi.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2CDS272061R0255
EAN koda: 4013614432866
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Upute za rad i sigurnost 2329361 ABB 2CDS272061R0255 S202M-B25UC zaštitna sklopka za vodove 2-polni
Tehnički podaci
| Sadržaj |
1 St. |
|---|---|
| Dubina |
69 mm |
| Broj polova |
2 |
| Karakteristike okidanja |
B |
| Voltage type |
AC/DC |
| Built-in depth |
69 mm |
| Rated current |
25 A |
| Rated voltage |
400 V |
| Frequency |
50-60 MHz |
| Release characteristic |
B |
| Rated insulation voltage Ui |
484 V |
| Current limiting class |
3 |
| Overvoltage category |
3 |
| Pollution degree |
3 |
| Width in number of modular spacings |
2 |
| Explosion-proof |
FALSE |
| Power loss |
5.76 W |
| Degree of protection (IP) |
IP20 |
| Number of protected poles |
2 |
| Concurrently switching neutral conductor |
FALSE |
| Connectable conductor cross section solid-core |
0.75-35 mm² |
| Connectable conductor cross section multi-wired |
0.75-25 mm² |
| Ambient temperature during operating |
-25-55 °C |
| Flush-mounted installation |
FALSE |
| Additional equipment possible |
TRUE |
| Number of poles (total) |
2 |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V |
10 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V |
10 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V |
15 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V |
15 kA |
| Rated impulse withstand voltage Uimp |
4 |
| Vrsta proizvoda |
zaštitna sklopka za vodove |
