Opis

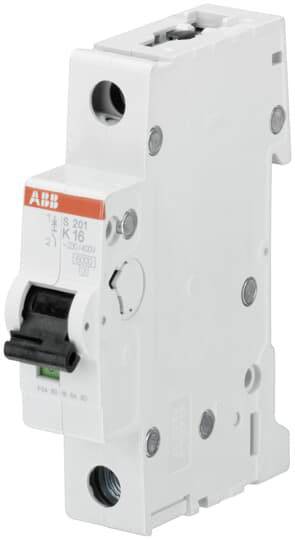

Automatski prekidači serije S 200 štite kabele i vodove od preopterećenja i kratkog spoja u skladu s DIN VDE 0100-430 i DIN VDE 0100-530. Oni zadovoljavaju građevinske propise DIN VDE 0641-11 ili IEC / EN 60898-1, DIN VDE 0660-101 ili IEC / EN60947-2 i UL1077. Njegov patentirani priključni terminal osigurava jednostavno i sigurno kontaktiranje i rukovanje pomoću tlačne ploče. Za bolju vidljivost pri ožičenju, priključni otvor za kabele nalazi se iznad priključnog otvora za faznu šinu. Poprečni presjeci vodiča do 35 mm² mogu se izravno spojiti na uređaj putem priključnog terminala s izolacijom u klasi zaštite IP20. Veliki izbor dodatne opreme nudi vam sve što vam je potrebno za instalacijske zadatke. Brojna odobrenja čine S 200 prikladnim za uporabu u cijelom svijetu. Prije isporuke, svaki uređaj podvrgava se tri intenzivna ispitivanja kvalitete i performansi.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2CDS251001R0377
EAN koda: 4016779507257
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 2328941 ABB 2CDS251001R0377 S201-K6 zaštitna sklopka za vodove 1-polni
Tehnički podaci
| RoHS-konforno | |
|---|---|
| Nazivna struja - zaokružena | |
| dim. | |
| Sadržaj |
1 St. |
| Dubina |
69 mm |
| Broj polova |
1 |
| Težina |
0 |
| Voltage type |
AC/DC |
| Built-in depth |
69 mm |
| Rated current |
6 A |
| Rated voltage |
230 V |
| Frequency |
50-60 MHz |
| Release characteristic |
K |
| Rated insulation voltage Ui |
440 V |
| Current limiting class |
3 |
| Overvoltage category |
3 |
| Pollution degree |
3 |
| Width in number of modular spacings |
1 |
| Explosion-proof |
FALSE |
| Power loss |
1.9 W |
| Degree of protection (IP) |
IP20 |
| Number of protected poles |
1 |
| Concurrently switching neutral conductor |
FALSE |
| Connectable conductor cross section solid-core |
0.75-35 mm² |
| Connectable conductor cross section multi-wired |
0.75-25 mm² |
| Ambient temperature during operating |
-25-55 °C |
| Flush-mounted installation |
FALSE |
| Additional equipment possible |
TRUE |
| Number of poles (total) |
1 |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V |
6 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V |
6 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V |
10 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V |
10 kA |
| Rated impulse withstand voltage Uimp |
4 |
| Vrsta proizvoda |
zaštitna sklopka za vodove |
