Opis
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1SCA022530R5770
EAN koda: 6417019168838
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti

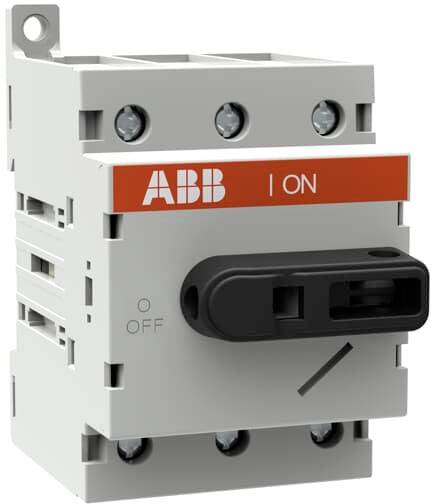

Podatkovna tablica 2323520 ABB 1SCA022530R5770 OT63ML3 teretna rastavna sklopka 3-polni
Tehnički podaci
| RoHS-konforno | |
|---|---|
| Nazivna struja - zaokružena | |
| Boja |
crna |
| dim. | |
| Sadržaj |
1 St. |
| Broj polova |
3 |
| Width |
91.5 |
| Height |
52.5 mm |
| Depth |
73 mm |
| Number of auxiliary contacts as normally open contact |
0 |
| Number of auxiliary contacts as normally closed contact |
0 |
| Rated permanent current Iu |
80 A |
| Number of poles |
3 |
| Rated operating voltage |
750-750 V |
| Degree of protection (IP), front side |
IP20 |
| Number of auxiliary contacts as change-over contact |
0 |
| Interlockable |
FALSE |
| Motor drive integrated |
FALSE |
| Type of electrical connection of main circuit |
Cable clamp |
| Version as emergency stop installation |
FALSE |
| Type of control element |
Wing knob |
| Version as main switch |
TRUE |
| Version as safety switch |
FALSE |
| Version as maintenance-/service switch |
FALSE |
| Rated operation power at AC-23, 400 V |
22 kW |
| Rated short-time withstand current lcw |
1 kA |
| Colour control element |
Black |
| Suitable for floor mounting |
TRUE |
| Suitable for front mounting 4-hole |
FALSE |
| Suitable for front mounting centre |
FALSE |
| Suitable for distribution board installation |
TRUE |
| Max. rated operation voltage Ue AC |
690 V |
| Motor drive optional |
FALSE |
| Voltage release optional |
FALSE |
| Device construction |
Built-in device fixed built-in technique |
| Rated permanent current at AC-21, 400 V |
80 A |
| Switching power at 400 V |
22 kW |
| Version as reversing switch |
FALSE |
| Rated permanent current at AC-23, 400 V |
75 |
| Degree of protection (NEMA) |
1 |
| Vrsta proizvoda |
teretna rastavna sklopka |
