Opis

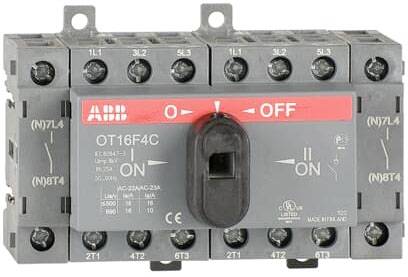

ABB-ov raspon ručno upravljanih preklopnih prekidača optimalno je rješenje za širok spektar primjena. Preusmjerivač prebacuje preklopne struje od 16 A do 3200 A i to na naponima do 690 V AC. Unatoč visokim performansama, prekidači osiguravaju siguran rad kroz velik broj integriranih sigurnosnih funkcija. Zahvaljujući kompaktnom dizajnu, serija omogućuje optimalno korištenje prostora. Preklopni prekidači tvrtke ABB dostupni su u dvije različite verzije. Oni se razlikuju po vrsti prebacivanja: otvoreni prelazak (I-0-II) i zatvoreni prelazak (I-I + II-II). Uz to, sklopke imaju odobrenja IEC i UL. ABB vam nudi širok raspon dodatne opreme za ove prekidače, kao što su: B. Produžna vratila, ručke, pomoćni prekidači i poklopci terminala. Uz to, inteligentna upravljačka jedinica može se kombinirati s prekidačem tako da funkcionira kao ATS (prekidač za automatski prijenos). Stoga se preklopni prekidači mogu koristiti u najzahtjevnijim primjenama.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1SCA104831R1001
EAN koda: 6417019389752
Registrirana blagovna znamka: ABB
Ime proizvajalca: ABB Asea Brown Boveri Ltd
Naslov proizvajalca: Affolternstrasse 44
Poštna številka proizvajalca: 8050
Kraj proizvajalca: Zurich
Država proizvajalca: Switzerland
Telefon proizvajalca: +41433177111
Elektronski kontakt proizvajalca: https://global.abb/group/en
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Upute za rad i sigurnost 2322573 crna 4-polni 16 A ABB 1SCA104831R1001
Tehnički podaci
| Boja |
crna |
|---|---|
| Broj polova |
4 |
| Nazivna struja |
16 A |
| Nazivna struja - zaokružena |
16 A |
| Width |
96 |
| Height |
68 mm |
| Depth |
68 mm |
| Number of auxiliary contacts as normally open contact |
0 |
| Number of auxiliary contacts as normally closed contact |
0 |
| Rated permanent current Iu |
16 A |
| Number of poles |
4 |
| Rated operating voltage |
750-750 V |
| Degree of protection (IP), front side |
IP20 |
| Number of auxiliary contacts as change-over contact |
0 |
| Number of switches |
1 |
| Interlockable |
TRUE |
| Motor drive integrated |
FALSE |
| Version as emergency stop installation |
FALSE |
| Version as main switch |
TRUE |
| Version as safety switch |
FALSE |
| Version as maintenance-/service switch |
TRUE |
| Rated operation power at AC-23, 400 V |
7.5 kW |
| Rated short-time withstand current lcw |
0.5 kA |
| Colour control element |
Black |
| Suitable for floor mounting |
FALSE |
| Suitable for front mounting 4-hole |
TRUE |
| Suitable for front mounting centre |
FALSE |
| Suitable for distribution board installation |
TRUE |
| Suitable for intermediate mounting |
FALSE |
| Max. rated operation voltage Ue AC |
750 V |
| Motor drive optional |
FALSE |
| Voltage release optional |
FALSE |
| Device construction |
Built-in device plug-in technique |
| Rated permanent current at AC-21, 400 V |
16 A |
| Switching power at 400 V |
7.5 kW |
| Version as reversing switch |
FALSE |
| Rated permanent current at AC-23, 400 V |
16 |
| Degree of protection (NEMA) |
1 |
