Opis

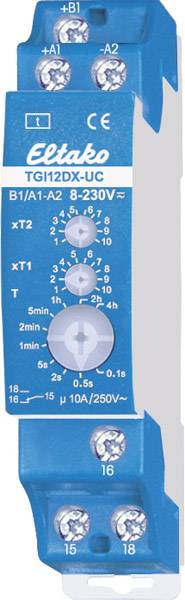

Analogno podesivi vremenski relej. Gubitak u stanju pripravnosti samo 0,02 - 0,4 vata. Ovaj analogno podesivi vremenski relej identičan je višenamjenskom vremenskom releju, ali ima samo jednu funkciju. S tipom TGI12DX-UC, t1 i t2 mogu se postaviti zasebno s istom vremenskom bazom pomoću drugog množitelja. Da biste to učinili, jednostavno spojite N vodič na priključak (N) i L do 15 (L). To rezultira dodatnom potrošnjom u stanju čekanja od samo 0,1 vata. Univerzalni upravljački napon 8..230V UC. Napon napajanja poput upravljačkog napona. Vremenski raspon od 0,1 sekunde do 40 sati. Zahvaljujući upotrebi bistabilnog releja, kao rezultat nema gubitka snage zavojnice i zagrijavanja, čak i kad je uključen. Nakon instalacije pričekajte kratku automatsku sinkronizaciju prije spajanja preklopljenog potrošača na mrežu. Dioda koja emitira svjetlost ispod velikog okretnog prekidača pruža informacije o položaju kontakta dok je vrijeme proteklo.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 23001402
EAN koda: 4010312603116
Registrirana blagovna znamka: Eltako
Ime proizvajalca: Eltako GmbH
Naslov proizvajalca: Hofener Str. 54
Poštna številka proizvajalca: 70736
Kraj proizvajalca: Fellbach
Država proizvajalca: Germany
Telefon proizvajalca: +4971194350000
Elektronski kontakt proizvajalca: https://www.eltako.com/de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
vremenski relej |
|---|---|
| Tip |
TGI12DX-UC |
| Izvedba |
jednofunkcionalan |
| Priključak |
vijčana stezaljka |
| Funkcije |
davač takta |
| Radni napon |
230 V |
| Vrsta kontakta |
1 prebacivanje |
| Kontaktni materijal |
bakar |
| Preklopni napon (maks.) |
230 V/AC |
| Prebacivanje struje (maks.) |
10 A |
| Maks. rasklopna snaga |
2000 W |
| Vremensko razdoblje (min.) |
0.1 s |
| Vrijeme domene (maks.) |
40 h |
| Širina |
18 mm |
| Visina |
66 mm |
| Dubina |
58 mm |
| dim. |
(Š x V x D) 18 x 66 x 58 mm |
| Sadržaj |
1 St. |
| Nominal current |
10 A |
| Width |
18 mm |
| Height |
66 mm |
| Depth |
58 mm |
| Max. starting current |
10 A |
| Width in number of modular spacings |
1 |
| Time range |
0.1-14400 s |
| Type of electric connection |
Screw connection |
| Rated control supply voltage AC 50 Hz |
230-230 V |
| Rated control supply voltage DC |
12-12 V |
| Material of contact surface |
Other |
| Switch capacity incandescent lamps |
2000 W |
| Switch capacity fluorescent lamp DUO |
1000 VA |
| Switch capacity fluorescent lamp inductive |
1000 VA |
| Switch capacity fluorescent lamp parallel |
500 VA |
| Voltage type (operating voltage) |
AC |
| Number of outputs, undelayed, change-over contact |
1 |
| Material contact |
Copper |
| Operating voltage AC 50 Hz |
230-230 V |
| Operating voltage DC |
8-8 V |
| Material of contact insert |
Thermoplastic |
