Opis

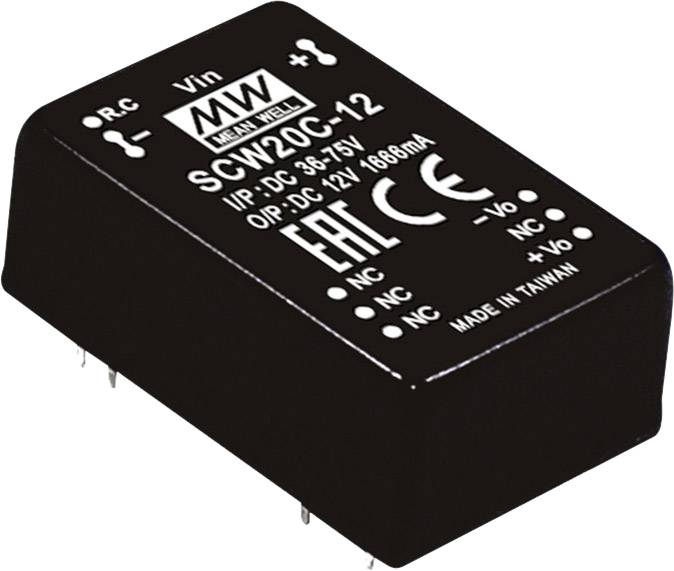

MEAN WELL predstavlja nove SCW20 pretvarače s jednim izlazom DC / DC da nadopunjuju postojeće serije SCW03 / SCWN03 (3W), SCW05 (5W), SCW08 (8W) i SCW12 (12W). Ova serija proširuje izlaznu snagu SCW obitelji do 20 vata. Cijela obitelj SCW dizajnirana je s istim rasporedima pinova prema standardu paketa DIP24. U situacijama kada krajnjem sustavu treba više snage, SCW20 može izravno zamijeniti SCW modele manje snage bez ponovnog dizajna izgleda PCB-a.
Serija MEAN WELL SCW20 nudi najveću gustoću snage od svih DIP24 DC / DC pretvarača trenutno dostupnih na tržištu. Uz to, MEAN WELL je jedini proizvođač s opcijom od 20 W u DIP24 paketu. S značajkama kao što su široki ulazni raspon od 2: 1, vrlo širok raspon radne temperature (-40 ° C do + 80 ° C) i 1500 V DC I / O izolacija, SCW20 je idealno za arhitekturu raspodijeljene struje, IoT, elektromotor, bežične aplikacije Mreže, industrijske kontrole i komunikacijski sustavi.
Ovaj tekst je strojno preveden.
Značajke
u kućištu DIP24 / DIL24
za izravnu montažu na PCB
Raspon ulaznog napona 2: 1
nije potrebno minimalno opterećenje
Izolacija ulaza / izlaza 1500 V DC
Zaštita: Kratki spoj (kontinuirani) i preopterećenje
Učinkovitost do 89%
Daljinski upravljač za Uključeno / Isključeno
Varnost izdelkov (GPSR)
Proizvajalčeva koda: SCW20C-12
EAN koda: 4711287475295
Registrirana blagovna znamka: MEAN WELL
Ime proizvajalca: MEAN WELL EUROPE N.V.
Naslov proizvajalca: Langs de Werf 8
Poštna številka proizvajalca: 1185XT
Kraj proizvajalca: Amstelveen
Država proizvajalca: Netherlands
Telefon proizvajalca: +31207586000
Elektronski kontakt proizvajalca: https://www.meanwell.eu/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
DC/DC pretvarač modul |
|---|---|
| Tip |
SCW20C-12 |
| Ulazni napon (min.) |
36 V/DC |
| Ulazni napon (maks.) |
75 V/DC |
| Broj izlaza |
1 x |
| Izlazna struja maks. |
1.666 A |
| Izlazna struja (maks.) - zaobljena |
1.67 A |
| Učinkovitost (maks.) |
87 % |
| Snaga |
20 W |
| Izoalcijski napon |
1500 V/DC |
| Priključak |
pinovi |
| Određene značajke napajanja |
DC/DC pretvarač |
| Radna temperatura (min.) |
-40 °C |
| Radna temperatura (maks.) |
+80 °C |
| dim. |
(D x Š x V) 31.8 x 20.3 x 12.2 mm |
| Visina |
12.2 mm |
| Dužina |
31.8 mm |
| Širina |
20.3 mm |
| Izlazni napon (max.) |
12 V/DC |
| Težina |
18.5 g |
| Sadržaj |
1 St. |
