Opis

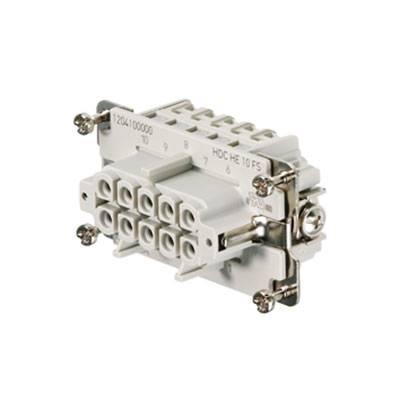

Ženski umetak. HDC umetak, utičnica, 500 V, 16 A, broj položaja: 10, vijčana veza, veličina: 4. U vezi s vijčanim spojem, vodilica za spajanje vodiča izvedena je kao vijčani element. Svi elementi vijaka za spajanje (osim veličine 1) opremljeni su opružnom zaštitnom oprugom. Kontakti: 10, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon prema UL / CSA: 600 V AC / DC, vijčana veza.
Ovaj tekst je strojno preveden.
Isporuka uključuje
Ženski umetak HDC HE 10 FS sadržaj: 1 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1204100000
EAN koda: 4008190170172
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Podatkovna tablica 201592 Weidmüller 1204100000 ženski umetak RockStar® HDC HE 10 + PE vijak 1 St.
Tehnički podaci
| Vrsta proizvoda |
ženski umetak |
|---|---|
| Serija |
RockStar® HDC HE |
| Određene značajke |
s bakrenom legurom |
| Priključak |
vijak |
| Ukupan broj polova |
10 + PE |
| Poprečni presjek vodiča (maks.) |
2.5 mm² |
| Broj polova |
10 |
| Poprečni presjek vodiča (min.) |
0.5 mm² |
| Sadržaj |
1 St. |
| Napredni kontakt (PE) |
da |
| Width |
34 |
| Height |
35.2 mm |
| Depth |
64 mm |
| Rated voltage |
500 V |
| Number of poles |
10 |
| Contact type |
Bus |
| Operating temperature |
-40-125 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Rated surge voltage |
6 kV |
| Type of electric connection |
Screw connection |
| Material of contact surface |
Silver |
| Pollution degree |
3 |
| Connectable conductor cross section solid-core |
0.5-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
2.5-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.5-2.5 mm² |
| Connectable conductor cross section multi-wired |
0.5-2.5 mm² |
| With protective conductor |
TRUE |
| Material contact |
Other copper alloys |
| Rated current In |
16 A |
| Material of contact insert |
Thermoplastic |
